Scarico pavim Ferrofix flangia TP
DN70 laterale Imperm Griglia a feritoie

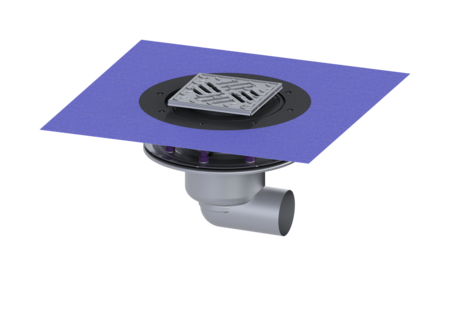

KESSEL Scarico pavim Ferrofix flangia TP, DN 70, Sistema 125, bocchettone laterale, materiale del rialzo ABS, regolabile in tre dimensioni, tipo di copertura Griglia a feritoia, diametro esterno (DA) 78 mm
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Grande capacità di scarico
| Cod. Art. | 54200.52 |
|---|---|
| GTIN (EAN) | 4026092056325 |
| Gruppo di prezzo | 70 |
Scarico pavim Ferrofix flangia TP DN70 laterale Imperm Griglia a feritoie
Lo scarico a pavimento/soffitto Ferrofix in acciaio inox è destinato al drenaggio puntuale ed è dotato di una flangia di tenuta a pressione, di una chiusura antiodore rimovibile in acciaio inox, di una guarnizione a labbro e di una copertura protettiva per la posa. La flangia di tenuta a pressione con bulloni e viti in acciaio inox si utilizza per il serraggio o per la saldatura delle guaine in bitume o bitume polimero, oltre che delle guaine impermeabilizzanti in polimero ed elastomeri. Per le guarnizioni termosaldate impermeabili possono essere utilizzate solo le impermeabilizzazioni testate dal produttore. Il bocchettone di uscita è adatto al collegamento ai tubi SML. Con possibilità di collegamento per collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 Guarnizione termosaldata sul corpo base: Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Chiusura antiodore: incluso Dimensioni Possibilità di regolazione in altezza: 10 - 18 mm Peso netto: 4,43 kg Peso lordo: 5,42 kg Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 273 mm Larghezza: 273 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 386 mm Altezza imballaggio: 400 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Superficie: Acciaio inox lucidato Blocco: avvitato Classe di carico: L 15 (EN 1253-1) Classe antiscivolo: R11 secondo DIN 51130; C secondo DIN 51097 Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Rialzo: regolabile in tre dimensioni Forma rialzo: angolare Materiale del rialzo: ABS
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50/40 | 54189 | Mostra |
 | Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra |
 | Prolunga Sistema 125, entr. lat. DN50, fl. ades. | 54903 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Chiusura antiodore per Practicus, Ecoguss, Ferrofix | 27169 | Mostra |
 | Membrana impermeabilizzante per l’impermea. a strato sottile liquida | 48651 | Mostra |
 | Rialzo Variofix Grig feritoie AISI304 antiscivolo L 15 | 48907 | Mostra |
 | Corpo base Ferrofix, Flangia TP Sis 125 DN70 Uscita laterale | 54200 | Mostra |
- Larghezza nominale (DN) (nennweite): 70
- Materiale corpo base (material_grundkoerper):
Acciaio inox 14301
- Materiale della copertura (abdeckung_material):
Acciaio inox 14301
- Materiale del rialzo (material_aufsatzstueck):
ABS
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Classe di carico (belastungsklasse): L 15 (EN 1253-1)
- Chiusura antiodore (geruchsverschluss): incluso
- Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534
