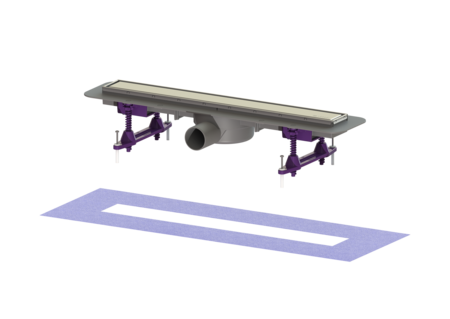

Canaletta per doccia Linearis Compact

L: 550 mm, DN 50, MID, Copertura V2A, K 3

La canaletta per doccia Linearis Compact con corpo base saldato in ABS è adatta al drenaggio a linea all’interno. Se posata ribaltata, la copertura è piastrellabile individualmente. Aperture per l’acqua di infiltrazione predisposte e chiusura antiodore incluse.

  • Design individuale con copertura in acciaio inox girevole
  • I più elevati standard di protezione antincendio
  • Profondità di posa ridotta
Cod. Art. 45600.61
GTIN (EAN) 4026092048177
Gruppo di prezzo 10

    Canaletta per doccia Linearis Compact L: 550 mm, DN 50, MID, Copertura V2A, K 3
    La canaletta per doccia Linearis Compact con corpo base saldato in ABS è adatta al drenaggio a linea all’interno. Se posata ribaltata, la copertura è piastrellabile individualmente. Aperture per l’acqua di infiltrazione predisposte e chiusura antiodore incluse. Versione: Sistema: 125 Chiusura antiodore: incluso Tipo di tenuta: Guarnizione termosaldata Apertura per l’acqua di infiltrazione: predisposta Guarnizione termosaldata sul rialzo: Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 Classe di esposizione all’acqua a norma 18534-1 (fino al valore indicato compreso):: W2-I Altezza dell’acqua di sbarramento: 22 mm Caratteristiche generali: Larghezza nominale (DN): 50 Diametro esterno (DA): 50 Dimensioni: Larghezza: 191 mm Altezza: 80 mm null: 615 mm Contenitore: Numero di uscite: 1 ST Profondità di posa: 80 mm Corpo base: Materiale corpo base: ABS Caratteristiche di copertura: Tipo di copertura: Copertura in acciaio inox Design della griglia: piastrellabile in via opzionale Materiale della copertura : Acciaio inox Colore della copertura: argento, selezionabile Altezza max. del rivestimento: 15 mm Classe di carico: K 3 (EN 1253-1) Superficie: Acciaio inox spazzolato Blocco: posato Griglia: Lunghezza del telaio: 550 mm Larghezza del telaio: 66 mm Materiale della cornice: Acciaio inox Forma rialzo: angolare Materiale del rialzo: ABS Capacità di scarico (l/s) con 10 mm di accumulo di acqua: 0,6 l/s Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 0,7 l/s Capacità di scarico (l/s) senza accumulo di acqua: 0,5 l/s

    Video dell'installazione

      Designazione Cod. Art.
      Designazione Cod. Art.
      Designazione Cod. Art.
      Designazione Cod. Art.
    Chiusura antiodore Linearis, Altezza dell’acqua di sbarramento di 22 mm 48603 Mostra
    Copertura Linearis Compact, L: 550 mm, fino a 08/2015 680259 Mostra
    Copertura Linearis Compact, L: 550 mm, da 09/2015 680483 Mostra
    Set piedi di supporto 2 piedi supporto incl. inserto di gomma 680669 Mostra
    Membrana impermeabilizzante per Linearis Compact 300 - 1150 mm 680728 Mostra
    • Larghezza del telaio (ATTR-111C): 66  MMT
    • Larghezza nominale (DN) (ATTR-118): 50
    • Guarnizione termosaldata sul rialzo (ATTR-251): Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534
    • Classe di temperatura (ATTR-253): A
    • Articolo completo (ATTR-254): sì
    • Collegamento elettrico presente (ATTR-256): no
    • Collegamento SGE, AE (ATTR-257): no
    • Forma rialzo (ATTR-259): angolare
    • Variante del drenaggio (ATTR-260): Scarico lineare
    • Forma griglia/canaletta (ATTR-261): rettangolare
    • Tipo di drenaggio (ATTR-263): Gravità
    • Isolamento acustico in conformità con il rapporto di prova (ATTR-252): P-BA 241/2013
    • - (ATTR-340):
    • Paese di provenienza (ATTR-322): DE
    • Lunghezza del telaio (ATTR-111B): 550  MMT
    • Classe di esposizione all’acqua a norma 18534-1 (fino al valore indicato compreso): (ATTR-242): W2-I
    • Tipo di tenuta (ATTR-170): Guarnizione termosaldata
    • Chiusura antiodore (ATTR-115): incluso
    • Apertura per l’acqua di infiltrazione (ATTR-243): predisposta
    • Sistema (ATTR-244): 125
    • Design della griglia (ATTR-112): piastrellabile in via opzionale
    • Tipo di copertura (ATTR-A21): Copertura in acciaio inox
    • Colore della copertura (ATTR-A2A): argento
    • Classe di carico (ATTR-A2B): K 3 (EN 1253-1)
    • Blocco (ATTR-A2D): posato
    • Materiale della copertura (ATTR-A2E): Acciaio inox
    • Superficie (ATTR-A2F): Acciaio inox spazzolato
    • Altezza max. del rivestimento (ATTR-A2L): 15  MMT
    • Numero di uscite (ATTR-B15B): 1  PCE
    • Materiale corpo base (ATTR-232): ABS
    • Larghezza (ATTR-A6B): 191  MMT
    • Altezza (ATTR-A6C): 80  MMT
    • Volume (ATTR-320): 0,0  MTQ
    • Lunghezza imballaggio (ATTR-325): 664  MMT
    • Larghezza imballaggio (ATTR-326): 208  MMT
    • Altezza imballaggio (ATTR-327): 100  MMT
    • Misure (ATTR-323): 800X230X120MM
    • Numero di colli (ATTR-321): 0
    • - (ATTR-339): 615  MMT
    • Peso netto (ATTR-A3A): 1,7  KGM
    • Peso lordo (ATTR-A3B): 2,0  KGM
    • Materiale della cornice (ATTR-111): Acciaio inox
    • Altezza dell’acqua di sbarramento (ATTR-128): 22  MMT
    • Capacità di scarico (l/s) con 20 mm di accumulo di acqua (ATTR-157): 0,7  LTS
    • Capacità di scarico (l/s) con 10 mm di accumulo di acqua (ATTR-157B): 0,6  LTS
    • Capacità di scarico (l/s) senza accumulo di acqua (ATTR-157C): 0,5  LTS
    • Profondità di posa (ATTR-B2_VB): 80  MMT
    • NDOP (ATTR-304): 009-052
    • Quantità di acque di scarico (ATTR-310): Ridotta
    • Altezza di installazione (ATTR-313): min. 63 mm
    • Diametro esterno (DA) (ATTR-147): 50
    • Materiale del rialzo (ATTR-231): ABS
    • Fabbricazione (M-ATTR-001): KESSEL
    • Gruppo di prodotti (M-ATTR-002): Scarichi
    • Tipo di prodotto (M-ATTR-003): Canaletta per doccia
    • Famiglia di prodotti (M-ATTR-004): Linearis
    • Nome del prodotto (M-ATTR-005): Linearis Compact
