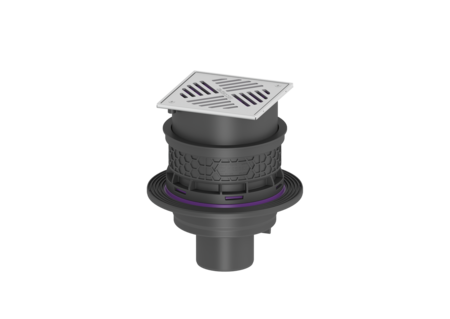

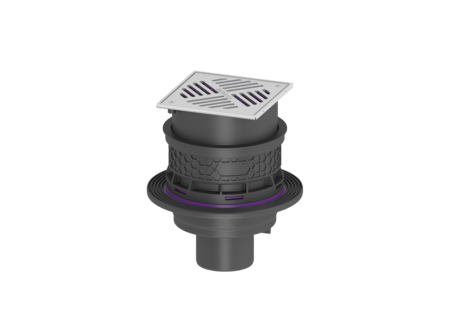

Scarico cantina universale Plus
ver., Inox, Chiusura antiodore, Imper.
KESSEL Scarico cantina universale Plus, tipo di copertura Griglia a feritoia in acciaio inox, chiusura antiodore incluso, argento, Copertura Acciaio inox 14301, bocchettone verticale, installazione nel pavimento, profondità di installazione 285 - 340 mm
- Sostenibile grazie all'uso di materiale riciclato
- Entrate al di sopra della soletta - non è necessaria alcuna perforazione
- Uscita verticale per una installazione semplice e un facile accesso al tubo di terra
Cod. Art. | 29141 |
---|---|
GTIN (EAN) | 4026092096901 |
Gruppo di prezzo | 10 |
Scarico cantina universale Plus ver., Inox, Chiusura antiodore, Imper.
Lo scarico per cantina Universale Plus in materiale plastico viene utilizzato per il drenaggio delle acque di scarico non contenenti sostanze fecali ed è dotato di una chiusura antiodore estraibile e di un cestello raccolta fanghi. Copertura protettiva per la posa inclusa. Lo scarico è impermeabile alla pressione idrica fino a 0,6 bar (MFPA Leipzig) e al radon (IAF Radioökologie GmbH). Variante Contenuto del sedimentatore: sì Flangia impermeabile: Preassemblato in fabbrica Capacità di scarico (l/s) con 10 mm di accumulo di acqua: 1,6 Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 2,3 Caratteristiche generali Colore: nero Norma: EN 1253 Larghezza nominale (DN): 100 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Chiusura antiodore: incluso Dimensioni Peso netto: 3,63 kg Peso lordo: 4,04 kg Diametro: 295 mm Dimensione di installazione – larghezza: 310 mm Dimensione di installazione – lunghezza: 310 mm Gamma di regolazione: 23 - 80 Profondità di posa: 285 - 340 mm Tipo di regolazione in altezza: rialzo telescopico Altezza: 270 mm Lunghezza imballaggio: 344 mm Larghezza imballaggio: 344 mm Altezza imballaggio: 353 mm Serbatoio/corpo base Larghezza nominale (DA) della uscita: 110 mm Larghezza nominale (DN) dell’uscita: 100 mm Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia in acciaio inox Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 200 mm Altezza della copertura: 25 mm Lunghezza della copertura: 200 mm Classe di carico: K 3 (EN 1253-1) Contenuto del sedimentatore: sì
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Cestello raccolta fanghi per scarico per cantina "L’universale" | 27604 | Mostra | |
Chiusura antiodore per scarico per cantina 29111 | 27605 | Mostra | |
Griglia a feritoie 187 x 187 mm, acciaio inox, classe K 3 | 27643 | Mostra | |
Scarico cantina universale Plus vert., chiusura antiodore, Impermeabile | 29102 | Mostra | |
Scarico cantina universale Plus verticale, con chiusura antiodore | 29103 | Mostra | |
Rialzo con griglia in acciaio inox | 48954 | Mostra | |
Flangia a tenuta stagna Universale Plus, verticale | 48967 | Mostra | |
Guarnizione per scarico Sistema 200, D: 175 mm | 681036 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 100
- Materiale della copertura (abdeckung_material): Acciaio inox 14301
- Situazione di installazione (einbausituation): installazione nel pavimento
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Tipo di bocchettone (stutzen_ausfuehrung): verticale
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- (rueckstauschutz):
- (verriegelung):
- Chiusura antiodore (geruchsverschluss): incluso
- (wu-flansch):
- Contenuto del sedimentatore (schlammeimer): sì
