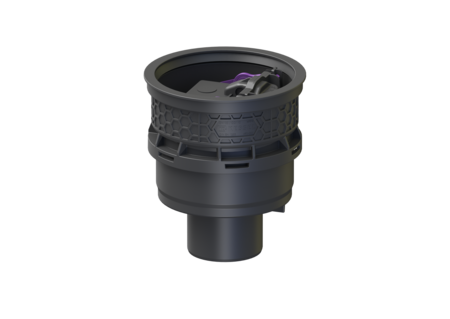

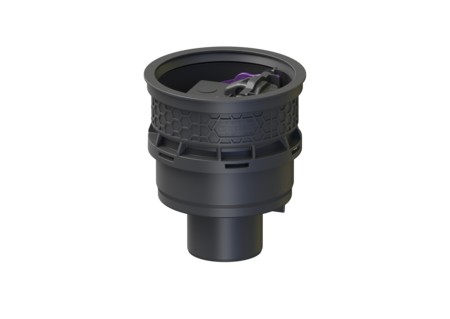

Scarico cantina universale Plus
verticale, con chiusura antiodore
KESSEL Scarico cantina universale Plus, installazione nel pavimento, chiusura antiodore incluso, impermeabile senza, bocchettone verticale
- Sostenibile grazie all'uso di materiale riciclato
- Entrate al di sopra della soletta - non è necessaria alcuna perforazione
- Uscita verticale per una installazione semplice e un facile accesso al tubo di terra
Cod. Art. | 29103 |
---|---|
GTIN (EAN) | 4026092096963 |
Gruppo di prezzo | 10 |
Scarico cantina universale Plus verticale, con chiusura antiodore
Il corpo base Universale Plus in materiale plastico, in combinazione con un rialzo, viene utilizzato per il drenaggio delle acque di scarico non contenenti sostanze fecali ed è dotato di una chiusura antiodore estraibile e di un cestello raccolta fanghi. Copertura protettiva per la posa inclusa. Lo scarico è impermeabile alla pressione idrica fino a 0,6 bar (MFPA Leipzig) e al radon (IAF Radioökologie GmbH). Variante Contenuto del sedimentatore: sì Flangia impermeabile: senza Altezza dell’acqua di sbarramento: 60 mm Caratteristiche generali Colore: nero Norma: EN 1253 Larghezza nominale (DN): 100 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Chiusura antiodore: incluso Dimensioni Peso netto: 1,73 kg Peso lordo: 2,22 kg Diametro: 235 mm Dimensione di installazione – larghezza: 310 mm Dimensione di installazione – lunghezza: 310 mm Tipo di regolazione in altezza: rialzo telescopico Altezza: 270 mm Lunghezza imballaggio: 296 mm Larghezza imballaggio: 266 mm Altezza imballaggio: 315 mm Serbatoio/corpo base Larghezza nominale (DA) della uscita: 110 mm Larghezza nominale (DN) dell’uscita: 100 mm Tipo di bocchettone: verticale Caratteristiche di copertura Contenuto del sedimentatore: sì
Designazione | Cod. Art. | ||
---|---|---|---|
Rialzo con griglia in acciaio inox | 48954 | Mostra | |
Rialzo Griglia a feritoie nera 200x200 mm K 3 | 48964 | Mostra | |
Rialzo Variofix Sistema 200, griglia a feritoie, 304, K3 | 48968 | Mostra | |
Rialzo Variofix Sistema 200, Griglia, AISI304, L 15 | 48969 | Mostra | |
Rialzo Variofix Sistema 200 Gr feritoie, AISI304, L 15 | 48978 | Mostra | |
Rialzo Ferrofix Sistema 200 Griglia AISI304 200x200 mm | 57410 | Mostra | |
Rialzo Ferrofix Sistema 200 Griglia AISI304 300x300mm | 57415 | Mostra | |
Rialzo Classe B, Griglia feritoie roto.,d: 20mm | 67985 | Mostra |
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Protezione contro i roditori Inserto in acciaio inox | 27609 | Mostra | |
Prolunga Flangia di tenuta a pres.,Contro-flangia | 48958 | Mostra | |
Prolunga Sistema 200, 3 tubi di entrata DN 50 | 48966 | Mostra | |
Flangia a tenuta stagna Universale Plus, verticale | 48967 | Mostra | |
Prolunga Sistema 200, H: 175 mm | 48988 | Mostra |
Designazione | Cod. Art. |
---|
Manuali | |
---|---|
Disegno CAD | |
Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 100
- Situazione di installazione (einbausituation): installazione nel pavimento
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Tipo di bocchettone (stutzen_ausfuehrung): verticale
- (abdeckung_material):
- (belastungsklasse):
- (rueckstauschutz):
- (verriegelung):
- Chiusura antiodore (geruchsverschluss): incluso
- (wu-flansch):
- Contenuto del sedimentatore (schlammeimer): sì
