Impi. solleva. Aqualift F Compact
Mono, SPZ 1000, res., install. in appog.

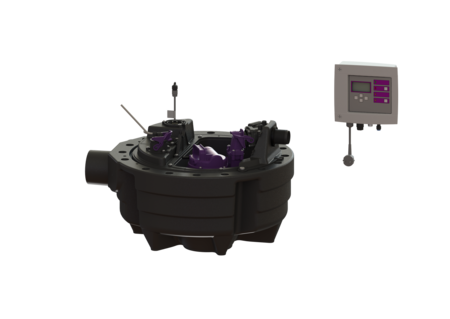

KESSEL Impi. solleva. Aqualift F Compact Mono, acque di scarico con sostanze fecali, installazione d'appoggio, Unità singola, con una SPZ 1000 resistant pompa sommersa, Resistente ai fluidi contenenti sale, alle acque di scarico degli impianti di addolcimento e all’acqua di scarico contenente condensa degli impianti di riscaldamento
- Adatta al drenaggio completo della cantina
- Trituratore ad alte prestazioni per un drenaggio sicuro e salva-spazio
- Massima sicurezza di funzionamento grazie alla centralina intelligente (Duo)
| Cod. Art. | 28717C |
|---|---|
| GTIN (EAN) | 4026092093689 |
| Gruppo di prezzo | 20 |
Impi. solleva. Aqualift F Compact Mono, SPZ 1000, res., install. in appog.
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa chiuso. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. Variante Tipo d’impianto: Unità singola Paletta di chiusura: Senza paletta di chiusura Staffa per la sicura contro il galleggiamento: sì Tappeto fonoassorbente: sì Resistant: Resistente ai fluidi contenenti sale, alle acque di scarico degli impianti di addolcimento e all’acqua di scarico contenente condensa degli impianti di riscaldamento Comando della pompa: Centralina Blocco antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: nero Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Omologazione: Z-53.2-484 Tipo di impianto: Mono Dimensioni Peso netto: 24 kg Peso lordo: 26,5 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Lunghezza: 670 mm Larghezza: 580 mm Altezza: 395 mm Lunghezza imballaggio: 620 mm Larghezza imballaggio: 620 mm Altezza imballaggio: 515 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Collegamento di sfiato (DN): 70 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 350 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 152 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 207 mm Larghezza nominale (DA) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 mm Numero di entrate: 1 Volume di pompaggio: 20 l Volume del serbatoio: 40 l Trasportatore Pompa: SPZ 1000 resistant Numero di pompe: 1 Peso, pompa: 10 kg Tipo di collegamento: presa codificata Corrente nominale: 5,2 A Classe di protezione: I Classe di isolamento: F Cosφ – fattore di potenza: 0,97 Tipo di protezione della pompa: IP 68 Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 11,5 m³/h Prevalenza max.: 10 m Numero di giri: 2800 U/min Potenza P1: 1,2 kW Potenza P2: 0,69 kW Tipo di funzionamento: S3 - 50% Protezione necessaria (protezione di linea): Protezione tramite centralina da 230 V Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Trituratore Lunghezza del cavo di alimentazione della pompa: 5 m Comando Centralina: Comfort Funzionamento della centralina: Con messaggio di allarme Interruttore salvamotore: sì Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Versione di dispositivo di avviso: segnale acustico e ottico Protezione necessaria (protezione di linea): Protezione tramite centralina da 230 V
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pozzetto di transazione DN 50/70 | 27126 | Mostra |
 | Pozzetto di transazione DN 100/70 | 27602 | Mostra |
 | Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm | 28040 | Mostra |
| Kit del tubo di mandata conduite de refoulement de 5 m, DA 50 mm | 28062 | Mostra |
 | Adattatore per uscita in pressione, DN 32, PE | 28086 | Mostra |
 | GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Mostra |
 | Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Bocchettone di entrata DN 70, con guarnizione, Anello filettato | 39007 | Mostra |
 | Bocchettone di entrata DN100, con guarnizione, Anello filettato | 39100 | Mostra |
 | Sega a tazza per DN 50/70/100 | 500101 | Mostra |
 | Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Mostra |
 | Guarnizione per tubo passante, DN 70 | 850116 | Mostra |
 | Guarnizione per tubo passante, DN 100 | 850117 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Kit protezione per sonda ottica | 28706 | Mostra |
 | Centralina Comfort Mono, 230 V | 28731 | Mostra |
 | Copertura per l'apertura della pompa | 28732 | Mostra |
 | Piastra della pompa Aqualift F Compact | 28733 | Mostra |
 | Pezzo di collegamento Tubo ad immersione | 28734 | Mostra |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
 | Collegamento della pompa stazioni di pompaggio, fino a 12/2015 | 680065 | Mostra |
 | Guarnizione per l’uscita in pressione | 680067 | Mostra |
 | Chiusura girevole per le pompe | 680070 | Mostra |
 | Tubo di mandata Prodotto a metratura, 6x4 mm 100 | 680071 | Mostra |
 | Coperchio con guarnizione | 680076 | Mostra |
 | Supporto Uscita in pressione | 680119 | Mostra |
 | Kit di guarnizioni Aqualift F Compact Mono | 680453 | Mostra |
 | Collegamento della pompa Aqualift F Compact, Mono, da 01/2016 | 680486 | Mostra |
 | Attacco filettato per Aqualift F Compact | 680676 | Mostra |
 | Tubo immersione rilevame. livello per Aqualift S Compact | 680776 | Mostra |
 | Kit di ricambi per sonda ottica Cavo di 5 m | 80888 | Mostra |
 | Adattatore Kit di sonda ottica | 80892 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Approvazione | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Tipo di acque di scarico (abwasserart_de): con sostanze fecali
- Centralina (schaltgeraet):
Comfort
- Situazione di installazione (einbausituation):
installazione d'appoggio
- Pompa (pumpe): SPZ 1000 resistant
