Impianto di sollevam. Aqualift M
Underfloor, Duo, SPZ 1000, piastrellab.

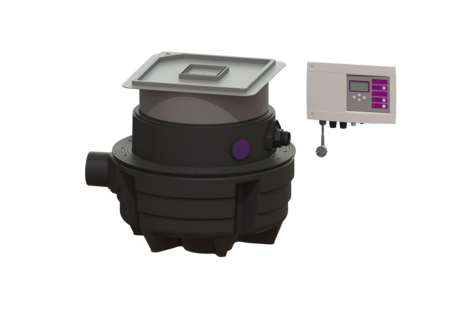

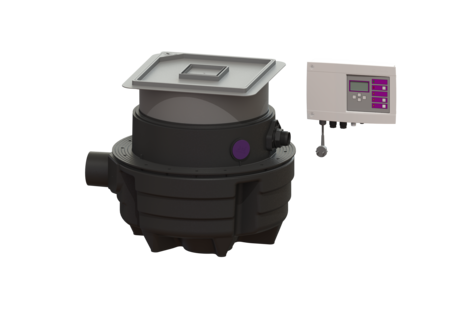

KESSEL Impianto di sollevam. Aqualift M Duo, acque di scarico con sostanze fecali, tipo di copertura piastra di copertura piastrellabile, installazione nel pavimento, Impianto doppio, con 2 pompe SPZ 1000 sommersa
- Adatta al drenaggio completo della cantina
- Trituratore ad alte prestazioni per un drenaggio sicuro e salva-spazio
- Massima sicurezza di funzionamento grazie alla centralina intelligente (Duo)
| Cod. Art. | 28704X |
|---|---|
| GTIN (EAN) | 4026092093399 |
| Gruppo di prezzo | 20 |
Impianto di sollevam. Aqualift M Underfloor, Duo, SPZ 1000, piastrellab.
L'impianto di sollevamento per acque di scarico con sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo è dotato di un vano pompa chiuso. Le chiusure con una sola mano consentono la rimozione semplice dei componenti integrati. Variante Tipo d’impianto: Impianto doppio Paletta di chiusura: Senza paletta di chiusura Comando della pompa: Centralina Blocco antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: nero Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Omologazione: Z-53.2-484 Tipo di impianto: Duo Dimensioni Peso netto: 44,2 kg Peso lordo: 46 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 800 mm Dimensione di installazione – lunghezza: 800 mm Profondità di posa: 490 - 600 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 670 mm Larghezza: 590 mm Lunghezza imballaggio: 620 mm Larghezza imballaggio: 620 mm Altezza imballaggio: 1030 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Collegamento tubo per cavi (DN): 50 Collegamento di sfiato (DN): 70 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 351 mm Altezza tubo di uscita rispetto al fondo del serbatoio: 351 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 152 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 207 mm Larghezza nominale (DA) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 Numero di entrate: 1 Volume di pompaggio: 20 l Volume del serbatoio: 40,00 l Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Funzione dello scarico: sì Blocco: Lock & Lift Altezza max. del rivestimento: 16 mm : Trasportatore Pompa: SPZ 1000 Numero di pompe: 2 Peso, pompa: 10 kg Tipo di collegamento: presa codificata Tensione di funzionamento: 230 V Classe di protezione: I Classe di isolamento: F Cosφ – fattore di potenza: 0,97 Tipo di protezione della pompa: IP 68 Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 11,5 m³/h Prevalenza max.: 10 m Numero di giri: 2800 U/min Potenza P1: 1,2 kW Potenza P2: 0,69 kW Tipo di funzionamento: S3 - 50% Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Trituratore Lunghezza del cavo di alimentazione della pompa: 5 m Corrente nominale: 5,2 A Comando Centralina: Comfort Funzionamento della centralina: Con messaggio di allarme Interruttore salvamotore: sì Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP 54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Versione di dispositivo di avviso: segnale acustico e ottico Protezione necessaria (centralina): Protezione tramite centralina da 230 V
| Title | Cod. Art. |
|---|
| Title | Cod. Art. | ||
|---|---|---|---|
 | Pozzetto di transazione DN 50/70 | 27126 | Mostra |
 | Pozzetto di transazione DN 100/70 | 27602 | Mostra |
 | Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm | 28040 | Mostra |
 | Kit del tubo di mandata conduite de refoulement de 5 m, DA 50 mm | 28062 | Mostra |
 | Adattatore per uscita in pressione, DN 32, PE | 28086 | Mostra |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra |
 | Chiusura antiodore Megastop | 48550 | Mostra |
 | Filtro per capelli Materiale plast., scarico per bagni S125 | 48700 | Mostra |
 | Corpo scarico piastra copertura per Multistop, nero | 680796 | Mostra |
 | Corpo scarico piastra copertura per Multistop, grigio | 680798 | Mostra |
 | Contatto a potenziale zero Scheda supplementare per le centraline | 80072 | Mostra |
 | Piastra di copertura nera, a tenuta stagna, 384x384 mm | 83050 | Mostra |
 | Piastra di copertura piastrellabile a tenuta stagna 384x384mm | 83052 | Mostra |
 | Prolunga H: 200 mm | 83070 | Mostra |
 | Prolunga A: 234 mm, con flangia e contro-flangia | 83073 | Mostra |
 | Prolunga H: 360 mm, con flangia centrale | 83075 | Mostra |
 | Set di installazione impermeabile DA: 40 mm, per imprese edili | 83077 | Mostra |
| Set di installazione impermeabile DA: 50 mm, per imprese edili | 83079 | Mostra |
| Title | Cod. Art. |
|---|
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Approval | |
| Test Reports and Certificates | |
| Declaration of Performance | |
| Declaration of Conformity |
- Tipo di acque di scarico (abwasserart_de): con sostanze fecali
- Centralina (schaltgeraet):
Comfort
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Pompa (pumpe): SPZ 1000
- (belastungsklasse):
- Strumento di rilevazione del livello (niveauerfassung_instrument): Tubo ad immersione
