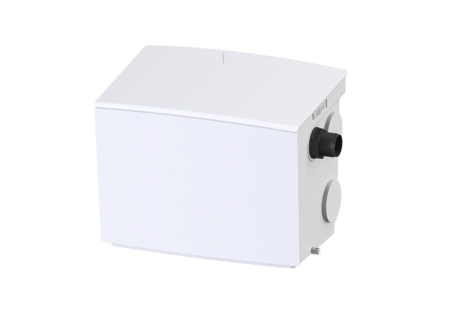

Impianto sollevamento Minilift S
GTF 1000, resistant, install.in appoggio
La piccola stazione di sollevamento pronta per l’uso Minilift S è indicata per lo smaltimento delle acque di scarico domestiche, ideale per il collegamento di doccia, vasca da bagno, lavandino, lavello, lavastoviglie o lavatrice. La pompa ad immersione con interruttore a galleggiante è semplice da rimuovere grazie alle chiusure a sgancio rapido. Il serbatoio di raccolta in materiale plastico è dotato di un vano pompa aperto ed è resistente alle acque di scarico aggressive. L'impianto offre svariate opzioni per un’installazione in loco semplice e flessibile, grazie alle molteplici possibilità di ingresso (4 in DN 50 orizzontali, 1 in DN 40 verticale) e uscite adattabili, . - Resistente all’acqua calda e all’acqua salina - Blocco antiriflusso sul lato di mandata premontato in fabbrica - Potente pompa con girante libera per la massima sicurezza di funzionamento - Manutenzione senza utensili
- Resistente all’acqua calda
- Varie possibilità d’ingresso in alto e lateralmente
- Manutenzione semplice senza utensili
| Cod. Art. | 28563C |
|---|---|
| GTIN (EAN) | 4026092097021 |
| Gruppo di prezzo | 20 |

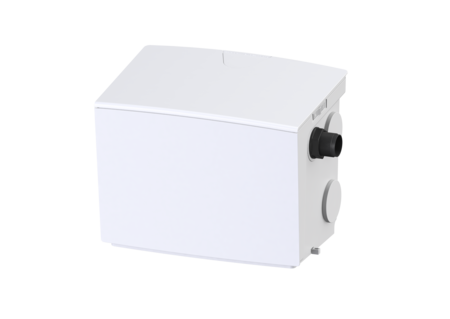

Impianto sollevamento Minilift S GTF 1000, resistant, install.in appoggio
La piccola stazione di sollevamento pronta per l’uso Minilift S è indicata per lo smaltimento delle acque di scarico domestiche, ideale per il collegamento di doccia, vasca da bagno, lavandino, lavello, lavastoviglie o lavatrice. La pompa ad immersione con interruttore a galleggiante è semplice da rimuovere grazie alle chiusure a sgancio rapido. Il serbatoio di raccolta in materiale plastico è dotato di un vano pompa aperto ed è resistente alle acque di scarico aggressive. L'impianto offre svariate opzioni per un’installazione in loco semplice e flessibile, grazie alle molteplici possibilità di ingresso (4 in DN 50 orizzontali, 1 in DN 40 verticale) e uscite adattabili, . - Resistente all’acqua calda e all’acqua salina - Blocco antiriflusso sul lato di mandata premontato in fabbrica - Potente pompa con girante libera per la massima sicurezza di funzionamento - Manutenzione senza utensili Variante Tipo d’impianto: Unità singola Resistant: Resistente ai fluidi contenenti sale, alle acque di scarico degli impianti di addolcimento e all’acqua di scarico contenente condensa degli impianti di riscaldamento Larghezza del telaio: Galleggiante Protezione antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: bianco Norma: EN 12050-2 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – installazione d'appoggio Condizioni di consegna: pronto per l’uso Dimensioni Peso netto: 16,35 kg Peso lordo: 16,35 kg Larghezza: 300 mm Altezza: 340 mm Lunghezza: 425 mm Larghezza imballaggio: 380 mm Altezza imballaggio: 350 mm Lunghezza imballaggio: 455 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Tipo di entrata: 5 Volume di pompaggio: 7 l Volume del serbatoio: 30 l : 40 : 50 Trasportatore Comando della pompa: GTF 1000 resistant Numero di pompe: 1 Peso: 10 kg Tipo di collegamento: Schuko a 2 poli Corrente nominale: 5,6 A Lunghezza del cavo di alimentazione della pompa: 5 m Sistema di auto-diagnostica (SDS): I Tipo di protezione della centralina: IP 68 (3 m) S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 14,5 m³/h Prevalenza max.: 10 m Numero di giri: 2800 U/min Potenza P1: 1,27 kW Potenza P2: 0,73 kW Tipo di funzionamento: S3 - 50% Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Comando Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Raccordo filettato in gomma DN 40 | 680020 | Mostra |
 | Accessori per i cavi Guarnizione per condotto tubo Minilift | 680021 | Mostra |
 | Guarnizione per l’uscita in pressione | 680067 | Mostra |
 | Filtro di aspirazione acque scarico non cont.sost.fecali, 10mm | 680361 | Mostra |
 | Corpo a spirale per il diametro 10 mm | 680364 | Mostra |
 | Girante per il diametro 30 mm | 680366 | Mostra |
 | Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Mostra |
 | Uscita in pressione orientabile per GTF 1200 e SPZ 1000 | 680793 | Mostra |
 | Guarnizione per passaggio di tubi 50 mm | 850114 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- TÜV voto di prova (pruefzeichen):
ID 1111241937
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione d'appoggio
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
- Comando della pompa (pumpe): GTF 1000 resistant
- (ausfuehrung):
