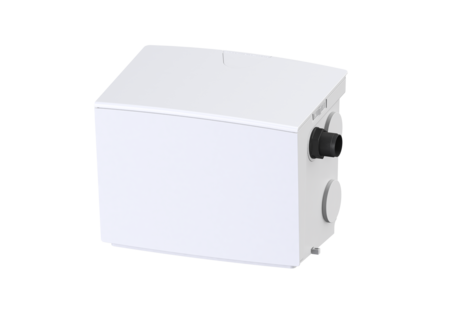

Impianto sollevamento Minilift S

GTF 1000, install. in appoggio

28563
28563

KESSEL Impianto sollevamento Minilift S, acque di scarico senza sostanze fecali, installazione d'appoggio, con una GTF 1000 pompa sommersa, modalità operativa S3 - 50%

  • Resistente all’acqua calda
  • Varie possibilità d’ingresso in alto e lateralmente
  • Manutenzione semplice senza utensili
Cod. Art. 28563
GTIN (EAN) 4026092097014
Gruppo di prezzo 20

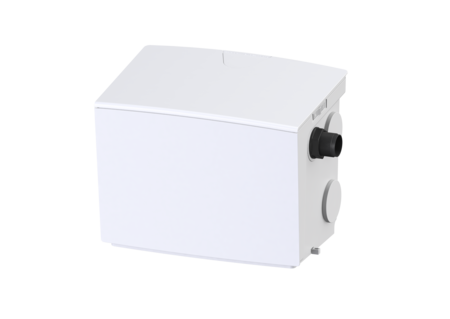

Impianto sollevamento Minilift S GTF 1000, install. in appoggio
La piccola stazione di sollevamento pronta per l’uso Minilift S è indicata per lo smaltimento delle acque di scarico domestiche, ideale per il collegamento di doccia, vasca da bagno, lavandino, lavello, lavastoviglie o lavatrice. La pompa ad immersione con interruttore a galleggiante è semplice da rimuovere grazie alle chiusure a sgancio rapido. Il serbatoio di raccolta in materiale plastico è dotato di un vano pompa aperto ed è resistente alle acque di scarico aggressive. L'impianto offre svariate opzioni per un’installazione in loco semplice e flessibile, grazie alle molteplici possibilità di ingresso (4 in DN 50 orizzontali, 1 in DN 40 verticale) e uscite adattabili, . - Resistente all’acqua calda e all’acqua salina - Blocco antiriflusso sul lato di mandata premontato in fabbrica - Potente pompa con girante libera per la massima sicurezza di funzionamento - Manutenzione senza utensili Variante Tipo d’impianto: Unità singola Comando della pompa: Galleggiante Blocco antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: bianco Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: pronto per l’uso Dimensioni Peso netto: 16 kg Peso lordo: 16,35 kg Lunghezza: 425 mm Larghezza: 300 mm Altezza: 340 mm Lunghezza imballaggio: 455 mm Larghezza imballaggio: 380 mm Altezza imballaggio: 350 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Numero di entrate: 5 Volume di pompaggio: 7 l Volume del serbatoio: 30 l Entrata vertical (DN): 40 Entrata orizzontale (DN): 50 Trasportatore Pompa: GTF 1000 Numero di pompe: 1 Peso, pompa: 10 kg Tipo di collegamento: Schuko a 2 poli Corrente nominale: 5,6 A Classe di protezione: I Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 14,5 m³/h Prevalenza max.: 10 m Numero di giri: 2800 U/min Potenza P1: 1,27 kW Potenza P2: 0,73 kW Tipo di funzionamento: S3 - 50% Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Lunghezza del cavo di alimentazione della pompa: 5 m Comando Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli Protezione necessaria (protezione di linea): C 16 A
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
20223 Segnalatore acustico Basic con sonda ottica 20223 Mostra
20224 Segnalatore acustico Basic con sonda ottica di 10 m 20224 Mostra
28086 Adattatore per uscita in pressione, DN 32, PE 28086 Mostra
  Designazione Cod. Art.
680020 Raccordo filettato in gomma DN 40 680020 Mostra
680021 Accessori per i cavi Guarnizione per condotto tubo Minilift 680021 Mostra
680067 Guarnizione per l’uscita in pressione 680067 Mostra
680361 Filtro di aspirazione acque scarico non cont.sost.fecali, 10mm 680361 Mostra
680364 Corpo a spirale per il diametro 10 mm 680364 Mostra
680366 Girante per il diametro 30 mm 680366 Mostra
680762 Chiusura girevole bloccaggio del collegamento della pompa 680762 Mostra
680793 Uscita in pressione orientabile per GTF 1200 e SPZ 1000 680793 Mostra
850114 Guarnizione per condotto del tubo per tubo passante, DN 50 850114 Mostra
  • TÜV voto di prova (pruefzeichen): ID 1111241937
  • Situazione di installazione (einbausituation): installazione d'appoggio
  • Marchio CE (ce_kennzeichnung): sì
  • Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
  • Pompa (pumpe): GTF 1000
  • (ausfuehrung):
