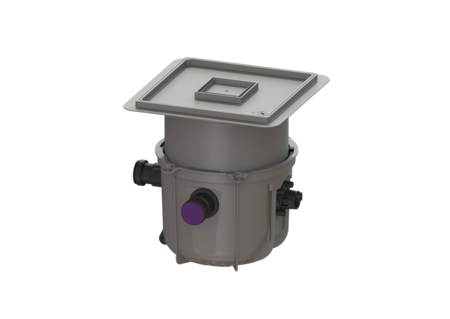

Impianto sollevamento Minilift S
KTP 300-S1, Pavimento, piastrellabile
L’impianto di sollevamento per uso domestico per acque di scarico senza sostanze fecali e pronto per l’uso è adatto allo smaltimento delle acque di scarico di singoli oggetti di drenaggio. La pompa ad immersione con interruttore a galleggiante è semplice da rimuovere grazie alle chiusure manuali. Il serbatoio di raccolta in materiale plastico (PP) è dotato di un vano della pompa aperto ed è resistente alle acque di scarico aggressive. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco.
- Installazione salva-spazio nella soletta con funzione di scarico integrata
- Impianto pronto per l’uso
- Manutenzione semplice senza utensili
| Cod. Art. | 280570X |
|---|---|
| GTIN (EAN) | 4026092082546 |
| Gruppo di prezzo | 20 |
Impianto sollevamento Minilift S KTP 300-S1, Pavimento, piastrellabile
L’impianto di sollevamento per uso domestico per acque di scarico senza sostanze fecali e pronto per l’uso è adatto allo smaltimento delle acque di scarico di singoli oggetti di drenaggio. La pompa ad immersione con interruttore a galleggiante è semplice da rimuovere grazie alle chiusure manuali. Il serbatoio di raccolta in materiale plastico (PP) è dotato di un vano della pompa aperto ed è resistente alle acque di scarico aggressive. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco. Variante Tipo d’impianto: Unità singola Larghezza del telaio: Galleggiante Protezione antiriflusso: integrato Caratteristiche generali Colore: grigio Norma: EN 12050-2 Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 10,52 kg Peso lordo: 11,66 kg Profondità di posa: 330 - 460 mm Larghezza: 380 mm Lunghezza: 460 mm Larghezza imballaggio: 445 mm Altezza imballaggio: 466 mm Lunghezza imballaggio: 445 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Larghezza nominale (DN) dell’entrata: 60 mm Larghezza nominale (DN) dell’entrata: 50 Volume di pompaggio: 7 l Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Colore della copertura: grigio argento Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Coperchio di chiusura: Lock & Lift Classe di carico: K 3 (EN 1253-1) Altezza max. del rivestimento: 16 mm Trasportatore Comando della pompa: KTP 300 Numero di pompe: 1 Tipo di collegamento: Schuko a 2 poli Corrente nominale: 1,6 A Lunghezza del cavo di alimentazione della pompa: 5 m Tipo di protezione della centralina: IP 68 (3 m) S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 8 m³/h Prevalenza max.: 6 m Numero di giri: 2800 U/min Potenza P1: 0,34 kW Potenza P2: 0,21 kW Tipo di funzionamento: S1 Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Comando Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore acustico Basic con sonda a elettrodi | 20222 | Mostra |
 | Segnalatore acustico Basic con sonda ottica | 20223 | Mostra |
 | Pozzetto di transazione DN 50/70 | 27126 | Mostra |
 | Pozzetto di transazione DN 100/70 | 27602 | Mostra |
| Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm | 28040 | Mostra | |
 | Adattatore per uscita in pressione PE | 28086 | Mostra |
 | Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Bocchettone di entrata DN 70, con guarnizione, Anello filettato | 39007 | Mostra |
 | Chiusura antiodore Multistop, Sistema 125 | 48500 | Mostra |
 | Chiusura antiodore Megastop | 48550 | Mostra |
| Sega a tazza per DN 50/70/100 | 500101 | Mostra | |
 | Chiusura antiodore per “L’ultrapiatto 79” | 680696 | Mostra |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, nero | 680795 | Mostra |
 | Corpo scarico piastra copertura per Multistop, nero | 680796 | Mostra |
 | Corpo scarico piastra copertura per chiusura antiodore 50 mm, grigio | 680797 | Mostra |
 | Corpo scarico piastra copertura per Multistop, grigio | 680798 | Mostra |
 | Contatto a potenziale zero Kit di ampliamento per centraline Basic | 80074 | Mostra |
 | Copertura tenuta acqua superficie nera | 830050 | Mostra |
 | Copertura tenuta acqua superficie piastr | 830052 | Mostra |
 | Prolunga installazione in profondità, con flangia | 830070 | Mostra |
 | Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Mostra |
 | Guarnizione per condotto del tubo per tubo passante, DN 70 | 850116 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Set di ricambio rotore per KPT 300 | 28039 | Mostra |
 | Pompa di ricambio per Minilift | 28836 | Mostra |
| Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Chiave per bloccagio e apertura | 67007 | Mostra |
 | Filtro di aspirazione con chiusura ad incastro, per KTP 300 | 680013 | Mostra |
 | Guarnizione O-ring per l’uscita in pressione | 680014 | Mostra |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra |
 | Guarnizione per l’uscita in pressione | 680067 | Mostra |
 | Griglia piastrellabile, Lock & Lift, ABS | 680224 | Mostra |
 | Chiave di apertura per Lock & Lift | 680702 | Mostra |
 | Uscita in pressione con guarnizione e viti | 680758 | Mostra |
 | Uscita in pressione KTP 300 | 680759 | Mostra |
 | Collegamento della pompa Minilift, Aqualift S | 680760 | Mostra |
 | Vano porta paletta Mono, con collegamenti delle pompe | 680761 | Mostra |
 | Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Guarnizione Guarnizione a labbro, sistema 330 mm | 686115 | Mostra |
 | Piastra di copert., piastrell. c. scaric | 830054 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Materiale della copertura (abdeckung_material):
Materiale plastico
- TÜV voto di prova (pruefzeichen):
ID 1111241937
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
- Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Comando della pompa (pumpe): KTP 300
- (ausfuehrung):
