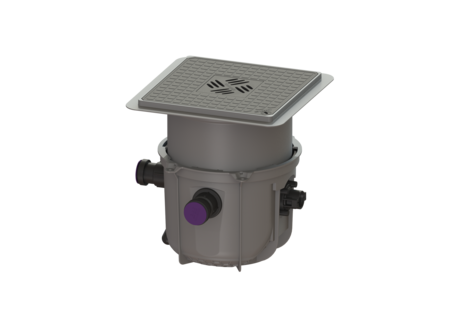

Impianto sollevamento Minilift S

KTP 300-S1, Pavimento, nero

280570S
280570S

KESSEL Impianto sollevamento Minilift S, acque di scarico senza sostanze fecali, installazione nel pavimento, Schuko a 2 poli, tipo di copertura Piastra di copertura con griglia a feritoie, con una KTP 300 pompa sommersa

  • Installazione salva-spazio nella soletta con funzione di scarico integrata
  • Impianto pronto per l’uso
  • Manutenzione semplice senza utensili
Cod. Art. 280570S
GTIN (EAN) 4026092082553
Gruppo di prezzo 20

Impianto sollevamento Minilift S KTP 300-S1, Pavimento, nero
L’impianto di sollevamento per uso domestico per acque di scarico senza sostanze fecali e pronto per l’uso è adatto allo smaltimento delle acque di scarico di singoli oggetti di drenaggio. La pompa ad immersione con interruttore a galleggiante è semplice da rimuovere grazie alle chiusure manuali. Il serbatoio di raccolta in materiale plastico (PP) è dotato di un vano della pompa aperto ed è resistente alle acque di scarico aggressive. L’impianto per l’installazione a pavimento è premontato per la posa finale in loco. Variante Tipo d’impianto: Unità singola Comando della pompa: Galleggiante Blocco antiriflusso: integrato Caratteristiche generali Colore: grigio Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Dimensioni Peso netto: 10,97 kg Peso lordo: 12,1 kg Profondità di posa: 330 - 460 mm Lunghezza: 460 mm Larghezza: 380 mm Lunghezza imballaggio: 445 mm Larghezza imballaggio: 445 mm Altezza imballaggio: 466 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Larghezza nominale (DA) dell’entrata: 60 mm Larghezza nominale (DN) dell’entrata: 50 mm Volume di pompaggio: 7 l Caratteristiche di copertura Tipo di copertura: Piastra di copertura con griglia a feritoie Materiale della copertura : Materiale plastico Colore della copertura: nero Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Trasportatore Pompa: KTP 300 Numero di pompe: 1 Tipo di collegamento: Schuko a 2 poli Tensione di funzionamento: 230 V Corrente nominale: 1,6 A Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 8 m³/h Prevalenza max.: 6 m Numero di giri: 2800 U/min Potenza P1: 0,34 kW Potenza P2: 0,21 kW Tipo di funzionamento: S1 Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Lunghezza del cavo di alimentazione della pompa: 5 m Comando Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli Protezione necessaria (protezione di linea): C 16 A
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
20222 Segnalatore acustico Basic con sonda a elettrodi 20222 Mostra
20223 Segnalatore acustico Basic con sonda ottica 20223 Mostra
27126 Pozzetto di transazione DN 50/70 27126 Mostra
27602 Pozzetto di transazione DN 100/70 27602 Mostra
28040 Kit del tubo di mandata Tubo di mandata 5 m, DA 40 mm 28040 Mostra
28086 Adattatore per uscita in pressione, DN 32, PE 28086 Mostra
39005 Bocchettone di entrata DN 50, con guarnizione, Anello filettato 39005 Mostra
39007 Bocchettone di entrata DN 70, con guarnizione, Anello filettato 39007 Mostra
48500 Chiusura antiodore Multistop, Sistema 125 48500 Mostra
48550 Chiusura antiodore Megastop 48550 Mostra
500101 Sega a tazza per DN 50/70/100 500101 Mostra
680696 Chiusura antiodore per “L’ultrapiatto 79” 680696 Mostra
680795 Corpo scarico piastra copertura per chiusura antiodore 50 mm, nero 680795 Mostra
680796 Corpo scarico piastra copertura per Multistop, nero 680796 Mostra
680797 Corpo scarico piastra copertura per chiusura antiodore 50 mm, grigio 680797 Mostra
680798 Corpo scarico piastra copertura per Multistop, grigio 680798 Mostra
80074 Contatto a potenziale zero Kit di ampliamento per centraline Basic 80074 Mostra
830050 Piastra di copertura a tenuta stagna, nera 366x366 mm 830050 Mostra
830052 Piastra di copertura a tenuta stagna, piastrellabile 830052 Mostra
830070 Prolunga installazione in profondità, con flangia 830070 Mostra
850114 Guarnizione per condotto del tubo per tubo passante, DN 50 850114 Mostra
850116 Guarnizione per tubo passante, DN 70 850116 Mostra
  Designazione Cod. Art.
28039 Girante KTP 300, con coperchio aspirazione 28039 Mostra
28836 Pompa di ricambio KTP 300 per Minilift 28836 Mostra
39005 Bocchettone di entrata DN 50, con guarnizione, Anello filettato 39005 Mostra
60101S Griglia a feritoie 138x138 mm, Materiale plastico 60101S Mostra
67007 Chiave di bloccaggio per la griglie a feritoie Ecoguss, L&L 67007 Mostra
680013 Filtro di aspirazione con chiusura ad incastro, per KTP 300 680013 Mostra
680014 Guarnizione O-ring per l’uscita in pressione 680014 Mostra
680018 Chiusura a sgancio rapido per il blocco antiriflusso 680018 Mostra
680067 Guarnizione per l’uscita in pressione 680067 Mostra
680758 Uscita in pressione con guarnizione e viti 680758 Mostra
680759 Uscita in pressione KTP 300 680759 Mostra
680760 Collegamento della pompa Minilift, Aqualift S 680760 Mostra
680761 Vano porta paletta Mono, con collegamenti delle pompe 680761 Mostra
680762 Chiusura girevole bloccaggio del collegamento della pompa 680762 Mostra
686114 Guarnizione per piastra di copertura, sistema 330 mm 686114 Mostra
686115 Guarnizione Guarnizione a labbro, sistema 330 mm 686115 Mostra
830053 Piastra di copertura nero con griglia a feritoie 830053 Mostra
830061 Rialzo D=330 mm, altezza regol. fino a 170 mm 830061 Mostra
  • Materiale della copertura (abdeckung_material): Materiale plastico
  • TÜV voto di prova (pruefzeichen): ID 1111241937
  • Situazione di installazione (einbausituation): installazione nel pavimento
  • Marchio CE (ce_kennzeichnung): sì
  • Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
  • Tipo di copertura (abdeckungsart): Piastra di copertura con griglia a feritoie
  • Classe di carico (belastungsklasse): K 3 (EN 1253-1)
  • Pompa (pumpe): KTP 300
  • (ausfuehrung):
