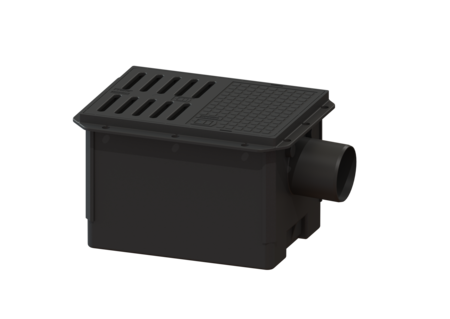

St pomp antiriflusso Pumpfix S
DN 100 inst. minima, griglia a feritoie
La stazione di pompaggio antiriflusso per acque di scarico non contenenti sostanze fecali è dotata di una pompa e di due valvole antiriflusso meccaniche, che si chiudono automaticamente in caso di riflusso. In condizioni normali, il drenaggio avviene tramite la naturale pendenza verso la fognatura. Il drenaggio durante la fase di riflusso avviene tramite la pompa integrata contro la pressione di riflusso direttamente nella rete fognaria . - Variante per l’installazione più bassa, a soli 50 mm dal bordo superiore della griglia al fondo del tubo di uscita - Protezione antiriflusso a norma EN 13564, tipo 5 - Guarnizioni passanti 2 x DN 50 & 1 x DN 100 per ingressi e tubo per cavi incluse - Pompa a ciclo continuo con girante libera per la massima sicurezza di funzionamento - Incluso interruttore a galleggiante per la rilevazione del livello
- Drena in modo affidabile contro la pressione di riflusso
- Pompa a funzionamento continuo con girante libera per la massima sicurezza di funzionamento
- Impianto adatto all’installazione nel calcestruzzo impermeabile
| Cod. Art. | 280450 |
|---|---|
| GTIN (EAN) | 4026092085530 |
| Gruppo di prezzo | 10 |

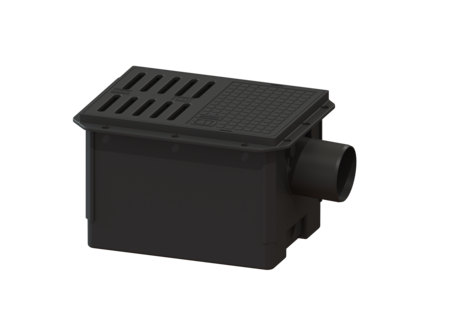

St pomp antiriflusso Pumpfix S DN 100 inst. minima, griglia a feritoie
La stazione di pompaggio antiriflusso per acque di scarico non contenenti sostanze fecali è dotata di una pompa e di due valvole antiriflusso meccaniche, che si chiudono automaticamente in caso di riflusso. In condizioni normali, il drenaggio avviene tramite la naturale pendenza verso la fognatura. Il drenaggio durante la fase di riflusso avviene tramite la pompa integrata contro la pressione di riflusso direttamente nella rete fognaria . - Variante per l’installazione più bassa, a soli 50 mm dal bordo superiore della griglia al fondo del tubo di uscita - Protezione antiriflusso a norma EN 13564, tipo 5 - Guarnizioni passanti 2 x DN 50 & 1 x DN 100 per ingressi e tubo per cavi incluse - Pompa a ciclo continuo con girante libera per la massima sicurezza di funzionamento - Incluso interruttore a galleggiante per la rilevazione del livello Variante Indicazione sulla profondità di posa: Variante installazione minima Guarnizione termosaldata sul corpo base: Flangia adesiva (adatta come barriera contro l’umidità) Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 1,6 Clapet antiriflusso meccaniche: 2 Struttura di sostegno dell’impianto: Calcestruzzo impermeabile Caratteristiche generali Norma: EN 13564 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Tipo di acque di scarico: Acque di scarico senza sostanze fecali Condizioni di consegna: pronto per l’uso Protezione antiriflusso: Tipo 5 Dimensioni Peso netto: 13,7 kg Peso lordo: 15 kg Dimensione di installazione – larghezza: 350 mm Dimensione di installazione – lunghezza: 550 mm Profondità di posa: 0 - 270 mm Larghezza: 332 mm Altezza: 270 mm Lunghezza: 510 mm Larghezza imballaggio: 390 mm Altezza imballaggio: 310 mm Lunghezza imballaggio: 590 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura con griglia a feritoie Colore della copertura: nero Larghezza della copertura: 290 mm Lunghezza della copertura: 396 mm Funzione dello scarico: sì Classe di carico: A 15 (EN 124) Lunghezza del telaio: 290 mm Materiale della cornice: 396 mm Forma rialzo: angolare Trasportatore Comando della pompa: GTF 500 Numero di pompe: 1 Peso: 6 kg Tipo di collegamento: Schuko a 2 poli Corrente nominale: 2,7 A Lunghezza del cavo di alimentazione della pompa: 5 m Sistema di auto-diagnostica (SDS): I Classe di isolamento: F Cosφ – fattore di potenza: 0,91 Tipo di protezione della centralina: IP 68 S-TC: integrato Temperatura materiale (permanente) max.: 40 °C Prevalenza max.: 8 m Numero di giri: 2800 U/min Potenza P1: 600 kW Potenza P2: 360 kW Tipo di funzionamento: S1 Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Comando Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Griglia nera, PVC, cl. L15 | 30001S | Mostra |
 | Griglia, classe L15, bianca | 30001W | Mostra |
 | Copertura nera, PVC, cl. A15 | 30003S | Mostra |
 | Copertura grigia pietra, PVC, cl. L15 | 30003W | Mostra |
 | Rialzo, PVC, taglia 3 | 32500 | Mostra |
 | Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Bocchettone di entrata DN 70, con guarnizione, Anello filettato | 39007 | Mostra |
 | Manicotto di entrata, ABS, Ø 110 | 39100 | Mostra |
| Designazione | Cod. Art. |
|---|
| Manuali | |
|---|---|
| Disegno CAD | |
| Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 100
- Tipo di acque di scarico (abwasserart_de):
Acque di scarico senza sostanze fecali
- Tipo di copertura (abdeckungsart): Piastra di copertura con griglia a feritoie
- Lunghezza (laenge): 510 mm
- Larghezza (breite): 332 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 5
- Comando della pompa (pumpe): GTF 500
- Profondità di posa (einbautiefe): 0 mm
