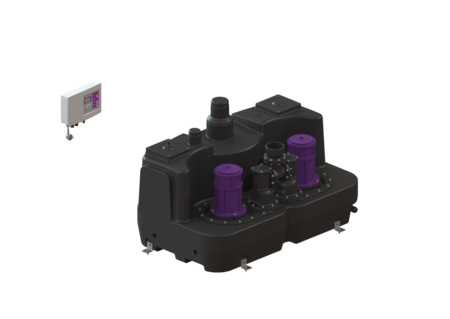

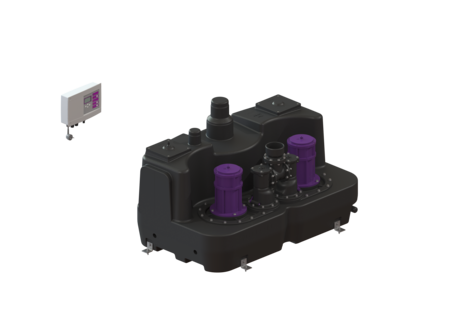

Impianto soll. Aqualift F XL 300l
Duo, SPF 1400-S3
KESSEL Impianto soll. Aqualift F XL 300l Duo, Impianto doppio, 230 V, modalità operativa S3 - 50%, con 2 pompe SPF 1400-S3 sommersa, dispositivo di allarme con Tubo ad immersione, valvola di chiusura Senza paletta di chiusura, Blocco antiriflusso integrato, uscita in pressione verticale
- Diverse classi di potenza disponibili
- Sensore di pressione per il rilevamento pneumatico del livello
- Massima sicurezza di funzionamento grazie alla centralina intelligente (Duo)
Cod. Art. | 11010 |
---|---|
GTIN (EAN) | 4026092056776 |
Gruppo di prezzo | 50 |
Impianto soll. Aqualift F XL 300l Duo, SPF 1400-S3
L'impianto di sollevamento per acque di scarico con e senza sostanze fecali è dotato di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta in materiale plastico (PE) resistente nel tempo offre opzioni di collegamento universale e possiede un’apertura di ispezione avvitata. Variante Tipo d’impianto: Impianto doppio Paletta di chiusura: Senza paletta di chiusura Staffa per la sicura contro il galleggiamento: sì Tappeto fonoassorbente: sì Comando della pompa: Centralina Blocco antiriflusso: integrato Uscita in pressione: verticale Caratteristiche generali Colore: nero Norma: EN 12050-1 Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: Pronto all’installazione (componenti elettrici e pezzi di collegamento devono essere collegati in cantiere) Tipo di impianto: Duo Dimensioni Peso netto: 110,79 kg Peso lordo: 130,79 kg Lunghezza: 1260 mm Larghezza: 760 mm Altezza: 770 mm Lunghezza imballaggio: 1650 mm Larghezza imballaggio: 1150 mm Altezza imballaggio: 890 mm Serbatoio/corpo base Uscita in pressione (DN): 100 Uscita in pressione (DA): 110 mm Collegamento per pompa a membrana manuale (DN): 32 Collegamento di sfiato (DN): 70 Foro (DN) max. dell’entrata: 200 mm Larghezza nominale (DA) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 mm Numero di entrate: 1 Volume di pompaggio: 175 l Volume del serbatoio: 300 l Trasportatore Pompa: SPF 1400-S3 Numero di pompe: 2 Peso, pompa: 25 kg Tipo di collegamento: presa codificata Corrente nominale: 7,3 A Classe di protezione: I Classe di isolamento: F Cosφ – fattore di potenza: 0,98 Tipo di protezione della pompa: IP 68 (3m/48h) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 38 m³/h Prevalenza max.: 7 m Numero di giri: 1370 U/min Potenza P1: 1,6 kW Potenza P2: 1,1 kW Tipo di funzionamento: S3 - 50% Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 40 mm Lunghezza del cavo di alimentazione della pompa: 5 m Comando Centralina: Comfort Dispositivo di allarme: Tubo ad immersione Strumento di rilevazione del livello: Tubo ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP54 Tensione di funzionamento: 230 V Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Contatto a potenziale zero: opzionale Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm | 20162 | Mostra | |
Kit retrofit Galleggiante di allarme, imp. di sollev. | 28014 | Mostra | |
Adattatore di collegamento Mani. flangiato DN100, tubo mandata PE | 28020 | Mostra | |
Blocco antiriflusso DN 80, ghisa grigia | 28021 | Mostra | |
Kit del compressore per il gorgogliamento dell’aria | 28048 | Mostra | |
Adattatore di collegamento Mani. flangiato DN80, tubo mandata PE | 28067 | Mostra | |
Adattatore a flangia Da DN 80 a DN 100, Ghisa grigia | 28068 | Mostra | |
Tubo flessibile di collegamento DN 80, L: 200 mm | 28662 | Mostra | |
Tubo flessibile di collegamento DN 100, per tubi a pressione in PE | 28663 | Mostra | |
Paletta di chiusura DN 80, Materiale plastico, orizzontale | 28682 | Mostra | |
Paletta di chiusura DN 100, Materiale plastico, orizzontale | 28683 | Mostra | |
Paletta di chiusura DN 100, Materiale plastico | 28698 | Mostra | |
Paletta di chiusura DN 150, Materiale plastico | 28699 | Mostra | |
Collegamento flangiato DN 100, per le valvole di plastica | 28712 | Mostra | |
Collegamento flangiato DN 80, per le valvole di plastica | 28713 | Mostra | |
Adattatore a flangia DN 80, per le valvole di plastica | 28714 | Mostra | |
Paletta di chiusura DN 80, Materiale plastico, verticale | 28715 | Mostra | |
Paletta di chiusura DN80, Mat. plastico, verticale con flan. | 28716 | Mostra | |
GSM Modem TeleControl per centraline Comfort 230 V/400 V | 28792 | Mostra | |
Contatto a potenziale zero Scheda supplementare per le centraline | 80072 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Kit retrofit Galleggiante di allarme, imp. di sollev. | 28014 | Mostra | |
Azionamento pompa SPF 1400 230 V, S3, cavo di 5 m, con condensatore | 28029 | Mostra | |
Tubo ad immersione Tube de 5 m, viti incluse | 28050 | Mostra | |
Kit sostituz. flangia della pompa con set di viti, guarnizi. della flangia | 28051 | Mostra | |
Tubo flessibile di collegamento DN 100, per tubi a pressione in PE | 28663 | Mostra | |
Vano porta paletta con tubo flessibile di mandata, DN 100 | 28677 | Mostra | |
Centralina Comfort Duo, 230 V | 28746 | Mostra | |
Guarnizione DN 150 | 680003 | Mostra | |
Batteria Blocco 9 V | 680034 | Mostra | |
Guarnizione Flangia della pompa | 680045 | Mostra | |
Staffa di fissaggio con viti (2 pezzi) | 680046 | Mostra | |
Set di viti zincate, 14 pezzi | 680047 | Mostra | |
Flangia della pompa SPF 1400 - SPF 4500 | 680050 | Mostra | |
Guarnizione per SPF 1400 - SPF 4500 | 680052 | Mostra | |
Kit del clapet Anello a rulli, clapet, porta paletta | 680053 | Mostra | |
Vano porta paletta gli impianti Duo, senza paletta chiusura | 680061 | Mostra | |
Coperchio per la pulizia avvitata, DN 160 | 680421 | Mostra | |
Girante SPF 1400/1500, impianti sollev. Aqualift | 680643 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): con sostanze fecali
- Centralina (schaltgeraet): Comfort
- TÜV voto di prova (pruefzeichen): ID 1111241940
- Situazione di installazione (einbausituation): installazione d'appoggio
- Pompa (pumpe): SPF 1400-S3
- Tipo di girante (laufrad_typ): Girante libera
- Paletta di chiusura (absperreinrichtung): Senza paletta di chiusura
