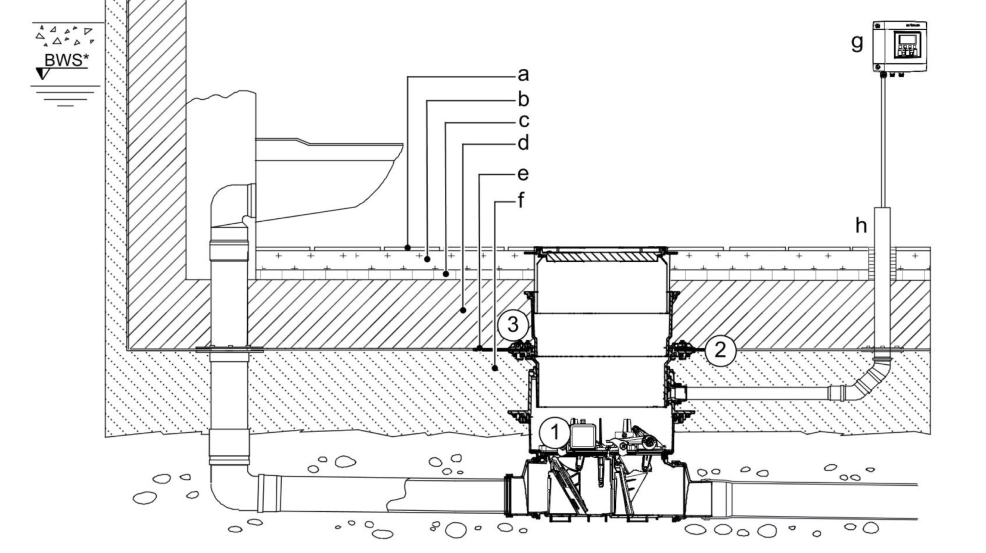

Guarnizione termosaldata contro l'acqua in pressione
I tubi di pulizia Controlfix, le valvole antiriflusso Staufix SWA, i dispositivi automatici antiriflusso Staufix FKA e le stazioni di pompaggio antiriflusso Pumpfix M destinati all'installazione nella soletta (contrassegnati da una "S" per la copertura nera o da una "X" per la copertura piastrellabile alla fine del Codice articolo) possono essere sigillati contro l'acqua in pressione con l'ausilio di un telo impermeabilizzante o di una Guaina impermeabilizzante in elastomero.
* BWS = livello d'acqua di riferimento

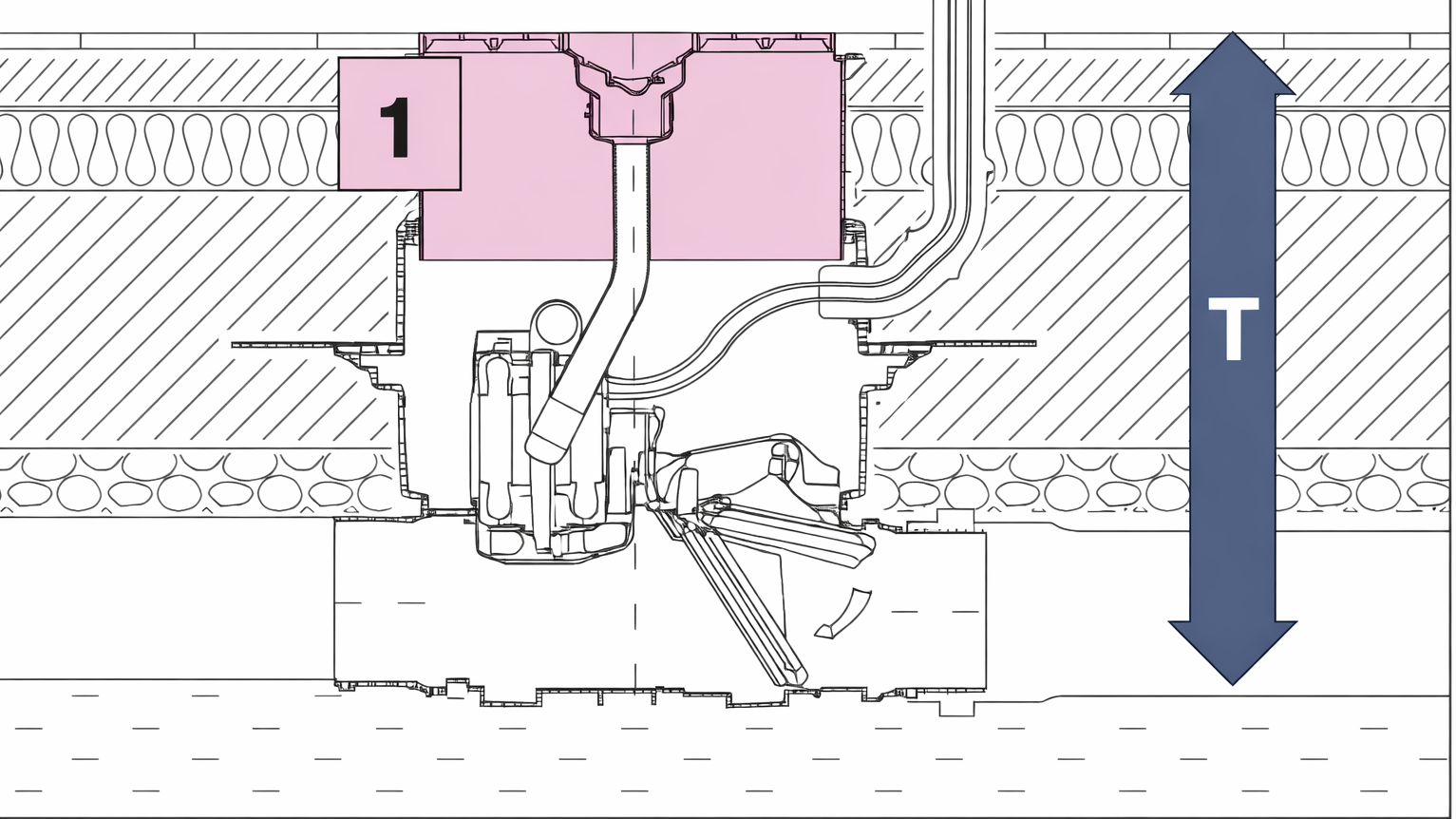

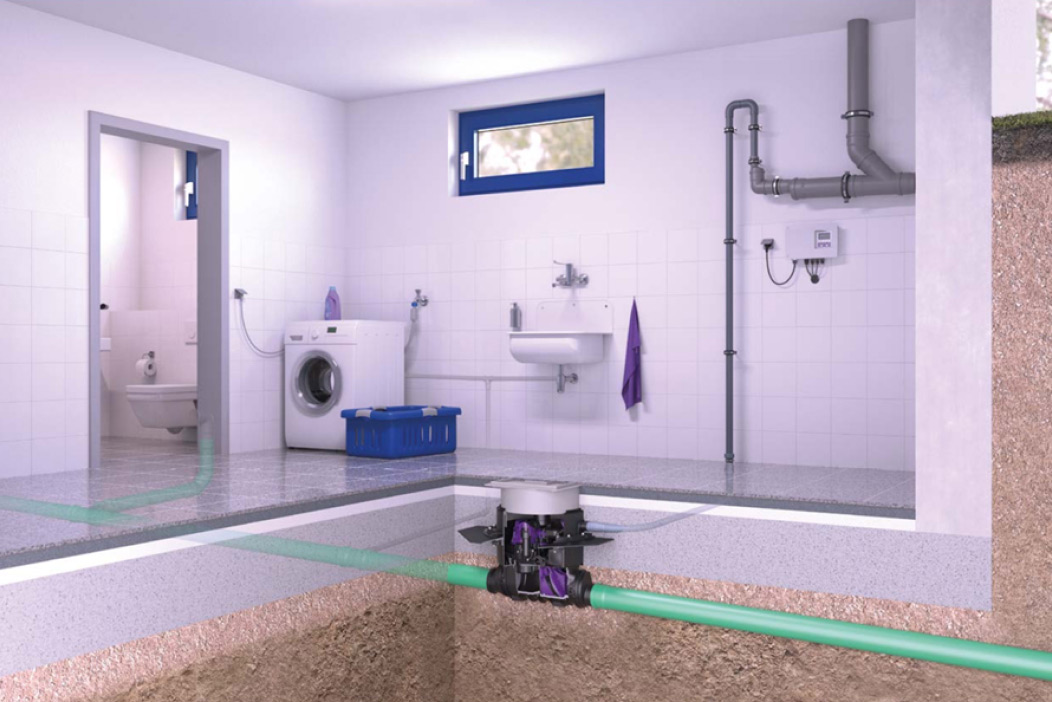

Installazione in profondità nella soletta

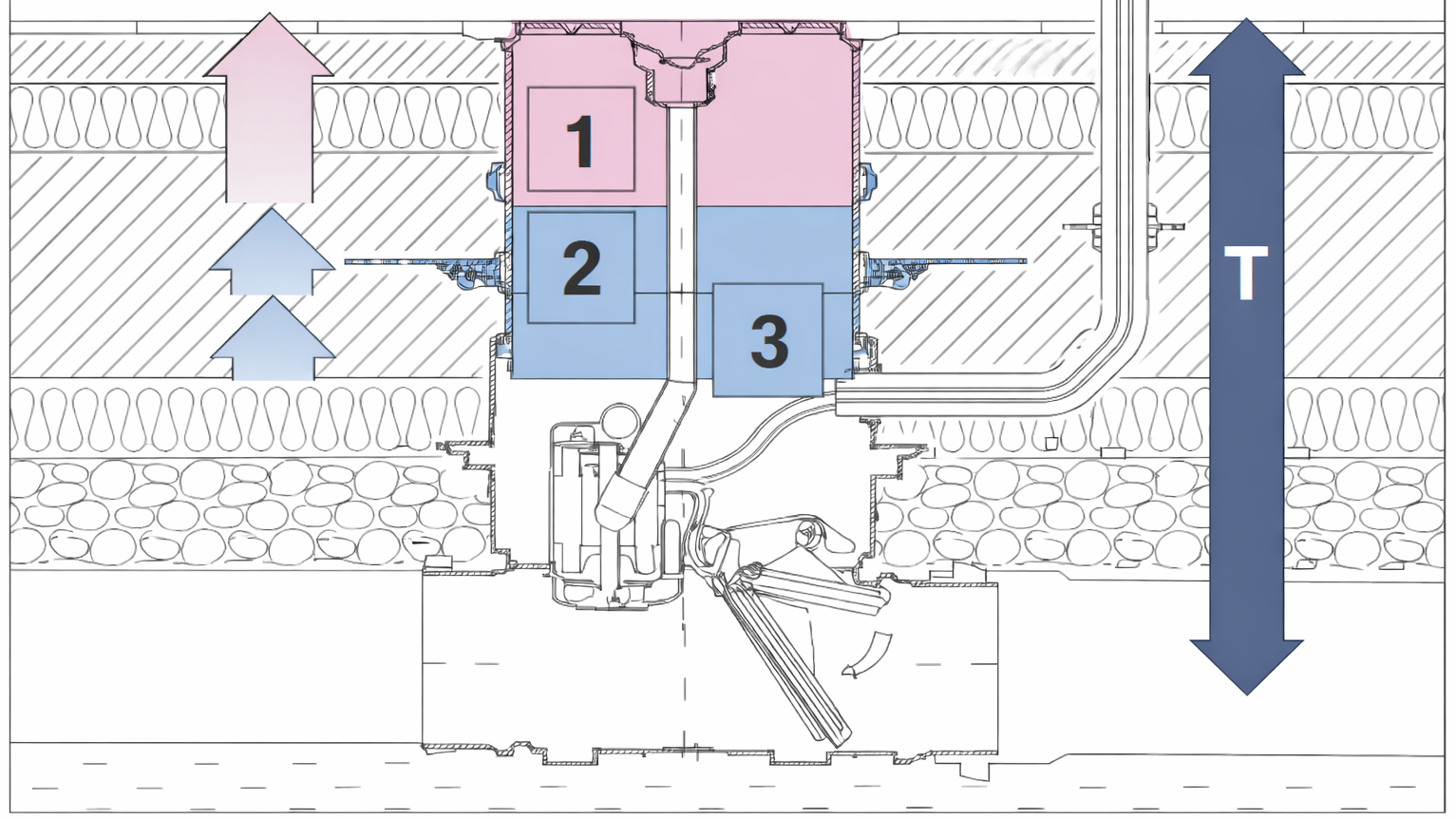

Grazie al rialzo in dotazione è possibile un'installazione in profondità fino a 640 mm. La misura viene effettuata dal bordo inferiore del bocchettone di scarico al bordo superiore della struttura del pavimento. Utilizzando la prolunga (Cod.art. 83 070) sono possibili ulteriori profondità di installazione. È possibile anche incastrare più prolunghe una nell'altra, ma occorre tenere presente che il gruppo di ritegno (Coperchio e valvole) deve poter essere rimosso per la pulizia e la manutenzione! In questo caso non deve essere superata la profondità di installazione di 800 mm.
La profondità minima di installazione di 500 mm si ottiene tagliando in loco il Rialzo.

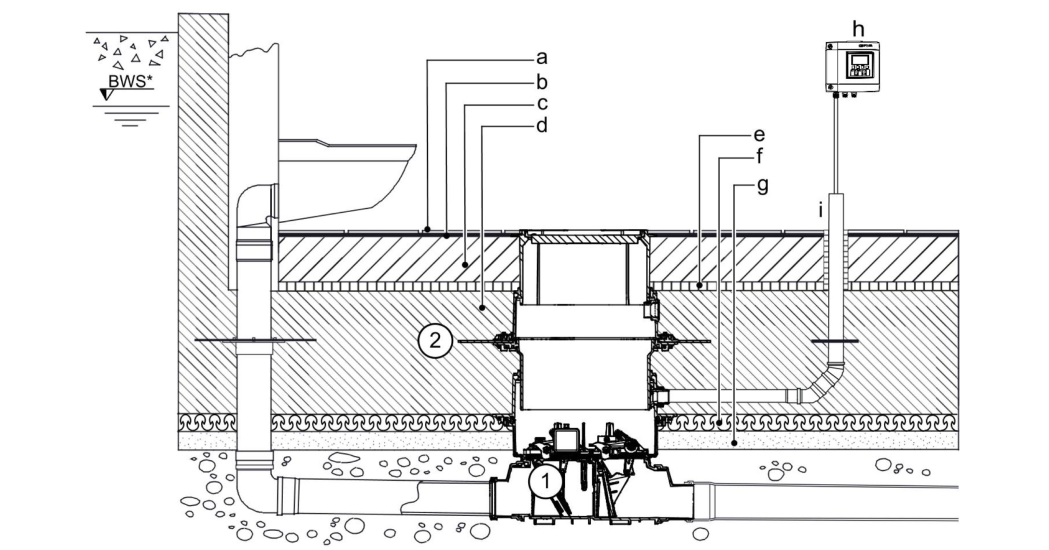

Installazione in profondità nel Calcestruzzo imp.
Prolunga cod.art. 83 075 con flangia centrale, comprensiva di kit di guarnizioni, costituito da contro-flangia e Guaina impermeabilizzante in elastomero NK/SBR Ø 800 mm (estensione max. 360 mm) per la protezione dall'acqua in pressione in caso di installazione in Calcestruzzo imp.
