Bypass di ventilazione CleverVent
La nuova generazione di condotti di ventilazione
Se in un edificio viene installato un impianto di sollevamento per acque reflue contenenti sostanze fecali, è obbligatorio prevedere un condotto di ventilazione. Ciò comporta: fori nel soffitto e colonne di risalita che attraversano il tetto. Di norma, ciò risulta costoso, complesso e richiede molto tempo per la realizzazione. Da oggi tutto questo appartiene al passato! Il bypass di ventilazione CleverVent è la novità di prodotto per le nuove costruzioni e le ristrutturazioni che non richiede alcun lavoro di costruzione aggiuntivo: economico, pulito e veloce.
Ecco come funziona: CleverVent viene montato nello stesso locale dell’impianto di sollevamento. La sua struttura permette all’aria di circolare liberamente. Al suo interno si trova inoltre un galleggiante. In caso di ristagno, il galleggiante viene sollevato dall’acqua. La sfera sopra il galleggiante libera quindi il passaggio per l'aerazione e lo sfiato attraverso il Filtro a carbone attivo nella stanza, anche in caso di interruzione di corrente. CleverVent è disponibile con Manicotti nelle larghezze nominali DN 90, DN 100, DN 125, DN 150 e DN 200.

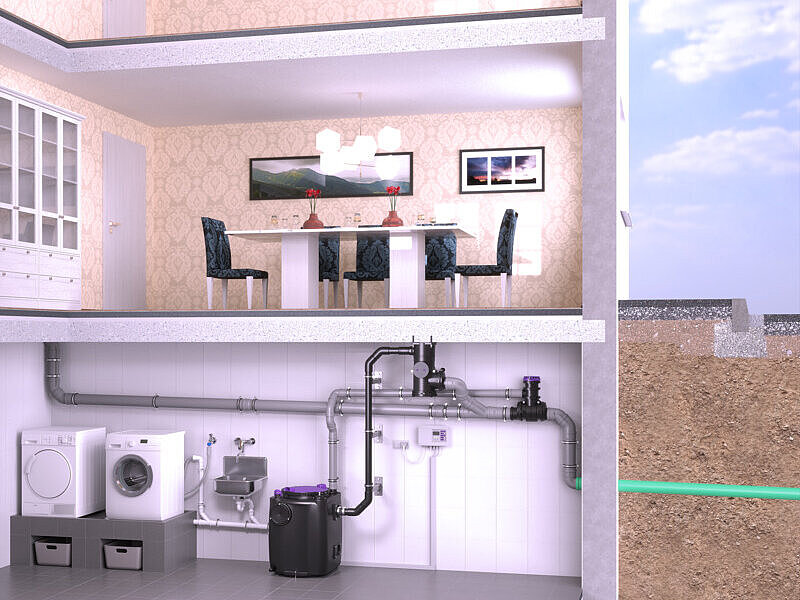

Grazie a CleverVent non è necessario installare un condotto di ventilazione sul tetto. L'aerazione e l'sfiato dell'impianto di sollevamento vengono collegati alla linea di raccolta tramite CleverVent.
Con CleverVent, l'aerazione e l'sfiato sono garantiti anche al di sotto del Livello di riflusso.
Impegno totale in ogni situazione
Possibilità di impiego

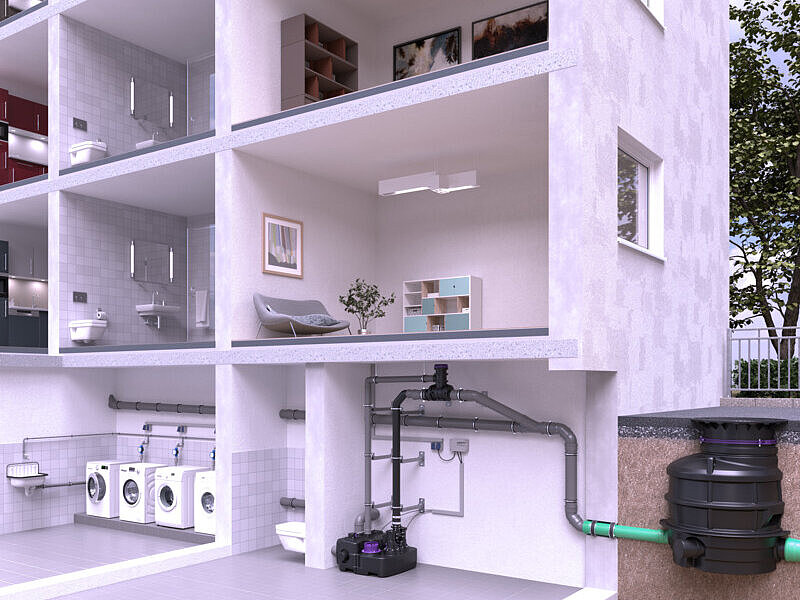

Si deve installare un impianto di sollevamento in cantina, ma per il Condotto di aerazione e sfiato sarebbe necessario praticare un'apertura nel soffitto fino al tetto? Grazie a CleverVent è possibile rinunciare all'apertura nel soffitto e l'aerazione e lo sfiato funzionano anche in caso di riflusso dalla fognatura.
Il massimo per il montaggio
Perché scegliere la strada più lunga, se anche quella più breve porta alla meta? Con il bypass di ventilazione CleverVent si risparmia materiale prezioso: dai tubi alle attrezzature antincendio aggiuntive, fino agli accessori di montaggio. Inoltre, il prodotto è composto per il 66% da materiale riciclato. Anche durante il montaggio si nota la riduzione dei costi di materiale e di installazione: CleverVent consente un’installazione rapida e semplice.
Il massimo per la qualità della vita
Finora era necessario che il condotto di ventilazione attraversasse tutti i piani fino al tetto. Grazie allo bypass di ventilazione CleverVent, tutte le aperture nel soffitto diventano superflue, così non è più necessario posare fastidiosi tubi in tutto l'edificio. In questo modo non si perde più spazio prezioso e, allo stesso tempo, gli ambienti abitativi guadagnano in estetica e qualità abitativa. Questa soluzione non solo è invisibile nell'edificio, ma è anche silenziosa: grazie all'ottimo isolamento acustico, non si ha più alcun fastidio causato dal rumore.
Con SmartSelect verso il sistema di sollevamento ibrido giusto
Semplificate subito la scelta del prodotto giusto! Utilizzate il nostro pratico strumento di progettazione SmartSelect, rispondete passo dopo passo alle domande relative al tipo di acque di scarico, all'altezza di mandata, alle resistenze e altro ancora e troverete subito il prodotto perfetto con gli accessori adatti.
Informazioni utili su CleverLoop e CleverVent
La norma EN 12056-4 non consente il collegamento del tubo di mandata a una tubazione di scarico. Sia il CleverLoop che il CleverVent sono dotati di un'uscita orizzontale. Questa sfocia quindi sempre in una conduttura collettrice. Se alla conduttura collettrice segue un'ulteriore caduta, il collegamento è consentito ed è disciplinato dalla norma DIN 1986-100.
Se viene collegato un solo apparecchio, si applicano le limitazioni previste per un allacciamento singolo. In caso di ulteriori dispositivi, si applicano le norme relative all’allacciamento collettivo secondo la norma DIN 1986-100. La pendenza minima per le condotte di allacciamento singole non ventilate è quindi di 1 cm / 1 m. Una condotta di allacciamento singola non ventilata non deve essere più lunga di 4 m. All’interno di un percorso di deflusso sono ammesse al massimo tre deviazioni a 90° (esclusi i gomiti di raccordo). Il dislivello tra un raccordo a un apparecchio di scarico e il fondo del tubo nel ramo di raccordo alla colonna di scarico non deve superare 1 m. Se una di queste condizioni non può essere soddisfatta, la tubazione di allacciamento singola deve essere ventilata. Ne consegue che per la maggior parte delle cucine è necessaria la ventilazione degli allacciamenti. Ciò è richiesto anche dalla norma DIN 4040-100 nella sezione dedicata alla ventilazione.

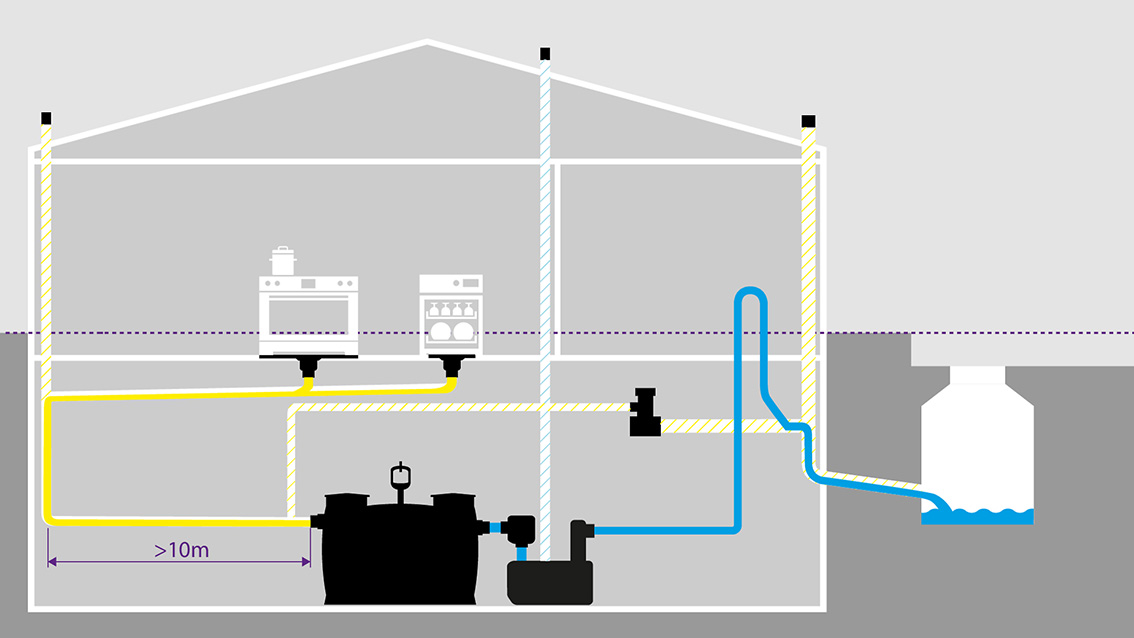

In questo caso, la cucina viene collegata tramite la ventilazione principale indicata nel disegno: il serbatoio di raccolta dell’impianto di sollevamento al CleverVent. Se la tubazione di mandata del degrassatore è più lunga di 10 m, è possibile effettuare lo scarico aggiuntivo nella fognatura tramite il CleverVent, a condizione che la cucina e l’impianto di sollevamento siano ventilati attraverso il tetto.
Con il sezionatore di rete CleverLoop e il Bypass di ventilazione CleverVent è possibile soddisfare in modo sicuro i requisiti in materia di protezione contro il riflusso e di ventilazione specificati nelle norme EN 12056, DIN 1986-100 o ÖNORM B 2501. L’idoneità all’uso pratico e la sicurezza dei prodotti sono state dimostrate nel corso di approfondite prove di omologazione condotte dal TÜV Rheinland. L’omologazione tecnica rilasciata dall’Istituto austriaco per la tecnica delle costruzioni (OIB) attesta l’idoneità e l’applicabilità di entrambi i prodotti. Inoltre, la conformità alla norma DIN SPEC 3615 conferma la qualità e la sicurezza dei prodotti.
Se la conduttura a caduta libera è correttamente dimensionata e non si supera un livello di riempimento del 70%, non è necessario prevedere un tratto di stabilizzazione tra CleverVent e CleverLoop. In caso contrario, è necessario un tratto di stabilizzazione minimo di 1 m.
Sì, è possibile. La molla è realizzata in acciaio V4A resistente alla corrosione. In questo modo, il CleverLoop è in grado di resistere anche all’acqua clorata, all’acqua di mare salata e alle acque reflue aggressive.
Il sezionatore di rete CleverLoop e il Bypass di ventilazione CleverVent sono conformi alle norme edilizie. I sistemi dispongono di un’omologazione OIB valida e recano anche il marchio di qualità svizzero Qplus Swiss Quality. Soddisfano quindi i requisiti previsti per il campo di applicazione previsto. Indipendentemente da ciò, vale quanto segue: in caso di progettazione a regola d’arte, installazione conforme alle norme secondo le nostre indicazioni del produttore e Manutenzione regolare, KESSEL garantisce naturalmente la copertura della responsabilità civile del produttore in caso di un difetto dimostrabile del prodotto.
Saremo lieti di fornirvi la documentazione tecnica, le istruzioni di installazione e i documenti di omologazione necessari, affinché la progettazione possa avvenire in modo conforme alla normativa e tracciabile. Potete contattare la nostra assistenza tecnica via e-mail all’indirizzo technik@kessel.de o per telefono al numero +49 (0) 8456 27-461.
L'installazione del CleverLoop è consentita per gli impianti di sollevamento con una potenza compresa tra almeno 1 e 2,5 kW. Poiché il Minilift, con i suoi 1.000 Watt, si colloca esattamente al limite inferiore di questo intervallo consentito, è possibile procedere senza esitazioni alla riduzione a DN 50 e all’installazione del CleverLoop.
Il sezionatore di rete CleverLoop ha un diametro interno di 48 mm.
Nella progettazione degli impianti di sollevamento, la prevalenza geodetica determina in modo determinante la potenza richiesta dalla pompa. Quanto più l’edificio è interrato, tanto maggiore è il dislivello e tanto maggiore deve essere la portata della pompa per convogliare le acque reflue verso l’alto fino al Livello di riflusso o alla fognatura. Durante l’installazione del sezionatore di rete, si considera sempre l’altezza geodetica di mandata fino al CleverLoop. Il nostro strumento di progettazione SmartSelect vi aiuta nella scelta del prodotto.
CleverVent e CleverLoop sono stati progettati per essere installati all’interno di edifici. Tuttavia, qualora fosse economicamente vantaggioso, il nostro reparto dedicato alle soluzioni personalizzate può provvedere all’installazione in un serbatoio interrato in una zona al riparo dal gelo.
Nel manicotto viene inserito un tappo terminale per manicotto, che viene fissato con un cappuccio di sicurezza, ad esempio della Ostendorf polimeri.
Il filtro a carbone attivo (Cod.art. 681258) dovrebbe essere sostituito ogni anno – o anche prima, se nella stanza si avvertono odori sgradevoli.
