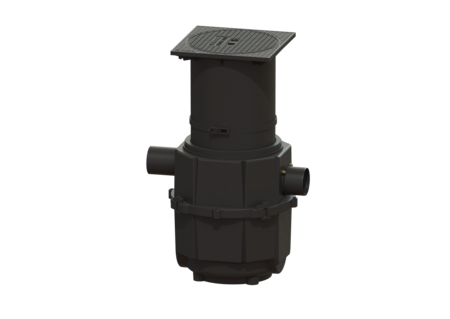

Separatori olio/benzina EasyOil
ground, LW 400, NS 1,5, Classe II, B
KESSEL Separatori olio/benzina EasyOil, dimensioni nominali 1,50, classe di carico B 125, larghezza copertura 361 mm, lunghezza copertura 361 mm, installazione interrata, contenuto del sedimentatore di fanghi 17 l, volume totale 43 l
- Tenuta resistente nel tempo fino alla sommità del terreno
- Resistente e adatto a E10 e biodiesel al 100%
- In via opzionale con valvola antiriflusso a norma DIN 13564
| Cod. Art. | 99601.002B |
|---|---|
| GTIN (EAN) | 4026092030950 |
| Gruppo di prezzo | 60 |
Separatori olio/benzina EasyOil ground, LW 400, NS 1,5, Classe II, B
Il disoleatore è adatto all’installazione interrata. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi e di un dispositivo di chiusura autonomo. Due o più coperture a tenuta stagna rispetto all’acqua di superficie consentono un facile accesso per i lavori di pulizia e manutenzione. Per la classe di carico D è necessario installare in loco una piastra di distribuzione del carico. I piani di rinforzo sono disponibili presso KESSEL. Garanzia di 20 anni sul materiale PE. Indicazione: prima dell'ordine è necessaria l'approvazione delle autorità competenti. Variante Dimensioni nominali (NS): 1,50 Tipo di smaltimento: manuale con tubo flessibile di aspirazione Inserto a coalescenza: no Portata (DIN 19901): E2 Caratteristiche generali Materiale: PE Situazione di installazione: installazione interrata Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Classe dell’impianto di separazione: II Gamma di applicazione per i liquidi leggeri:: da 0,85 a 0,95 g/cm3 Dimensioni Peso netto: 23 kg Peso lordo: 28 kg Sopralzo: 50 mm Profondità di posa: 231 - 324 mm Tipo di regolazione in altezza: rialzo telescopico, inclinabile di 5 gradi Lunghezza d’ingombro: 582 mm Larghezza d’ingombro: 520 mm Lunghezza imballaggio: 800 mm Larghezza imballaggio: 700 mm Altezza imballaggio: 850 mm Serbatoio/corpo base Altezza tubo di uscita rispetto al fondo del serbatoio: 342 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 389 mm Larghezza nominale (DA) della uscita: 110 mm Larghezza nominale (DN) dell’uscita: 100 mm Larghezza nominale (DA) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 mm Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi KG PVC a norma DIN 19534, PP o AS Diametro interno del serbatoio (DI): 400 mm Caratteristiche di copertura Tipo di copertura: Piastra di copertura Materiale della copertura : Ghisa grigia Colore della copertura: nero Larghezza della copertura: 361 mm Altezza della copertura: 46 mm Lunghezza della copertura: 361 mm Blocco: sbloccato Classe di carico: B 125 (EN 124) Tenuta: tenuta antiodore e a tenuta stagna Contenuto di acque di scarico Volume complessivo: 43 l Contenuto del sedimentatore: 17 l Quantità di liquidi leggeri accumulabile: 18 l Comando Centralina: no
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pozzetto di prelievo LW 1000, DN 100, classe B | 9151010B | Mostra |
 | Prolunga Sistema 400, H: 600 mm, accorciabile | 915402 | Mostra |
 | Pozzetto di prelievo Tipo Monaco, DN 100, classe B | 915761/120B-1000 | Mostra |
 | Pozzetto di prelievo DN 100, con Staufix, classe B | 915761/120B-SWA | Mostra |
 | Pozzetto di prelievo LW 400, DN 100/150, classe A | 915880A | Mostra |
 | Pozzetto di prelievo LW 400, DN 100/150, classe B | 915880B | Mostra |
 | Pozzetto di prelievo d: 450 mm, DN 100, classe A | 915881A | Mostra |
 | Pozzetto di prelievo d: 450 mm, DN 100, classe B | 915881B | Mostra |
 | Prolunga d: 600 mm, Soprelevazione 500 mm | 917460 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Rialzo per LW 400, con anello di fissaggio | 680311 | Mostra |
 | Anello di fissaggio per il sistema di pozzetto LW 400 | 680314 | Mostra |
 | Piastra di copertura cl. B, ghisa grigia, non bloccata, LW400 | 680317 | Mostra |
 | Costruzione di uscita per i separatori di olio/benzina NS 1,5 | 680333 | Mostra |
 | Adattatore Piastra con bocchettone | 680334 | Mostra |
 | Guarnizione per il bocchettone di scarico | 680335 | Mostra |
 | Guarnizione resistente all’olio, d: 468 mm | 680336 | Mostra |
| Disegno CAD | |
|---|---|
| Dichiarazione di prestazione |
- Materiale (material):
PE
- Situazione di installazione (einbausituation):
installazione interrata
- Dimensioni nominali (NS) (nenngroesse): 1,5
- Classe di carico (belastungsklasse): B 125 (EN 124)
- Profondità di posa (einbautiefe): 231 mm
