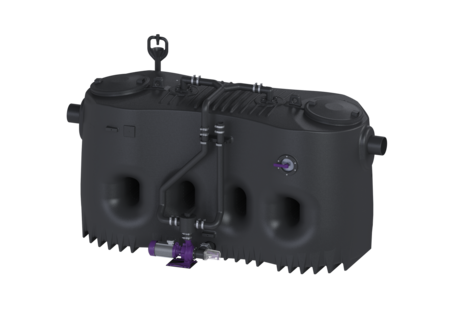

Degrassatore EasyClean free
NS 20, Mix & Pump, a sinistra
KESSEL Degrassatore EasyClean free, smaltimento Mix & Pump, dimensioni nominali 20, direzione di flusso a sinistra, centralina sì, installazione d'appoggio, tipo di smaltimento sistema di smaltimento e spurgo manuale, no
- Oblò di ispezione, sistema di riempimento di serie
- Smaltimento e pulizia inodori e puliti
- Semplice comando
| Item no. | 93020-01-MS-L |
|---|---|
| GTIN | 4026092105092 |
| Price group | 60 |

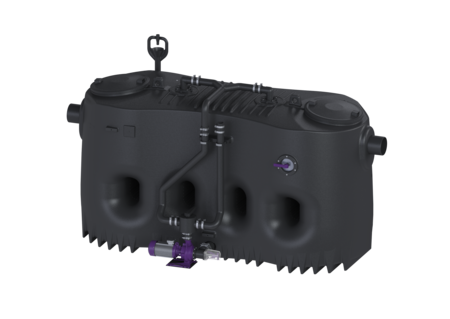

Degrassatore EasyClean free NS 20, Mix & Pump, a sinistra
Il separatore per acque di scarico contenenti grassi è adatto all’installazione d'appoggio nei locali protetti dal gelo e non utilizza componenti metallici nel serbatoio. Il serbatoio di raccolta in materiale plastico resistente nel tempo (PE) è dotato di un sedimentatore di fanghi integrato e include una base a forma conica per uno smaltimento rapido e pulito. Due coperchi tenuta antiodore con chiusura a leva rapida consentono un facile accesso per i lavori di pulizia e manutenzione. L’innovativo sistema Schredder-Mix con trituratore integrato consente l’omogeneizzazione e il ricircolo del contenuto del serbatoio. La pulizia e lo smaltimento inodore avvengono per mezzo di una pompa collocata esternamente, con valvola a 2 vie e leva di commutazione, separabile con una paletta di chiusura. Dopo lo smaltimento, nel serbatoio rimangono solo 3 litri di volume residuo di fanghi. Il comando manuale avviene tramite una centralina di facile utilizzo, che può essere integrata nel sistema di gestione centralizzato dell'edificio per mezzo di un contatto a potenziale zero. Garanzia di 20 anni sul materiale PE. Variante Paletta di chiusura: sì Direzione di flusso: a sinistra Variante di smaltimento: Mix & Pump Sistema Schredder-Mix: sì Oblò d’ispezione: sì Dimensioni nominali (NS): 20 SonicControl: no Impianto di smaltimento: Pompa di smaltimento Dispositivo di riempimento a norma DIN 1988: sì Tipo di smaltimento: sistema di smaltimento e spurgo manuale Alimentazione d’acqua: 1 valvola a vite 1” Portata (DIN 19901): F3 Caratteristiche generali Materiale: PE Situazione di installazione: installazione d'appoggio Condizioni di consegna: Pronto all’installazione (componenti elettrici e pezzi di collegamento devono essere collegati in cantiere) In dotazione: Raccordo Storz B R 2 1/2” per l’autospurgo Dimensioni Peso netto: 415 kg Peso lordo: 470 kg Lunghezza della superficie di installazione: 3530 mm Larghezza della superficie di installazione: 1680 mm Altezza della superficie di installazione: 1950 mm Lunghezza imballaggio: 3530 mm Larghezza imballaggio: 1680 mm Altezza imballaggio: 2085 mm Serbatoio/corpo base Potenza nominale (PN): 10 Uscita in pressione (DN): 65 Uscita in pressione (DA): 75 mm Altezza tubo di uscita rispetto al fondo del serbatoio: 1130 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 1200 mm Larghezza nominale (DA) della uscita: 200 mm Larghezza nominale (DN) dell’uscita: 200 mm Larghezza nominale (DA) dell’entrata: 200 mm Larghezza nominale (DN) dell’entrata: 200 mm Collegamento del bocchettone di entrata/uscita: Tubi PE HD a norma DIN 19537, tubi HT a norma DIN 19560, PP o AS Apertura di manutenzione: 420 mm Caratteristiche di copertura Tipo di copertura: Coperchio Materiale della copertura : Materiale plastico Colore della copertura: viola Blocco: Chiusura a leva rapida Tenuta: tenuta antiodore Contenuto di acque di scarico Contenuto del separatore: 1730 l Volume complessivo: 3730 l Contenuto del sedimentatore: 2000 l Quantità di grassi accumulabile: 800 l Trasportatore Pompa: SPF 300 KE 2.0 Numero di pompe: 1 Peso, pompa: 44 kg Tipo di collegamento: Connessione diretta Classe di protezione: I Classe di isolamento: F Cosφ – fattore di potenza: 0,87 Tipo di protezione della pompa: IP 55 Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 60 m³/h Prevalenza max.: 17 m Numero di giri: 2850 U/min Potenza P1: 3,6 kW Potenza P2: 3 kW Tipo di funzionamento: S2 - 30 min. Tipo di cavo di collegamento della pompa: H07RN-F 7G 1,5 mm² Tipo di girante: Girante radiale con trituratore Lunghezza del cavo di alimentazione della pompa: 5 m Corrente nominale: 6,2 A Comando Centralina: sì Interruttore salvamotore: sì Protezione necessaria (RCD): 30 mA Tipo di protezione della centralina: IP54 Frequenza di rete: 50 Hz Tensione di funzionamento: 400 V Tipo di collegamento: Connessione diretta Contatto a potenziale zero: sì Interfaccia GSM: no Interfaccia USB: no Funzione di diario d’esercizio: no Display multi-riga: no Batteria tampone: no Sistema di auto-diagnostica (SDS): sì Protezione necessaria (centralina): Protezione tramite centralina da 400 V
| Title | Item no. |
|---|
| Title | Item no. |
|---|
| Title | Item no. | ||
|---|---|---|---|
 | Pozzetto di prelievo DN 200, orizzontale | 915883 | Show |
 | Misuratore di spessore SonicControl, per degrassatori | 917821 | Show |
 | Kit prolunga per cavi 10m, per SonicControl degrassatore | 917871 | Show |
| Kit prolunga per cavi 20m, per SonicControl degrassatore | 917872 | Show |
| Kit prolunga per cavi 30m, per SonicControl degrassatore | 917873 | Show |
Assembly Drawing
| Title | Item no. | ||
|---|---|---|---|
 | Guarnizione DN 150 | 680003 | Show |
 | Fascetta per tubo d: 110 mm | 680126 | Show |
 | Valvola Ri-distributore a 2 vie | 680275 | Show |
 | Paletta di chiusura DN 100, materiale plastico, orizzontale | 680329 | Show |
 | Tubo flessibile di collegamento DN 100, L: 100 mm | 680434 | Show |
 | Tubo flessibile di collegamento con fascette per tubo, DN 75, L: 100 mm | 680555 | Show |
 | Motoriduttore per SPF 300 KE, IP 55 | 680916 | Show |
 | Alloggiamento della pompa per SPF 300 KE | 680917 | Show |
 | Centralina Connect 400 V, degrassatori | 681095 | Show |
 | Oblò d’ispezione per i degrassatori EasyClean | 913109 | Show |
 | Coperchio d: 625 mm | 916901 | Show |
 | Chiusura di bloccaggio per il coperchio 625 mm | 917001 | Show |
 | Guarnizione per coperchio 625 mm | 917201 | Show |
 | Girante radiale con piatto di taglio e turbina, 3,0 kW | 917854 | Show |
 | Piastra tranciante per le pomp 3,0 kW | 917855 | Show |
 | Pompa di ricambio SPF 300 KE 2.0 Omogeneizzatore, 3,0 kW | 917856 | Show |
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Declaration of Performance | |
| Declaration of Conformity |
- Centralina (schaltgeraet):
sì
- Materiale (material):
PE
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Impianto di smaltimento (entsorgungseinrichtung):
Pompa di smaltimento
- Situazione di installazione (einbausituation):
installazione d'appoggio
- Marchio CE (ce_kennzeichnung):
sì
- Sistema Schredder-Mix (schredder_mix_system):
sì
- Dimensioni nominali (NS) (nenngroesse): 20
- Oblò d’ispezione (schauglas): sì
- Dispositivo di riempimento a norma DIN 1988 (fuelleinrichtung): sì
- Larghezza della superficie di installazione (aufstellflaeche_breite): 1.680 mm
- Lunghezza della superficie di installazione (aufstellflaeche_laenge): 3.530 mm
