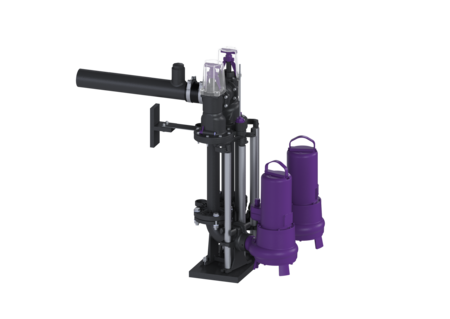

K. installazione pompa Retrofit L
Duo, GTK 3700, Sonda Idrostatica
KESSEL K. installazione pompa Retrofit L Duo, acque di scarico con e senza sostanze fecali, installazione nel serbatoio di raccolta in loco, con 2 pompe GTK 3700 sommersa, dispositivo di allarme con sì, 400 V, portata 82 m³/h
| Cod. Art. | 8744034 |
|---|---|
| GTIN (EAN) | 4026092103579 |
| Gruppo di prezzo | 60 |

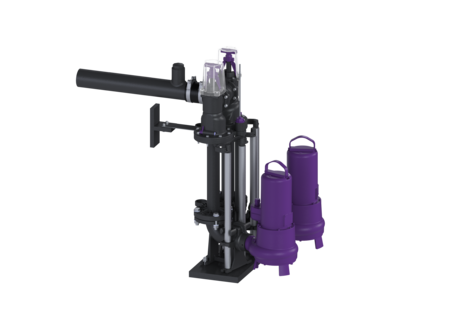

K. installazione pompa Retrofit L Duo, GTK 3700, Sonda Idrostatica
Il kit di installazione della pompa per l'installazione in serbatoi di raccolta esistenti per acque di scarico con e senza sostanze fecali è dotato di due pompe allagabili, due blocchi antiriflusso e due valvole di intercettazione. Le aste scorrevoli in metallo sono utilizzate per montare e fissare le pompe. Il sistema viene comandato attraverso il controllo della pressione tramite una centralina di facile utilizzo. Variante Tipo d’impianto: Impianto doppio Paletta di chiusura: sì Installazione: Installazione con pompe sommerse Comando della pompa: Centralina Blocco antiriflusso: integrato Uscita in pressione: verticale (versione speciale, su richiesta), orizzontale (versione standard) Caratteristiche generali Norma: EN 12050-2 e EN 12050-1 (senza requisiti ATEX) Tipo di acque di scarico: con e senza sostanze fecali Situazione di installazione: installazione nel serbatoio di raccolta in loco Tipo di impianto: Duo Dimensioni Peso netto: 155,6 kg Peso lordo: 155,6 kg Lunghezza imballaggio: 1090 mm Larghezza imballaggio: 615 mm Altezza imballaggio: 1062 mm Diametro minimo pozzetto in loco: 1000 mm Altezza minima vano della pompa: 800 mm Serbatoio/corpo base Uscita in pressione (DN): 80 Uscita in pressione (DA): 90 mm Trasportatore Pompa: GTK 3700 Numero di pompe: 2 Tensione di funzionamento: 400 V Frequenza di rete: 50 Hz Classe di protezione: I Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 82 m³/h Prevalenza max.: 23,5 m Numero di giri: 2900 U/min Potenza P1: 3,7 kW Potenza P2: 3,1 kW Tipo di funzionamento: S1 Tipo di cavo di collegamento della pompa: H07RN-F 7G 1,5 mm² Tipo di girante: Girante monocanale Protezione necessaria (pompa): 3 x C 32 A Lunghezza del cavo di alimentazione della pompa: 10 m Corrente nominale: 6,5 A Comando Centralina: Connect Pro Tensione di funzionamento: 400 V Frequenza di rete: 50/60 Hz Corrente nominale(max.): 9 A Potenza di uscita (max.): 6,2 kW Prestazioni Modalità attiva: 3,0 W Tipo di protezione della centralina: IP 54 Salvamotore: si (elettronicamente) Protezione necessaria (centralina): C 16 A / C 20 A Sistema di auto-diagnostica (SDS): sì Interruttore principale: sì Batteria tampone: sì Display multi-riga: sì Second Screen: sì (Wi-Fi) Funzione di diario d’esercizio: sì Modbus (GLT o gateway): sì (RTU) Contatto a potenziale zero: sì (2) Dispositivo di allarme: sì Generatore di segnali esterno: sì Strumento di rilevazione del livello: Sonda di livello Tipo di rilevazione del livello: idrostatico SonicControl Opzione: sì Riempimento Opzione: sì Interfaccia USB: no
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Dichiarazione di conformità |
- Centralina (schaltgeraet): Connect Pro
- Dispositivo di allarme (alarmgeber): sì
- Pompa (pumpe): GTK 3700
- Tipo di acque di scarico (abwasserart_de): con e senza sostanze fecali
- Tipo di girante (laufrad_typ): Girante monocanale
