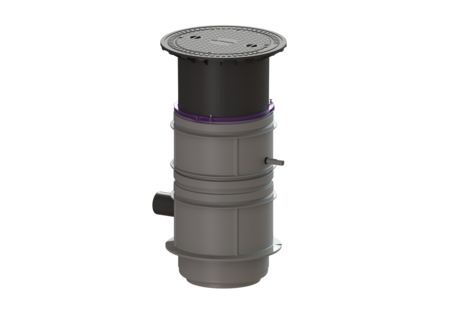

Stazio. pompaggio Aquapump Medium Tronic, STZ 1000, 1300-1750 mm, A
La stazione di pompaggio per acque di scarico contenenti sostanze fecali è dotata di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta è costituito da un pozzetto LW 600 in materiale plastico resistente nel tempo (PE-LLD) con vano pompa aperto e possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati. Variante Tipo d’impianto: Unità singola Guarnizione passante per il tubo vuoto per cavi (DN): 100 Gradini di salita: no Guarnizione passante per il condotto di aerazione (DN): 100 Installazione: Installazione con pompe sommerse Comando della pompa: Centralina Blocco antiriflusso: integrato Uscita in pressione: orizzontale Sistema di pozzetto: LW 600 Caratteristiche generali Norma: EN 12050-2, EN 12050-2 e EN 12050-1 (senza requisiti ATEX) Tipo di acque di scarico: con e senza sostanze fecali Situazione di installazione: installazione interrata Tipo di impianto: Tronic Dimensioni Peso netto: 130 kg Peso lordo: 142 kg Resistenza all’acqua freatica dal fondo serbatoio: 2500 mm Diametro: 809 mm Diametro interno (DI): 600 mm Profondità di posa: 1300 - 1750 mm Lunghezza: 1000 mm Larghezza: 806 mm Lunghezza imballaggio: 1200 mm Larghezza imballaggio: 800 mm Altezza imballaggio: 1720 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Collegamento tubo per cavi (DN): 100 Collegamento di sfiato (DN): 100 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 894 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 400 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 475 mm Larghezza nominale (DN) dell’entrata: 150 Numero di entrate: 1 Diametro interno del serbatoio (DI): 600 mm Volume di pompaggio: 30 l Caratteristiche di copertura Tipo di copertura: Piastra di copertura rotonda Classe di carico: A 15 (EN 124) Trasportatore Pompa: STZ 1000 Numero di pompe: 1 Peso, pompa: 10 kg Tipo di collegamento: Schuko a 2 poli Tensione di funzionamento: 230 V Classe di protezione: I Classe di isolamento: F Tipo di protezione della pompa: IP 68 (3 m) Temperatura materiale (permanente) max.: 40 °C Portata max.: 11,5 m³/h Prevalenza max.: 10 m Numero di giri: 2800 U/min Potenza P1: 1,2 kW Potenza P2: 0,69 kW Tipo di funzionamento: S3 - 50% Tipo di girante: Trituratore Lunghezza del cavo di alimentazione della pompa: 10 m Corrente nominale: 5,2 A Comando Centralina: Comfort Funzionamento della centralina: Con messaggio di allarme Interruttore salvamotore: sì Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Campana ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP 54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli Contatto a potenziale zero: sì Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Versione di dispositivo di avviso: segnale acustico e ottico Protezione necessaria (centralina): C 16 A
Stazio. pompaggio Aquapump Medium
Tronic, STZ 1000, 1300-1750 mm, A
KESSEL Stazio. pompaggio Aquapump Medium, Tronic, con ingressi, acque di scarico con e senza sostanze fecali, classe di carico A 15, profondità di installazione 1300 - 1750 mm, con una STZ 1000 pompa sommersa
- rialzo regolabile in altezza
- Preconfigurato in fabbrica
- Sistema di pozzetto LW 600 adatto all’installazione interrata
| Cod. Art. | 827721A |
|---|---|
| GTIN (EAN) | 4026092077696 |
| Gruppo di prezzo | 60 |

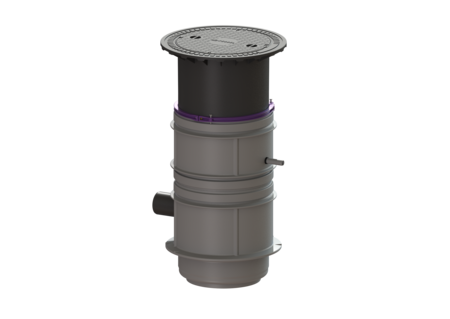

Stazio. pompaggio Aquapump Medium Tronic, STZ 1000, 1300-1750 mm, A
La stazione di pompaggio per acque di scarico contenenti sostanze fecali è dotata di una o due pompe ad immersione e di un blocco antiriflusso. Il serbatoio di raccolta è costituito da un pozzetto LW 600 in materiale plastico resistente nel tempo (PE-LLD) con vano pompa aperto e possibilità di collegamento universali. Le chiusure rapide consentono la facile rimozione dei componenti integrati. Variante Tipo d’impianto: Unità singola Guarnizione passante per il tubo vuoto per cavi (DN): 100 Gradini di salita: no Guarnizione passante per il condotto di aerazione (DN): 100 Installazione: Installazione con pompe sommerse Comando della pompa: Centralina Blocco antiriflusso: integrato Uscita in pressione: orizzontale Sistema di pozzetto: LW 600 Caratteristiche generali Norma: EN 12050-2, EN 12050-2 e EN 12050-1 (senza requisiti ATEX) Tipo di acque di scarico: con e senza sostanze fecali Situazione di installazione: installazione interrata Tipo di impianto: Tronic Dimensioni Peso netto: 130 kg Peso lordo: 142 kg Resistenza all’acqua freatica dal fondo serbatoio: 2500 mm Diametro: 809 mm Diametro interno (DI): 600 mm Profondità di posa: 1300 - 1750 mm Lunghezza: 1000 mm Larghezza: 806 mm Lunghezza imballaggio: 1200 mm Larghezza imballaggio: 800 mm Altezza imballaggio: 1720 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Collegamento tubo per cavi (DN): 100 Collegamento di sfiato (DN): 100 Altezza centro tubo di uscita rispetto al fondo del serbatoio: 894 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 400 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 475 mm Larghezza nominale (DN) dell’entrata: 150 Numero di entrate: 1 Diametro interno del serbatoio (DI): 600 mm Volume di pompaggio: 30 l Caratteristiche di copertura Tipo di copertura: Piastra di copertura rotonda Classe di carico: A 15 (EN 124) Trasportatore Pompa: STZ 1000 Numero di pompe: 1 Peso, pompa: 10 kg Tipo di collegamento: Schuko a 2 poli Tensione di funzionamento: 230 V Classe di protezione: I Classe di isolamento: F Tipo di protezione della pompa: IP 68 (3 m) Temperatura materiale (permanente) max.: 40 °C Portata max.: 11,5 m³/h Prevalenza max.: 10 m Numero di giri: 2800 U/min Potenza P1: 1,2 kW Potenza P2: 0,69 kW Tipo di funzionamento: S3 - 50% Tipo di girante: Trituratore Lunghezza del cavo di alimentazione della pompa: 10 m Corrente nominale: 5,2 A Comando Centralina: Comfort Funzionamento della centralina: Con messaggio di allarme Interruttore salvamotore: sì Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Campana ad immersione Tipo di rilevazione del livello: pneumatica Tipo di protezione della centralina: IP 54 Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli Contatto a potenziale zero: sì Interfaccia GSM: sì Interfaccia USB: sì Funzione di diario d’esercizio: sì Display multi-riga: sì Batteria tampone: sì Sistema di auto-diagnostica (SDS): sì Versione di dispositivo di avviso: segnale acustico e ottico Protezione necessaria (centralina): C 16 A
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Data Sheet | |
|---|---|
| Manuali |
- Centralina (schaltgeraet): Comfort
- TÜV voto di prova (pruefzeichen):
ID 1111241940
- Situazione di installazione (einbausituation):
installazione interrata
- Marchio CE (ce_kennzeichnung):
sì
- Classe di carico (belastungsklasse): A 15 (EN 124)
- Pompa (pumpe): STZ 1000
- Profondità di posa (einbautiefe): 1.300 mm
- Tipo di girante (laufrad_typ): Trituratore
- Larghezza nominale (DN) dell’entrata (zulauf_nennweite_dn): 150
- Tipo di acque di scarico (abwasserart_de):
con e senza sostanze fecali
