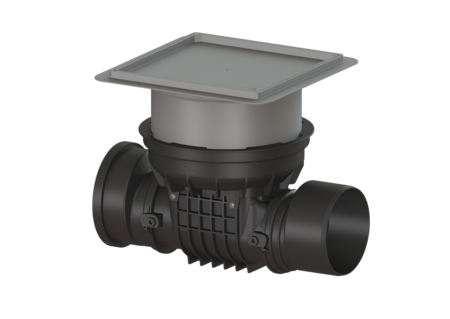

Valvola antiriflusso Staufix
DN200 Pavimento piastrellabile Tipo 2 R
KESSEL Valvola antiriflusso Staufix, DN 200, acque di scarico con o senza sostanze fecali (ÖNORM Austria), chiusura Lock & Lift, installazione nel pavimento, tipo di copertura piastra di copertura piastrellabile, sì
- La valvola a cerniera contro i roditori opzionale garantisce una sicurezza supplementare.
- Montaggio flessibile, disponibilità di diverse coperture per l’installazione nel pavimento
- In alternativa, disponibile anche come set modulare
| Cod. Art. | 730200.10XR |
|---|---|
| GTIN (EAN) | 4026092076576 |
| Gruppo di prezzo | 10 |
Valvola antiriflusso Staufix DN200 Pavimento piastrellabile Tipo 2 R
La valvola antiriflusso per acque di scarico con e senza sostanze fecali (ÖNORM Austria) è dotata di due sportelli meccanici che si chiudono automaticamente in caso di riflusso. Uno sportello funge anche da chiusura di emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, i sistemi esistenti possono essere facilmente convertiti alla valvola antiriflusso StaufixControl. Variante Clapet in acciaio inox per protezione contro i roditori: sì Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 200 Diametro esterno (DA): 200 mm Indicazione della larghezza nominale: Idraulica pari a DN 150 Tipo di acque di scarico: con o senza sostanze fecali (ÖNORM Austria) Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Protezione antiriflusso: Tipo 2 Tenuta: a tenuta stagna Dimensioni Peso netto: 8,5 kg Peso lordo: 11,1 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 8 mm Profondità di posa: 341 - 464 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 586 mm Larghezza: 444 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 486 mm Altezza imballaggio: 496 mm Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Tenuta: a tenuta stagna Altezza max. del rivestimento: 16 mm
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
| Title | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore a distanza la segnal. ottica/acu. in caso riflusso | 72222 | Mostra |
 | Ricevitore radio come presa di commutazione | 72223 | Mostra |
 | Coperchio StaufixControl, DN 90 - 100 | 72224 | Mostra |
 | Coperchio StaufixControl, DN 125 - 200 | 72225 | Mostra |
 | Prolunga installazione in profondità, con flangia | 830070 | Mostra |
 | Prolunga insta. in profondità, Flangia/contro-fl. | 830073 | Mostra |
 | Prolunga Pavimento, per il calcestruzzo imp. | 830075 | Mostra |
| Title | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 125-200 | 686113 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Guarnizione Guarnizione a labbro, sistema 330 mm | 686115 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Clapet antiriflusso DN 125/150 | 70232 | Mostra |
 | Clapet antiriflusso DN 125/150, con attacco in acciaio inox | 70234 | Mostra |
 | Porta paletta DN 125/150, con guarnizione | 70242 | Mostra |
 | Coperchio DN125-200, con chiusura di emergenza | 72230 | Mostra |
 | Piastra di copertura a tenuta stagna, nera 366x366 mm | 830050 | Mostra |
 | Riduzione raccordo maschio DN 200, con guarnizione condotto tubo | 83084 | Mostra |
 | Manicotto DN 200, con guarnizione condotto tubo | 83088 | Mostra |
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Test Reports and Certificates | |
| Declaration of Performance |
- Larghezza nominale (DN) (nennweite): 200
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Protezione antiriflusso (rueckstauschutz): Tipo 2
- Clapet in acciaio inox per protezione contro i roditori (edelstahlklappe_rattenschutz): sì
- Lunghezza (laenge): 586 mm
- Larghezza (breite): 444 mm
