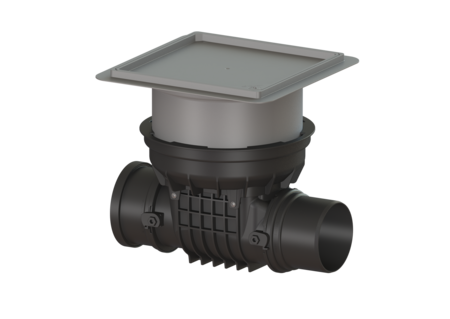

Valvola antiriflusso Staufix
DN150 Pavimento piastrellabile Tipo 2 R
KESSEL Valvola antiriflusso Staufix, DN 150, acque di scarico senza sostanze fecali, chiusura Lock & Lift, installazione nel pavimento, tipo di copertura piastra di copertura piastrellabile, sì
- La valvola a cerniera contro i roditori opzionale garantisce una sicurezza supplementare.
- Montaggio flessibile, disponibilità di diverse coperture per l’installazione nel pavimento
- In alternativa, disponibile anche come set modulare

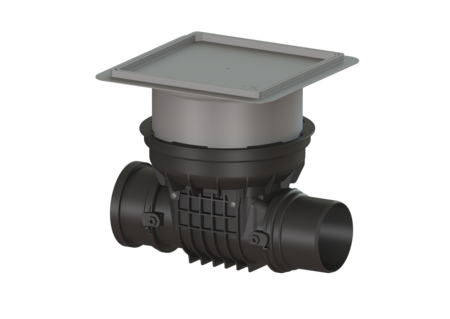

| Cod. Art. | 730150.10XR |
|---|---|
| GTIN (EAN) | 4026092076514 |
| Gruppo di prezzo | 10 |
Valvola antiriflusso Staufix DN150 Pavimento piastrellabile Tipo 2 R
La valvola antiriflusso per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno. Una cerniera serve contemporaneamente come chiusura di emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere convertiti senza problemi nella valvola antiriflusso StaufixControl. Variante Clapet in acciaio inox per protezione contro i roditori: sì Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 150 Diametro esterno (DA): 160 mm Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Protezione antiriflusso: Tipo 2 Dimensioni Peso netto: 8 kg Peso lordo: 10,6 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 8 mm Profondità di posa: 341 - 464 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 523 mm Larghezza: 444 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 486 mm Altezza imballaggio: 496 mm Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Tenuta: a tenuta stagna Altezza max. del rivestimento: 16 mm
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore a distanza la segnal. ottica/acu. in caso riflusso | 72222 | Mostra |
 | Ricevitore radio come presa di commutazione | 72223 | Mostra |
 | Coperchio chiusura StaufixContr DN90-100 | 72224 | Mostra |
 | Coperchio chius StaufixContr DN125-200 | 72225 | Mostra |
 | Prolunga installazione in profondità, con flangia | 830070 | Mostra |
 | Prolunga insta. in profondità, Flangia/contro-fl. | 830073 | Mostra |
 | Prolunga Pavimento, per il calcestruzzo imp. | 830075 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 125-200 | 686113 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Guarnizione Guarnizione a labbro, sistema 330 mm | 686115 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Clapet antiriflusso DN 125/150 | 70232 | Mostra |
 | Clapet antiriflusso DN 125/150, con attacco in acciaio inox | 70234 | Mostra |
 | Porta paletta DN 125/150, con guarnizione | 70242 | Mostra |
 | Coperchio DN125-200, con chiusura di emergenza | 72230 | Mostra |
 | Piastra di copertura a tenuta stagna, nera 366x366 mm | 830050 | Mostra |
 | Riduzione raccordo maschio DN 150, con guarnizione condotto tubo | 83083 | Mostra |
 | Manicotto DN 150, con guarnizione | 83087 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 150
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de):
senza sostanze fecali
- Protezione antiriflusso (rueckstauschutz): Tipo 2
- Clapet in acciaio inox per protezione contro i roditori (edelstahlklappe_rattenschutz): sì
- Lunghezza (laenge): 523 mm
- Larghezza (breite): 444 mm
