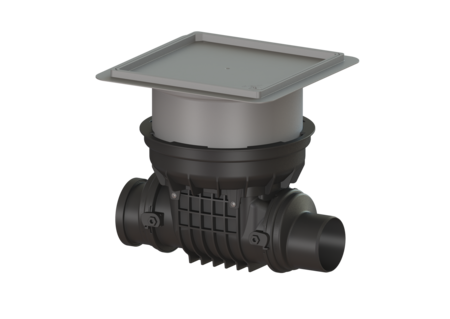

Valvola antiriflusso Staufix
DN 125 Pavimento piastrellabile Tipo 2
La valvola antiriflusso per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno. Una cerniera serve contemporaneamente come chiusura di emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere convertiti senza problemi nella valvola antiriflusso StaufixControl.
- La valvola a cerniera contro i roditori opzionale garantisce una sicurezza supplementare.
- Montaggio flessibile, disponibilità di diverse coperture per l’installazione nel pavimento
- In alternativa, disponibile anche come set modulare
Cod. Art. | 730125.10X |
---|---|
GTIN (EAN) | 4026092076446 |
Gruppo di prezzo | 10 |
Valvola antiriflusso Staufix DN 125 Pavimento piastrellabile Tipo 2
La valvola antiriflusso per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno. Una cerniera serve contemporaneamente come chiusura di emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere convertiti senza problemi nella valvola antiriflusso StaufixControl. Variante Clapet in acciaio inox per protezione contro i roditori: no Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 125 Diametro esterno (DA): 125 mm Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Protezione antiriflusso: Tipo 2 Dimensioni Peso netto: 7,8 kg Peso lordo: 10,4 kg Resistenza all’acqua freatica dal fondo serbatoio: 3 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 8 mm Profondità di posa: 341 - 464 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 444 mm Lunghezza: 511 mm Larghezza imballaggio: 486 mm Altezza imballaggio: 496 mm Lunghezza imballaggio: 586 mm Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Coperchio di chiusura: Lock & Lift Classe di carico: K 3 (EN 1253-1) Tenuta: a tenuta stagna Altezza max. del rivestimento: 16 mm
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Segnalat dist ottico/acust StaufixContr | 72222 | Mostra | |
Ricevitore radio presa di commutazione | 72223 | Mostra | |
Coperchio chiusura StaufixContr DN90-100 | 72224 | Mostra | |
Coperchio chius StaufixContr DN125-200 | 72225 | Mostra | |
Prolunga installazione in profondità, con flangia | 830070 | Mostra | |
Pz prolunga, fla/contro-fla, sotto pav | 830073 | Mostra | |
Pz prolunga, flangia, calcestruzzo imper | 830075 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Batteria 3 V per unità di controllo | 680665 | Mostra | |
Guarnizione Guarnizione coperchio Staufix DN 125-200 | 686113 | Mostra | |
Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra | |
Guarnizione Guarnizione a labbro, sistema 330 mm | 686115 | Mostra | |
Imbuto di prova | 70214 | Mostra | |
Clapet antiriflusso Ø 125/160 | 70232 | Mostra | |
Pezzo inseribile con guarniz. Ø 125/160 | 70242 | Mostra | |
Coperchio chiusura DN125-200chiusura eme | 72230 | Mostra | |
Copertura tenuta acqua superficie nera | 830050 | Mostra | |
Staufix Premium Raccordo maschio DN 125 | 83082 | Mostra | |
Staufix Premium Raccordo femmina DN 125 | 83086 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 125
- Materiale della copertura (abdeckung_material): Materiale plastico
- Situazione di installazione (einbausituation): all’interno degli edifici – installazione nel pavimento
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
- Protezione antiriflusso (rueckstauschutz): Tipo 2
- Clapet in acciaio inox per protezione contro i roditori (edelstahlklappe_rattenschutz): no
- Lunghezza (laenge): 511 mm
- Larghezza (breite): 444 mm
