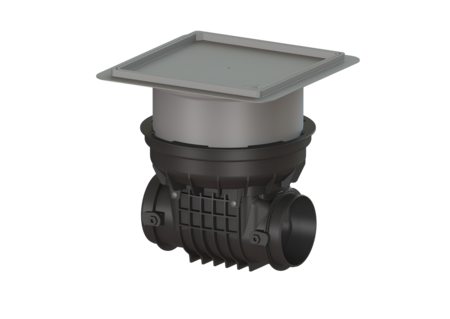

Corpo base Staufix tipo 2
DN 125-200, Pavimento, piastrellabile
Il corpo base Staufix per le acque di scarico non contenenti sostanze fecali è dotato di due clapet meccaniche, che si chiudono automaticamente in caso di riflusso. Una clapet serve anche come chiusura di emergenza bloccabile manualmente. Raccordo maschio e manicotto nelle dimensioni richieste sono disponibili in via opzionale. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente convertiti nella valvola antiriflusso StaufixControl.
- Facile conversione in StaufixControl
- Installazione flessibile
- Sono disponibili diverse coperture per l’installazione a pavimento
| Cod. Art. | 730000.15X |
|---|---|
| GTIN (EAN) | 4026092076286 |
| Gruppo di prezzo | 10 |
Corpo base Staufix tipo 2 DN 125-200, Pavimento, piastrellabile
Il corpo base Staufix per le acque di scarico non contenenti sostanze fecali è dotato di due clapet meccaniche, che si chiudono automaticamente in caso di riflusso. Una clapet serve anche come chiusura di emergenza bloccabile manualmente. Raccordo maschio e manicotto nelle dimensioni richieste sono disponibili in via opzionale. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente convertiti nella valvola antiriflusso StaufixControl. Variante Clapet in acciaio inox per protezione contro i roditori: no Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 125-200 Indicazione della larghezza nominale: Idraulica pari a DN 150 Situazione di installazione: all’interno degli edifici – installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Protezione antiriflusso: Tipo 2 Dimensioni Peso netto: 7,1 kg Peso lordo: 9,7 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 8 mm Profondità di posa: 341 - 464 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 444 mm Lunghezza: 444 mm Larghezza imballaggio: 486 mm Altezza imballaggio: 496 mm Lunghezza imballaggio: 586 mm Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 368 mm Altezza della copertura: 48 mm Lunghezza della copertura: 368 mm Coperchio di chiusura: serrato Classe di carico: K 3 (EN 1253-1) Tenuta: a tenuta stagna Altezza max. del rivestimento: 16 mm
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Staufix Premium Raccordo maschio DN 125 | 83082 | Mostra |
 | Staufix Premium Raccordo maschio DN 150 | 83083 | Mostra |
 | Staufix Premium Raccordo maschio DN 200 | 83084 | Mostra |
 | Staufix Premium Raccordo femmina DN 125 | 83086 | Mostra |
 | Staufix Premium Raccordo femmina DN 150 | 83087 | Mostra |
 | Staufix Premium Raccordo femmina DN 200 | 83088 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 125-200 | 686113 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Guarnizione Guarnizione a labbro, sistema 330 mm | 686115 | Mostra |
 | Imbuto di prova | 70214 | Mostra |
 | Clapet antiriflusso Ø 125/160 | 70232 | Mostra |
 | Pezzo inseribile con guarniz. Ø 125/160 | 70242 | Mostra |
 | Coperchio chiusura DN125-200chiusura eme | 72230 | Mostra |
 | Copertura tenuta acqua superficie nera | 830050 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Larghezza nominale (DN) (nennweite): 125-200
- Lunghezza (laenge): 444 mm
- Larghezza (breite): 444 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 2
- Clapet in acciaio inox per protezione contro i roditori (edelstahlklappe_rattenschutz): no
