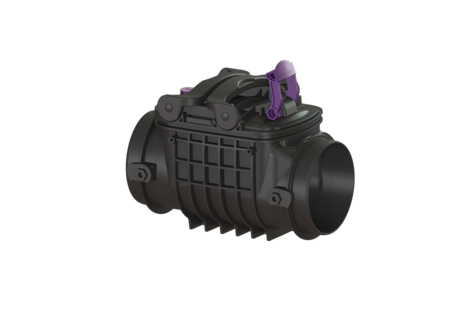

Corpo base Staufix tipo 2
DN 125-200, non interrato
KESSEL Corpo base Staufix tipo 2, DN 125-200, canale di scarico non interrato, tipo di copertura Coperchio di chiusura, no
- Facile conversione in StaufixControl
- Installazione flessibile
- Sono disponibili diverse coperture per l’installazione a pavimento

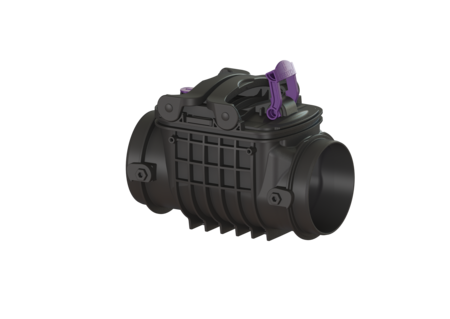

| Cod. Art. | 730000.15 |
|---|---|
| GTIN (EAN) | 4026092076262 |
| Gruppo di prezzo | 10 |
Corpo base Staufix tipo 2 DN 125-200, non interrato
Il corpo base Staufix per le acque di scarico non contenenti sostanze fecali è dotato di due clapet meccaniche, che si chiudono automaticamente in caso di riflusso. Una clapet serve anche come chiusura di emergenza bloccabile manualmente. Raccordo maschio e manicotto nelle dimensioni richieste sono disponibili in via opzionale. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente convertiti nella valvola antiriflusso StaufixControl. Variante Clapet in acciaio inox per protezione contro i roditori: no Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 125-200 Indicazione della larghezza nominale: Idraulica pari a DN 150 Situazione di installazione: canale di scarico non interrato Condizioni di consegna: pronto all’installazione Protezione antiriflusso: Tipo 2 Dimensioni Peso netto: 2,5 kg Peso lordo: 5,1 kg Salto di pendenza: 8 mm Lunghezza: 353 mm Larghezza: 216 mm Altezza: 306 mm Lunghezza imballaggio: 524 mm Larghezza imballaggio: 222 mm Altezza imballaggio: 265 mm Caratteristiche di copertura Tipo di copertura: Coperchio di chiusura Blocco: Chiusura a leva rapida Coperchio di chiusura: Chiusura manuale
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Riduzione raccordo maschio DN 125, con guarnizione condotto tubo | 83082 | Mostra |
 | Riduzione raccordo maschio DN 150, con guarnizione condotto tubo | 83083 | Mostra |
 | Riduzione raccordo maschio DN 200, con guarnizione condotto tubo | 83084 | Mostra |
 | Manicotto DN 125, con guarnizione | 83086 | Mostra |
 | Manicotto DN 150, con guarnizione | 83087 | Mostra |
 | Manicotto DN 200, con guarnizione condotto tubo | 83088 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 125-200 | 686113 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Clapet antiriflusso DN 125/150 | 70232 | Mostra |
 | Porta paletta DN 125/150, con guarnizione | 70242 | Mostra |
 | Coperchio DN125-200, con chiusura di emergenza | 72230 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Situazione di installazione (einbausituation):
canale di scarico non interrato
- Marchio CE (ce_kennzeichnung):
sì
- Larghezza nominale (DN) (nennweite): 125-200
- Lunghezza (laenge): 353 mm
- Larghezza (breite): 216 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 2
- Clapet in acciaio inox per protezione contro i roditori (edelstahlklappe_rattenschutz): no
