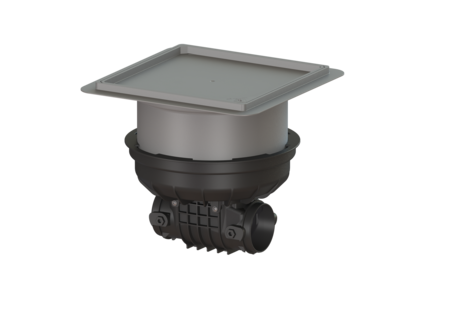

Corpo base Staufix tipo 2
DN 90-100, Pavimento, piastrellabile
KESSEL Corpo base Staufix tipo 2, DN 90-100, tenuta resistente a tenuta stagna, installazione nel pavimento, tipo di copertura piastra di copertura piastrellabile, no
- Facile conversione in StaufixControl
- Installazione flessibile
- Sono disponibili diverse coperture per l’installazione a pavimento
| Cod. Art. | 730000.10X |
|---|---|
| GTIN (EAN) | 4026092076255 |
| Gruppo di prezzo | 10 |
Corpo base Staufix tipo 2 DN 90-100, Pavimento, piastrellabile
Il corpo base Staufix per le acque di scarico non contenenti sostanze fecali è dotato di due clapet meccaniche, che si chiudono automaticamente in caso di riflusso. Una clapet serve anche come chiusura di emergenza bloccabile manualmente. Raccordo maschio e manicotto nelle dimensioni richieste sono disponibili in via opzionale. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente convertiti nella valvola antiriflusso StaufixControl. Variante Clapet in acciaio inox per protezione contro i roditori: no Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 90-100 Situazione di installazione: installazione nel pavimento Condizioni di consegna: Pronto all’installazione (i pezzi di collegamento devono essere collegati in cantiere) Protezione antiriflusso: Tipo 2 Dimensioni Peso netto: 5,6 kg Peso lordo: 8,2 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 8 mm Profondità di posa: 287 - 410 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 444 mm Larghezza: 444 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 486 mm Altezza imballaggio: 496 mm Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 368 mm Altezza della copertura: 48 mm Lunghezza della copertura: 368 mm Blocco: serrato Classe di carico: K 3 (EN 1253-1) Tenuta: a tenuta stagna Altezza max. del rivestimento: 16 mm
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 90-110 | 686112 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Guarnizione Guarnizione a labbro, sistema 330 mm | 686115 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Clapet antiriflusso DN 100 | 70231 | Mostra |
 | Porta paletta DN 100, con guarnizione | 70241 | Mostra |
 | Coperchio DN 90-100, con chiusura di emergenza | 72229 | Mostra |
 | Piastra di copertura a tenuta stagna, nera 366x366 mm | 830050 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD |
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Larghezza nominale (DN) (nennweite): 90-100
- Lunghezza (laenge): 444 mm
- Larghezza (breite): 444 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 2
- Clapet in acciaio inox per protezione contro i roditori (edelstahlklappe_rattenschutz): no
