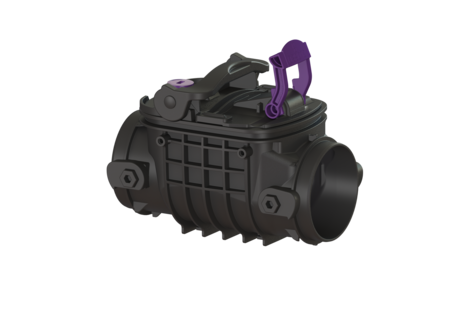

Corpo base Staufix tipo 2
DN 90-100, non interrato
KESSEL Corpo base Staufix tipo 2, DN 90-100, canale di scarico non interrato, tipo di copertura Coperchio di chiusura, no
- Facile conversione in StaufixControl
- Installazione flessibile
- Sono disponibili diverse coperture per l’installazione a pavimento

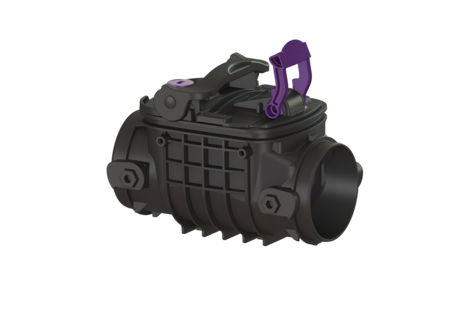

| Cod. Art. | 730000.10 |
|---|---|
| GTIN (EAN) | 4026092076231 |
| Gruppo di prezzo | 10 |
Corpo base Staufix tipo 2 DN 90-100, non interrato
Il corpo base Staufix per le acque di scarico non contenenti sostanze fecali è dotato di due clapet meccaniche, che si chiudono automaticamente in caso di riflusso. Una clapet serve anche come chiusura di emergenza bloccabile manualmente. Raccordo maschio e manicotto nelle dimensioni richieste sono disponibili in via opzionale. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente convertiti nella valvola antiriflusso StaufixControl. Variante Clapet in acciaio inox per protezione contro i roditori: no Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 90-100 Situazione di installazione: canale di scarico non interrato Condizioni di consegna: pronto all’installazione Protezione antiriflusso: Tipo 2 Dimensioni Peso netto: 1,1 kg Peso lordo: 3,7 kg Salto di pendenza: 8 mm Lunghezza: 252 mm Larghezza: 167 mm Altezza: 230 mm Lunghezza imballaggio: 386 mm Larghezza imballaggio: 163 mm Altezza imballaggio: 198 mm Caratteristiche di copertura Tipo di copertura: Coperchio di chiusura Blocco: Chiusura a leva rapida Coperchio di chiusura: Chiusura manuale
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 90-110 | 686112 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Clapet antiriflusso DN 100 | 70231 | Mostra |
 | Porta paletta DN 100, con guarnizione | 70241 | Mostra |
 | Coperchio DN 90-100, con chiusura di emergenza | 72229 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Situazione di installazione (einbausituation):
canale di scarico non interrato
- Marchio CE (ce_kennzeichnung):
sì
- Larghezza nominale (DN) (nennweite): 90-100
- Lunghezza (laenge): 252 mm
- Larghezza (breite): 167 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 2
- Clapet in acciaio inox per protezione contro i roditori (edelstahlklappe_rattenschutz): no
