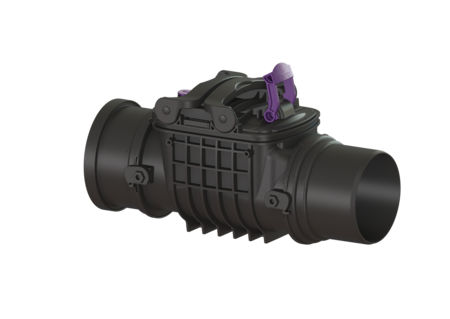

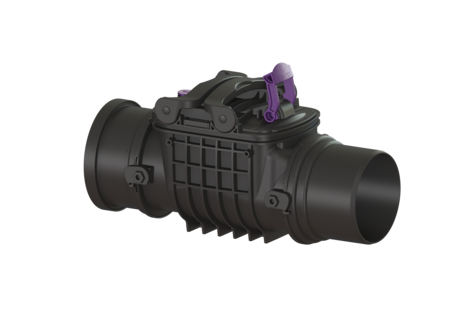

Valvola antiriflusso Staufix
DN 150, non interrato, Tipo 1
KESSEL Valvola antiriflusso Staufix, acque di scarico senza sostanze fecali, DN 150, canale di scarico non interrato, tipo di copertura Coperchio di chiusura, una clapet antiriflusso meccanica, diametro esterno (DA) 160 mm
- Semplice conversione successiva in Staufix tipo 2 o StaufixControl
- Montaggio flessibile, disponibilità di diverse coperture per l’installazione nel pavimento
- Semplice manutenzione e pulizia senza l’ausilio di utensili
| Cod. Art. | 720150 |
|---|---|
| GTIN (EAN) | 4026092076088 |
| Gruppo di prezzo | 10 |
Valvola antiriflusso Staufix DN 150, non interrato, Tipo 1
La valvola antiriflusso per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno e contemporaneamente funge da chiusura di emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere integrati senza problemi con una seconda cerniera o convertiti nella valvola antiriflusso StaufixControl. Variante Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 1 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 150 Diametro esterno (DA): 160 mm Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: canale di scarico non interrato Condizioni di consegna: pronto all’installazione Protezione antiriflusso: Tipo 1 Dimensioni Peso netto: 3,2 kg Peso lordo: 3,97 kg Salto di pendenza: 8 mm Lunghezza: 523 mm Larghezza: 216 mm Altezza: 306 mm Lunghezza imballaggio: 524 mm Larghezza imballaggio: 222 mm Altezza imballaggio: 265 mm Caratteristiche di copertura Tipo di copertura: Coperchio di chiusura Coperchio di chiusura: Chiusura manuale
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 125-200 | 686113 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Clapet antiriflusso DN 125/150 | 70232 | Mostra |
 | Porta paletta DN 125/150, con guarnizione | 70242 | Mostra |
 | Coperchio DN125-200, con chiusura di emergenza | 72230 | Mostra |
 | Riduzione raccordo maschio DN 150, con guarnizione condotto tubo | 83083 | Mostra |
 | Manicotto DN 150, con guarnizione | 83087 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 150
- TÜV voto di prova (pruefzeichen):
ID 1111242698
- Situazione di installazione (einbausituation):
canale di scarico non interrato
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de):
senza sostanze fecali
- Lunghezza (laenge): 523 mm
- Larghezza (breite): 216 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 1
