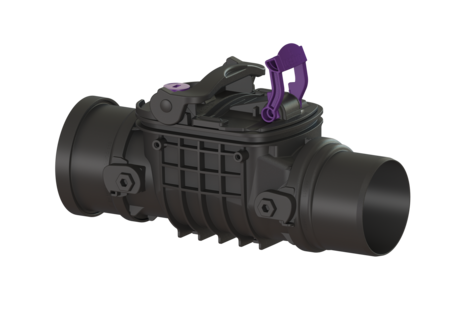

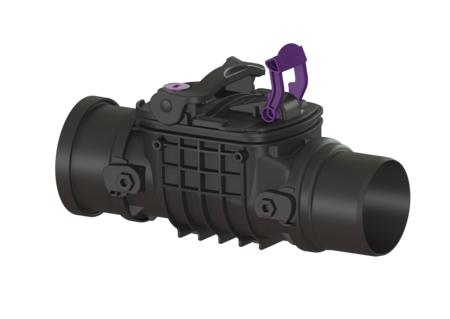

Valvola antiriflusso Staufix
DN 100, non interrato, Tipo 1
La valvola antiriflusso per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno e contemporaneamente funge da chiusura di emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere integrati senza problemi con una seconda cerniera o convertiti nella valvola antiriflusso StaufixControl.
- Semplice conversione successiva in Staufix tipo 2 o StaufixControl
- Montaggio flessibile, disponibilità di diverse coperture per l’installazione nel pavimento
- Semplice manutenzione e pulizia senza l’ausilio di utensili
Cod. Art. | 720100 |
---|---|
GTIN (EAN) | 4026092076033 |
Gruppo di prezzo | 10 |
Valvola antiriflusso Staufix DN 100, non interrato, Tipo 1
La valvola antiriflusso per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno e contemporaneamente funge da chiusura di emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere integrati senza problemi con una seconda cerniera o convertiti nella valvola antiriflusso StaufixControl. Variante Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 1 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – canale di scarico non interrato Condizioni di consegna: pronto all’installazione Protezione antiriflusso: Tipo 1 Dimensioni Peso netto: 1,4 kg Peso lordo: 1,79 kg Salto di pendenza: 8 mm Larghezza: 167 mm Altezza: 230 mm Lunghezza: 389 mm Larghezza imballaggio: 163 mm Altezza imballaggio: 198 mm Lunghezza imballaggio: 386 mm Caratteristiche di copertura Tipo di copertura: Coperchio di chiusura Gamma di regolazione: Chiusura manuale
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Batteria 3 V per unità di controllo | 680665 | Mostra | |
Guarnizione Guarnizione coperchio Staufix DN 90-110 | 686112 | Mostra | |
Imbuto di prova | 70214 | Mostra | |
Clapet antiriflusso Ø 110 | 70231 | Mostra | |
Pezzo inseribile con guarniz. Ø 100/110 | 70241 | Mostra | |
Coperchio chiusura DN90-100chiusura emer | 72229 | Mostra | |
Riduzione raccordo maschio DN 100 | 830100 | Mostra | |
Manicotto DN 100 | 830101 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 100
- TÜV voto di prova (pruefzeichen): ID 1111242698
- Situazione di installazione (einbausituation): all’interno degli edifici – canale di scarico non interrato
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): Acque di scarico senza sostanze fecali
- Lunghezza (laenge): 389 mm
- Larghezza (breite): 167 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 1
