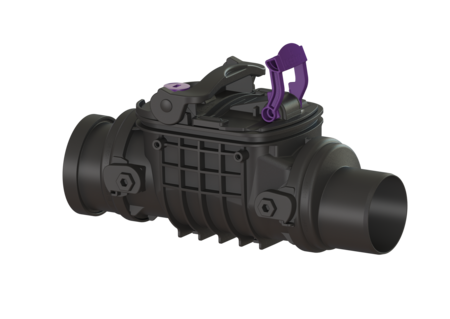

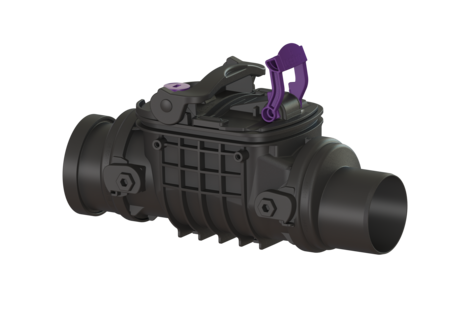

Valvola antiriflusso Staufix
DN 90, non interrato, Tipo 1
KESSEL Valvola antiriflusso Staufix, acque di scarico senza sostanze fecali, DN 90, canale di scarico non interrato, tipo di copertura Coperchio di chiusura, una clapet antiriflusso meccanica, diametro esterno (DA) 90 mm
- Semplice conversione successiva in Staufix tipo 2 o StaufixControl
- Montaggio flessibile, disponibilità di diverse coperture per l’installazione nel pavimento
- Semplice manutenzione e pulizia senza l’ausilio di utensili
| Cod. Art. | 720090 |
|---|---|
| GTIN (EAN) | 4026092076002 |
| Gruppo di prezzo | 10 |
Valvola antiriflusso Staufix DN 90, non interrato, Tipo 1
La valvola antiriflusso per le acque di scarico senza materie fecali è dotata di due cerniere meccaniche, le quali si chiudono in automatico in caso di ristagno e contemporaneamente funge da chiusura di emergenza bloccabile manualmente. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere integrati senza problemi con una seconda cerniera o convertiti nella valvola antiriflusso StaufixControl. Variante Chiusura di emergenza: sì Clapet antiriflusso meccaniche: 1 Caratteristiche generali Colore: nero Norma: EN 13564 Larghezza nominale (DN): 90 Diametro esterno (DA): 90 mm Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: canale di scarico non interrato Condizioni di consegna: pronto all’installazione Protezione antiriflusso: Tipo 1 Dimensioni Peso netto: 1,3 kg Peso lordo: 3,9 kg Salto di pendenza: 8 mm Lunghezza: 385 mm Larghezza: 167 mm Altezza: 230 mm Lunghezza imballaggio: 386 mm Larghezza imballaggio: 163 mm Altezza imballaggio: 198 mm Caratteristiche di copertura Tipo di copertura: Coperchio di chiusura Coperchio di chiusura: Chiusura manuale
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 90-110 | 686112 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Clapet antiriflusso DN 100 | 70231 | Mostra |
 | Porta paletta DN 100, con guarnizione | 70241 | Mostra |
 | Coperchio DN 90-100, con chiusura di emergenza | 72229 | Mostra |
 | Riduzione raccordo maschio DN 90 | 83090 | Mostra |
 | Manicotto DN 90 | 83091 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 90
- TÜV voto di prova (pruefzeichen):
ID 1111242698
- Situazione di installazione (einbausituation):
canale di scarico non interrato
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de):
senza sostanze fecali
- Lunghezza (laenge): 385 mm
- Larghezza (breite): 167 mm
- Protezione antiriflusso (rueckstauschutz): Tipo 1
