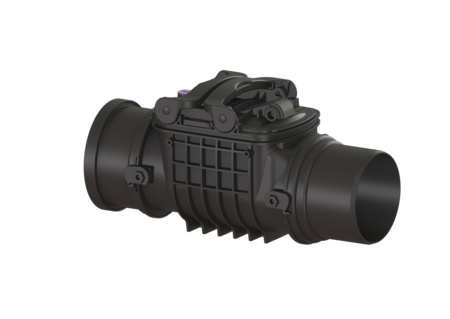

Modulo ispezione e spurgo Staufix
DN 150, non interrato
Il modulo di ispezione e spurgoper acque di scarico con e senza sostanze fecali consente un comodo accesso ai condotti delle acque di scarico per i lavori di ispezione e manutenzione. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente integrati con un massimo di due clapet ed una chiusura di emergenza o convertiti nella valvola antiriflusso StaufixControl.
- Facile conversione in Staufix tipo 1
- Pendenza di soli 8 mm
- Accesso rapido e senza utensili per la pulizia
| Cod. Art. | 700150 |
|---|---|
| GTIN (EAN) | 4026092075944 |
| Gruppo di prezzo | 10 |
Modulo ispezione e spurgo Staufix DN 150, non interrato
Il modulo di ispezione e spurgoper acque di scarico con e senza sostanze fecali consente un comodo accesso ai condotti delle acque di scarico per i lavori di ispezione e manutenzione. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente integrati con un massimo di due clapet ed una chiusura di emergenza o convertiti nella valvola antiriflusso StaufixControl. Caratteristiche generali Colore: nero Larghezza nominale (DN): 150 Diametro esterno (DA): 160 mm Tipo di acque di scarico: Acque di scarico con e senza sostanze fecali Situazione di installazione: all’interno degli edifici – canale di scarico non interrato Condizioni di consegna: pronto all’installazione Dimensioni Peso netto: 2,98 kg Peso lordo: 3,67 kg Salto di pendenza: 8 mm Larghezza: 216 mm Altezza: 306 mm Lunghezza: 523 mm Larghezza imballaggio: 222 mm Altezza imballaggio: 265 mm Lunghezza imballaggio: 524 mm Caratteristiche di copertura Tipo di copertura: Coperchio di chiusura Gamma di regolazione: Chiusura manuale
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 125-200 | 686113 | Mostra |
 | Imbuto di prova | 70214 | Mostra |
 | Coperchio di chiusura, DN125-200 | 72236 | Mostra |
 | Staufix Premium Raccordo maschio DN 150 | 83083 | Mostra |
 | Staufix Premium Raccordo femmina DN 150 | 83087 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 150
- Situazione di installazione (einbausituation):
all’interno degli edifici – canale di scarico non interrato
- Tipo di acque di scarico (abwasserart_de):
Acque di scarico con e senza sostanze fecali
- Lunghezza (laenge): 523 mm
- Larghezza (breite): 216 mm
