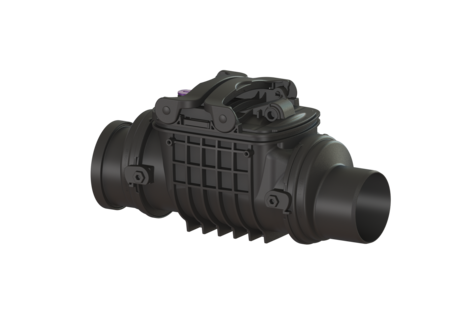

Modulo ispezione e spurgo Staufix
DN 125, non interrato
KESSEL Modulo ispezione e spurgo Staufix, acque di scarico con e senza sostanze fecali, DN 125, chiusura coperchio Chiusura manuale, canale di scarico non interrato, tipo di copertura Coperchio di chiusura
- Facile conversione in Staufix tipo 1
- Pendenza di soli 8 mm
- Accesso rapido e senza utensili per la pulizia
| Cod. Art. | 700125 |
|---|---|
| GTIN (EAN) | 4026092075913 |
| Gruppo di prezzo | 10 |
Modulo ispezione e spurgo Staufix DN 125, non interrato
Il modulo di ispezione e spurgoper acque di scarico con e senza sostanze fecali consente un comodo accesso ai condotti delle acque di scarico per i lavori di ispezione e manutenzione. Grazie al sistema modulare KESSEL, gli impianti preesistenti possono essere facilmente integrati con un massimo di due clapet ed una chiusura di emergenza o convertiti nella valvola antiriflusso StaufixControl. Caratteristiche generali Colore: nero Larghezza nominale (DN): 125 Diametro esterno (DA): 125 mm Tipo di acque di scarico: con e senza sostanze fecali Situazione di installazione: canale di scarico non interrato Condizioni di consegna: pronto all’installazione Dimensioni Peso netto: 2,8 kg Peso lordo: 5,4 kg Salto di pendenza: 8 mm Lunghezza: 511 mm Larghezza: 216 mm Altezza: 306 mm Lunghezza imballaggio: 524 mm Larghezza imballaggio: 222 mm Altezza imballaggio: 265 mm Caratteristiche di copertura Tipo di copertura: Coperchio di chiusura Coperchio di chiusura: Chiusura manuale
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Batteria 3 V per unità di controllo | 680665 | Mostra |
 | Guarnizione Guarnizione coperchio Staufix DN 125-200 | 686113 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
 | Coperchio DN 125-200 | 72236 | Mostra |
 | Riduzione raccordo maschio DN 125, con guarnizione condotto tubo | 83082 | Mostra |
 | Manicotto DN 125, con guarnizione | 83086 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 125
- Situazione di installazione (einbausituation):
canale di scarico non interrato
- Tipo di acque di scarico (abwasserart_de):
con e senza sostanze fecali
- Lunghezza (laenge): 511 mm
- Larghezza (breite): 216 mm
