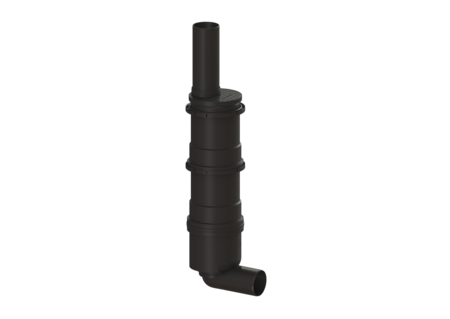

Scarico per l’acqua piovana
DN 100, laterale, Profondità antigelo
KESSEL Scarico per l’acqua piovana, Sistema 200, DN 100, classe di carico K 3, diametro esterno (DA) 110 mm, capacità di scarico (l/s) 2,8, uscita orizzontale, bocchettone laterale, forma rialzo tonda, volume 62,57 dm³
- La soluzione variabile per il collegamento alla fognatura
Cod. Art. | 67970 |
---|---|
GTIN (EAN) | 4026092001882 |
Gruppo di prezzo | 10 |
Scarico per l’acqua piovana DN 100, laterale, Profondità antigelo
Lo scarico per l’acqua piovana in materiale plastico è dotato di un cestello raccolta fanghi, di un coperchio d’entrata della pioggia, di un tubo protettivo e di un fissaggio da parete. Variante Sistema: 200 Contenuto del sedimentatore: sì Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 2,8 Uscita: orizzontale Caratteristiche generali Norma: EN 752 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Uscita: orizzontale Chiusura antiodore: incluso Dimensioni Peso netto: 4,48 kg Peso lordo: 5,34 kg Diametro: 235 mm Lunghezza: 320 mm Larghezza: 245 mm Altezza: 1060 mm Lunghezza imballaggio: 790 mm Larghezza imballaggio: 330 mm Altezza imballaggio: 240 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Materiale plastico Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Coperchio a feritoie Materiale della copertura : Materiale plastico Colore della copertura: nero Superficie: eroso Classe di carico: K 3 (EN 1253-1) Forma rialzo: tonda Contenuto del sedimentatore: sì
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Chiusura antiodore Sc.per l’acqua pi/co,alt.acqua sbar.70mm | 27170 | Mostra | |
Prolunga Polimero, 40 - 150 mm | 67400 | Mostra | |
Prolunga Sistema 200, Materiale plastico | 67500 | Mostra | |
Prolunga Sistema 200, entrata laterale DN 100 | 67600 | Mostra | |
Dispositivo di estrazione per la chiusura antiodore Sistema 200 | 850144 | Mostra |
Designazione | Cod. Art. | ||
---|---|---|---|
Chiusura antiodore Sc. p. l’acq. piov.,alt.acqua sbar.100mm | 27171 | Mostra | |
C. base sc acqua piov/cortile DN 100, Uscita laterale | 67000 | Mostra | |
Cestello raccolta fanghi Sistema 200, PE-HD | 67300 | Mostra | |
Prolunga Sistema 200, Materiale plastico | 67500 | Mostra | |
Rialzo scarico acqua piovana Tubo di protezione DN 100, coper. chiusa | 67750 | Mostra | |
Fissaggio a parete Mat. plastico, scarichi per l’acqua pio. | 67800 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper): Materiale plastico
- Materiale della copertura (abdeckung_material): Materiale plastico
- Tipo di bocchettone (stutzen_ausfuehrung): laterale
- Tipo di copertura (abdeckungsart): Coperchio a feritoie
- Chiusura antiodore (geruchsverschluss): incluso
- Contenuto del sedimentatore (schlammeimer): sì
