Scarico per parcheggio Ecoguss
Flangia tenuta pressione DN100 angolare

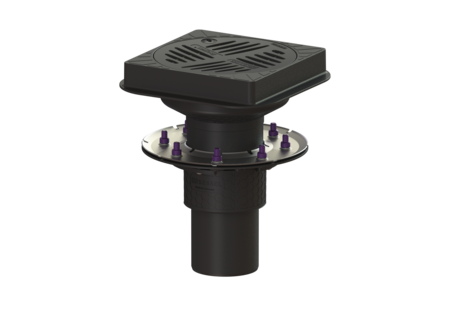

KESSEL Scarico per parcheggio Ecoguss, Sistema 125, DN 100, classe di carico B 125, diametro esterno (DA) 110 mm, corpo base Ecoguss, chiusura Lock & Lift, bocchettone verticale, forma rialzo angolare
- Infrangibile e resistente
- esistente alle temperature fino a 400 gradi Celsius

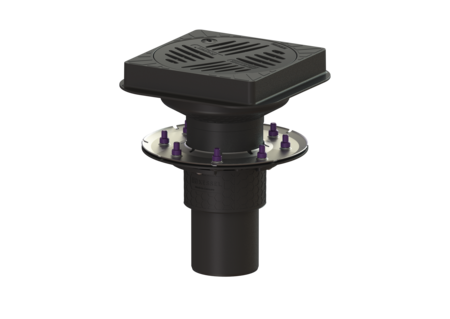

Cod. Art. | 48811.01 |
---|---|
GTIN (EAN) | 4026092036099 |
Gruppo di prezzo | 40 |
Scarico per parcheggio Ecoguss Flangia tenuta pressione DN100 angolare
Lo scarico per parcheggio Ecoguss è destinato al drenaggio puntuale ed è dotato di un cestello raccolta fanghi. Il materiale composito riciclabile Ecoguss è resistente alle temperature e possiede una superficie a prova di corrosione a lungo termine. L’ugello di uscita è adatto al collegamento ai tubi SML. Non è necessario un collegamento equipotenziale. Per gli articoli con flangia di tenuta a pressione: La flangia di tenuta a pressione con bulloni e viti in acciaio inox si utilizza per il serraggio o per la saldatura delle guaine in bitume o bitume polimero, oltre che delle guaine impermeabilizzanti in polimero ed elastomeri. Per le guarnizioni termosaldate impermeabili possono essere utilizzate solo le impermeabilizzazioni testate dal produttore. L’ugello di uscita è adatto al collegamento ai tubi SML. Con possibilità di collegamento per collegamento equipotenziale. Può essere fiammato per breve tempo da 100 a 400 gradi Celsius. Variante Sistema: 125 Contenuto del sedimentatore: sì Guarnizione termosaldata sul corpo base: Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 4,5 Caratteristiche generali Norma: EN 1253-2 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Dimensioni Peso netto: 4,88 kg Peso lordo: 5,87 kg Diametro: 290 mm Dimensione di installazione – larghezza: 300 mm Dimensione di installazione – lunghezza: 300 mm Lunghezza: 290 mm Larghezza: 290 mm Lunghezza imballaggio: 588 mm Larghezza imballaggio: 388 mm Altezza imballaggio: 400 mm Serbatoio/corpo base Materiale corpo base: Ecoguss Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia tonda Materiale della copertura : Ecoguss Colore della copertura: nero Larghezza della copertura: 234 mm Lunghezza della copertura: 234 mm Superficie: eroso Materiale del telaio: Ecoguss Blocco: Lock & Lift Classe di carico: B 125 (EN 124) Larghezza del telaio: 247 mm Lunghezza del telaio: 247 mm Forma rialzo: angolare Materiale del rialzo: Ecoguss Contenuto del sedimentatore: sì
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Inserto di protezione antincendio Fire-Kit 100, per DN 50, 70, 80 | 48099 | Mostra | |
Inserto di protezione antincendio Fire-Kit 100, per DN 100 | 48100 | Mostra | |
Prolunga H: 136 mm, senza entrata | 48987 | Mostra | |
Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra | |
Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |

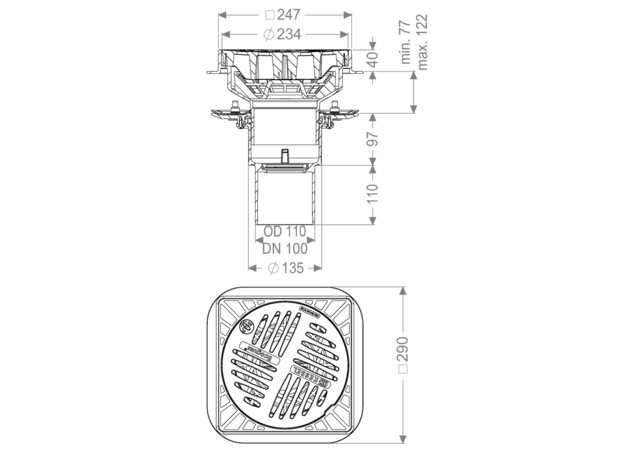

Disegno CAD |
---|
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper): Ecoguss
- Materiale della copertura (abdeckung_material): Ecoguss
- Materiale del telaio (rahmen_material): Ecoguss
- Materiale del rialzo (material_aufsatzstueck): Ecoguss
- Classe di carico (belastungsklasse): B 125 (EN 124)
- Blocco (verriegelung): Lock & Lift
- (form_Aufsatzstueck):
- Contenuto del sedimentatore (schlammeimer): sì
- Tipo di bocchettone (stutzen_ausfuehrung): verticale
