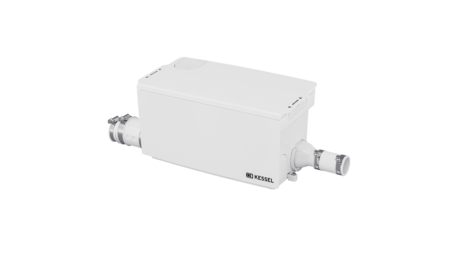

Impianto solleva. Minilift S
GTF 250-S3 230V
KESSEL Impianto solleva. Minilift S, acque di scarico senza sostanze fecali, installazione d'appoggio, con una GTF 250-S3 pompa sommersa, modalità operativa S3 - 15%
- Manutenzione senza attrezzi
- Funzionamento silenzioso
- Opzioni di connessione flessibili
| Cod. Art. | 28564 |
|---|---|
| GTIN (EAN) | 4026092111611 |
| Gruppo di prezzo | 15 |
Impianto solleva. Minilift S GTF 250-S3 230V
La piccola stazione di sollevamento pronta per l’uso Minilift S è indicata per lo smaltimento delle acque di scarico domestiche, ideale per il collegamento di doccia, lavandino e climatizzatore. La pompa ad immersione con interruttore a galleggiante è semplice da rimuovere senza utensili. Grazie alla struttura compatta, l’impianto è l’ideale per tutti i luoghi d’impiego, con installazione in appoggio o incassata a parete. Con un’entrata ribassata al massimo su ogni lato del serbatoio nella misura DN40 o DN50 si adatta perfettamente al collegamento dei piatti doccia piani. Un’entrata verticale è disponibile nella misura DN40. Una gestione semplice e senza attrezzi garantisce un’installazione rapida e un utilizzo flessibile. - Resistente all’acqua bollente - Blocco antiriflusso sul lato di mandata premontato in fabbrica - Potente pompa con girante libera per la massima sicurezza di funzionamento - Manutenzione senza utensili - Funzionamento della pompa estremamente silenzioso Variante Tipo d’impianto: Unità singola Blocco antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: bianco Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: pronto per l’uso Lunghezza del cavo: 1,4 m Dimensioni Peso netto: 3,75 kg Peso lordo: 4,75 kg Lunghezza: 325 mm Larghezza: 165 mm Altezza: 173 mm Lunghezza imballaggio: 396 mm Larghezza imballaggio: 227 mm Altezza imballaggio: 275 mm Serbatoio/corpo base Uscita in pressione (DN): 25 Uscita in pressione (DA): 32 mm Altezza tubo di uscita rispetto al fondo del serbatoio: 23 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 13 mm Volume di pompaggio: 1 l Volume del serbatoio: 4,55 l Trasportatore Pompa: GTF 250-S3 Numero di pompe: 1 Tipo di collegamento: Schuko a 2 poli Classe di protezione: I Tipo di protezione della pompa: IP 44 Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 6,5 m³/h Prevalenza max.: 5,8 m Numero di giri: 2700 U/min Potenza P1: 0,25 kW Potenza P2: 0,15 kW Tipo di funzionamento: S3 - 15% Tipo di cavo di collegamento della pompa: H05VV-F 3G 0,75 mm² Tipo di girante: Girante libera Lunghezza del cavo di alimentazione della pompa: 1,4 m Corrente nominale: 1,2 A Comando Interruttore salvamotore: sì Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pompa di ricambio GTF 250-S3 Install. pompe sommerse, Gallegg., 230 V | 681262 | Mostra |
 | Girante per Minilift S | 681266 | Mostra |
 | Corpo a spirale per Minilift S | 681267 | Mostra |
 | Interruttore a galleggiante per Minilift S | 681268 | Mostra |
 | Attacco della pompa per Minilift S | 681269 | Mostra |
 | Coperchio per Minilift S | 681270 | Mostra |
 | Mascherina di entrata verticale per Minilift S | 681271 | Mostra |
 | Mascherine di entrata orizzontale per Minilift | 681272 | Mostra |
 | Uscita in pressione orizzontale per Minilift S/L WC | 681273 | Mostra |
 | Collegamento di entrata per Minilift S | 681274 | Mostra |
 | Beccuccio uscita in pressione per Minilift S | 681275 | Mostra |
 | Clapet di entrata 2 pezzi, per Minilift S | 681276 | Mostra |
 | Supporto a pavimento per Minilift S | 681277 | Mostra |
 | Rondelle di sicurezza per Minilift S | 681278 | Mostra |
 | Condensatore per Minilift S | 681279 | Mostra |
 | Mascherina di entrata verticale per Minilift | 681308 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Situazione di installazione (einbausituation):
installazione d'appoggio
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Pompa (pumpe): GTF 250-S3
