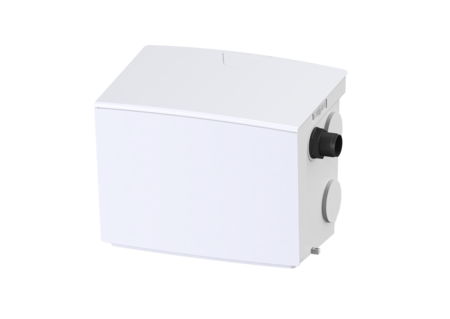

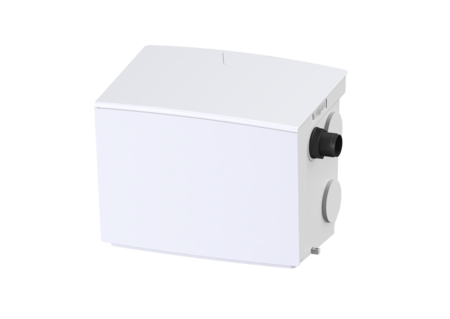

Impianto sollevamento Minilift S
KTP 300, resistant, install. in appoggio
KESSEL Impianto sollevamento Minilift S, acque di scarico senza sostanze fecali, installazione d'appoggio, con una KTP 300 resistant pompa sommersa, modalità operativa S1
- Resistente all’acqua calda
- Varie possibilità d’ingresso in alto e lateralmente
- Manutenzione semplice senza utensili
Cod. Art. | 28561C |
---|---|
GTIN (EAN) | 4026092096987 |
Gruppo di prezzo | 20 |
Impianto sollevamento Minilift S KTP 300, resistant, install. in appoggio
La piccola stazione di sollevamento pronta per l’uso Minilift S è indicata per lo smaltimento delle acque di scarico domestiche, ideale per il collegamento di doccia, vasca da bagno, lavandino, lavello, lavastoviglie o lavatrice. La pompa ad immersione con interruttore a galleggiante è semplice da rimuovere grazie alle chiusure a sgancio rapido. Il serbatoio di raccolta in materiale plastico è dotato di un vano pompa aperto ed è resistente alle acque di scarico aggressive. L'impianto offre svariate opzioni per un’installazione in loco semplice e flessibile, grazie alle molteplici possibilità di ingresso (4 in DN 50 orizzontali, 1 in DN 40 verticale) e uscite adattabili, . - Resistente all’acqua calda e all’acqua salina - Blocco antiriflusso sul lato di mandata premontato in fabbrica - Potente pompa con girante libera per la massima sicurezza di funzionamento - Manutenzione senza utensili Variante Tipo d’impianto: Unità singola Resistant: Resistente ai fluidi contenenti sale, alle acque di scarico degli impianti di addolcimento e all’acqua di scarico contenente condensa degli impianti di riscaldamento Comando della pompa: Galleggiante Blocco antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: bianco Norma: EN 12050-2 Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: pronto per l’uso Dimensioni Peso netto: 10,3 kg Peso lordo: 10,3 kg Lunghezza: 425 mm Larghezza: 300 mm Altezza: 340 mm Lunghezza imballaggio: 455 mm Larghezza imballaggio: 380 mm Altezza imballaggio: 350 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Numero di entrate: 5 Volume del serbatoio: 30 l Entrata vertical (DN): 40 Entrata orizzontale (DN): 50 Trasportatore Pompa: KTP 300 resistant Numero di pompe: 1 Peso, pompa: 4,5 kg Tipo di collegamento: Schuko a 2 poli Corrente nominale: 1,6 A Classe di protezione: I Tipo di protezione della pompa: IP 68 (3 m) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 8 m³/h Prevalenza max.: 6 m Numero di giri: 2800 U/min Potenza P1: 0,34 kW Potenza P2: 0,21 kW Tipo di funzionamento: S1 Protezione necessaria (protezione di linea): C 16 A Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Girante libera Passaggio libero: 10 mm Lunghezza del cavo di alimentazione della pompa: 5 m Comando Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli Protezione necessaria (protezione di linea): C 16 A
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Girante KTP 300, con coperchio aspirazione | 28039 | Mostra | |
Filtro di aspirazione con chiusura ad incastro, per KTP 300 | 680013 | Mostra | |
Raccordo filettato in gomma DN 40 | 680020 | Mostra | |
Accessori per i cavi Guarnizione per condotto tubo Minilift | 680021 | Mostra | |
Guarnizione per l’uscita in pressione | 680067 | Mostra | |
Chiusura girevole bloccaggio del collegamento della pompa | 680762 | Mostra | |
Set di collegamento della pompa dell'anno '95, GTF, dimens. 3 | 681118 | Mostra | |
Guarnizione per condotto del tubo per tubo passante, DN 50 | 850114 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Dichiarazione di prestazione | |
Dichiarazione di conformità |
- TÜV voto di prova (pruefzeichen): ID 1111241937
- Situazione di installazione (einbausituation): installazione d'appoggio
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Pompa (pumpe): KTP 300 resistant
- (ausfuehrung):
