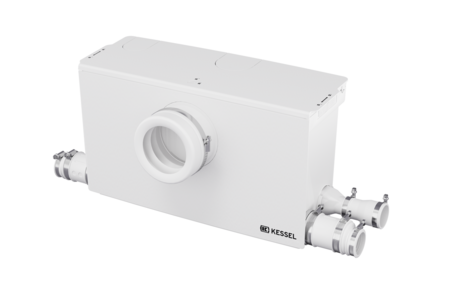

Impianto solleva. Minilift L WC
Dry, SPZ 750-S3 230V
KESSEL Impianto solleva. Minilift L WC, Unità singola, acque di scarico con sostanze fecali, installazione d'appoggio, con una SPZ 750-S3 pompa sommersa, modalità operativa S3 - 15%, uscita in pressione verticaleorizzontale
- Funzione di allarme + Contatto a potenziale zero
- Installazione a secco della pompa
- Manutenzione senza attrezzi: la pompa può essere sostituita in meno di 10 secondi
| Cod. Art. | 28522 |
|---|---|
| GTIN (EAN) | 4026092111697 |
| Gruppo di prezzo | 15 |
Impianto solleva. Minilift L WC Dry, SPZ 750-S3 230V
La piccola stazione di sollevamento pronta per l’uso Minilift L WC è indicata per lo smaltimento delle acque di scarico nere domestiche, ideale per il collegamento di WC, bidet, doccia e lavandino. La pompa installata a secco è semplice da rimuovere senza utensili. Grazie all’interruttore rotante, attraverso la sensoristica di pressione, il volume di pompaggio è impostabile e può quindi essere adattato in modo ottimale a qualsiasi esigenza. Grazie al raccordo WC intercambiabile, è possibile collegare una toilette sia frontalmente che lateralmente al serbatoio . In questo modo, grazie anche alla struttura estremamente compatta, l’impianto è l’ideale per tutti i luoghi d’impiego, con installazione in appoggio o incassato a parete. Le entrate laterali DN40 / DN50 posizionate in basso si adattano perfettamente al collegamento dei piatti doccia piani. Un’entrata verticale è disponibile nella misura DN40. Una gestione semplice e senza attrezzi garantisce un’installazione rapida e un utilizzo flessibile. - Potente pompa con trituratore installata a secco, per la massima sicurezza di funzionamento e igiene - Funzione di allarme con inoltro opzionale (contatto a potenziale zero) - Uscita in pressione a scelta verticale o orizzontale - Blocco antiriflusso sul lato di mandata premontato in fabbrica - Resistente all’acqua bollente - Manutenzione senza utensili Variante Tipo d’impianto: Unità singola Blocco antiriflusso: integrato Uscita in pressione: verticale, orizzontale Caratteristiche generali Colore: bianco Norma: EN 12050-3 Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: pronto per l’uso Lunghezza del cavo: 1,4 m Dimensioni Peso netto: 7,71 kg Peso lordo: 8,71 kg Lunghezza: 485 mm Larghezza: 170 mm Altezza: 285 mm Lunghezza imballaggio: 530 mm Larghezza imballaggio: 227 mm Altezza imballaggio: 390 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Altezza tubo di uscita rispetto al fondo del serbatoio: 23 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 183 mm Volume del serbatoio: 11,55 l Trasportatore Pompa: SPZ 750-S3 Numero di pompe: 1 Tipo di collegamento: Schuko a 2 poli Classe di protezione: I Tipo di protezione della pompa: IP 44 Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 50 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 9,8 m³/h Prevalenza max.: 9 m Numero di giri: 2700 U/min Potenza P1: 0,75 kW Potenza P2: 0,46 kW Tipo di funzionamento: S3 - 15% Tipo di cavo di collegamento della pompa: H05VV-F 3G 0,75 mm² Tipo di girante: Trituratore Lunghezza del cavo di alimentazione della pompa: 1,4 m Corrente nominale: 3,5 A Comando Interruttore salvamotore: sì Strumento di rilevazione del livello: Pressostato Tipo di rilevazione del livello: pneumatica Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli Contatto a potenziale zero: sì Versione di dispositivo di avviso: segnale acustico
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pompa di ricambio SPZ 750-S3 Installazione a secco, Tronic, 230 V | 681265 | Mostra |
 | Mascherine di entrata orizzontale per Minilift | 681272 | Mostra |
 | Uscita in pressione orizzontale per Minilift S/L WC | 681273 | Mostra |
 | Maniglia per pompa per Minilift L WC/Duo, SPZ 600 | 681290 | Mostra |
 | Unità di comando per Minilift L WC | 681291 | Mostra |
 | Copertura elettrica per Minilift L WC | 681292 | Mostra |
 | Cavo di comando/rete per Minilift L WC | 681293 | Mostra |
 | Coperchio per Minilift L WC | 681294 | Mostra |
 | Mascherina frontale, per Minilift WC | 681295 | Mostra |
 | Mascherina laterale, per Minilift WC | 681296 | Mostra |
 | Uscita in pressione per Minilift L WC | 681297 | Mostra |
| Mascherina per Minilift LWC, uscita pr orizzontale | 681298 | Mostra | |
 | Mascherina di entrata verticale per Minilift | 681308 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Situazione di installazione (einbausituation):
installazione d'appoggio
- Tipo di acque di scarico (abwasserart_de): con sostanze fecali
- Pompa (pumpe): SPZ 750-S3
