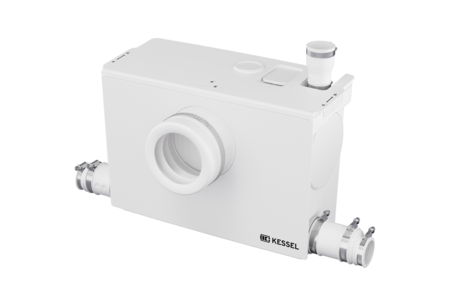

Impianto solleva. Minilift M WC
STZ 750-S3 230V
KESSEL Impianto solleva. Minilift M WC, acque di scarico con sostanze fecali, installazione d'appoggio, con una STZ 750-S3 pompa sommersa, modalità operativa S3 - 15%
- Manutenzione senza attrezzi
- Volume utile regolabile a seconda dell'applicazione
- Trituratore in acciaio inox di alta qualità
| Cod. Art. | 28521 |
|---|---|
| GTIN (EAN) | 4026092111680 |
| Gruppo di prezzo | 15 |
Impianto solleva. Minilift M WC STZ 750-S3 230V
La piccola stazione di sollevamento pronta per l’uso Minilift M WC è indicata per lo smaltimento delle acque di scarico nere domestiche, ideale per il collegamento di WC, bidet, doccia e lavandino. La pompa ad immersione con interruttore a galleggiante è semplice da rimuovere senza utensili. Grazie all’interruttore a galleggiante regolabile, il volume di pompaggio è regolabile e può quindi essere adattato in modo ottimale a qualsiasi esigenza. Grazie al raccordo WC intercambiabile, è possibile collegare una toilette sia frontalmente che lateralmente al serbatoio . In questo modo, grazie anche alla struttura estremamente compatta, l’impianto è l’ideale per tutti i luoghi d’impiego, con installazione in appoggio o incassato a parete. Le entrate laterali DN40 / DN50 posizionate in basso si adattano perfettamente al collegamento dei piatti doccia piani. Un’entrata verticale DN40 può essere realizzata in loco. Una gestione semplice e senza attrezzi garantisce un’installazione rapida e un utilizzo flessibile. - Resistente all’acqua bollente - Blocco antiriflusso sul lato di mandata premontato in fabbrica - Potente pompa con trituratore per la massima sicurezza di funzionamento - Manutenzione senza utensili Variante Tipo d’impianto: Unità singola Blocco antiriflusso: integrato Uscita in pressione: verticale Caratteristiche generali Colore: bianco Norma: EN 12050-3 Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: pronto per l’uso Lunghezza del cavo: 1,4 m Dimensioni Peso netto: 7,65 kg Peso lordo: 8,65 kg Lunghezza: 410 mm Larghezza: 170 mm Altezza: 285 mm Lunghezza imballaggio: 455 mm Larghezza imballaggio: 227 mm Altezza imballaggio: 387 mm Serbatoio/corpo base Uscita in pressione (DN): 32 Uscita in pressione (DA): 40 mm Altezza tubo di uscita rispetto al fondo del serbatoio: 285 mm Altezza tubo di entrata rispetto al fondo del serbatoio: 183 mm Volume del serbatoio: 11,75 l Trasportatore Pompa: STZ 750-S3 Numero di pompe: 1 Tipo di collegamento: Schuko a 2 poli Classe di protezione: I Tipo di protezione della pompa: IP 44 Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Portata max.: 9,8 m³/h Prevalenza max.: 9 m Numero di giri: 2700 U/min Potenza P1: 0,75 kW Potenza P2: 0,46 kW Tipo di funzionamento: S3 - 15% Tipo di cavo di collegamento della pompa: H05VV-F 3G 0,75 mm² Tipo di girante: Trituratore Lunghezza del cavo di alimentazione della pompa: 1,4 m Corrente nominale: 3,5 A Comando Interruttore salvamotore: sì Strumento di rilevazione del livello: Galleggiante Tipo di rilevazione del livello: meccanico Frequenza di rete: 50 Hz Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
| Pompa di ricambio STZ 750-S3 Install. pompe sommerse, Gallegg., 230 V | 681264 | Mostra | |
 | Mascherine di entrata orizzontale per Minilift | 681272 | Mostra |
 | Interruttore a galleggiante per Minilift M/M WC | 681282 | Mostra |
 | Coperchio per Minilift M/M WC | 681283 | Mostra |
 | Uscita in pressione per Minilift M/M WC | 681284 | Mostra |
 | Beccuccio uscita in pressione per Minilift M/M WC | 681285 | Mostra |
 | Condensatore per Minilift M/M WC | 681286 | Mostra |
 | Girante per Minilift WC | 681287 | Mostra |
 | Corpo a spirale per Minilift WC | 681288 | Mostra |
 | Manicotto per Minilift WC | 681289 | Mostra |
 | Mascherina frontale, per Minilift WC | 681295 | Mostra |
 | Mascherina laterale, per Minilift WC | 681296 | Mostra |
 | Mascherina di entrata verticale per Minilift | 681308 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Situazione di installazione (einbausituation):
installazione d'appoggio
- Tipo di acque di scarico (abwasserart_de): con sostanze fecali
- Pompa (pumpe): STZ 750-S3
