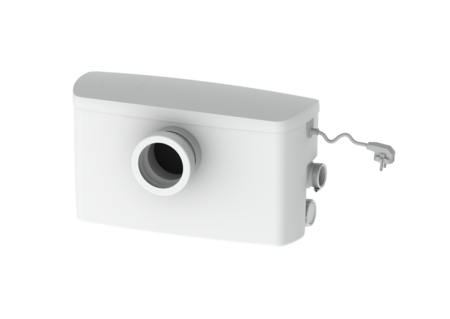

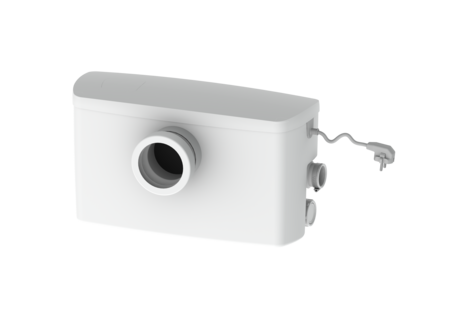

Impianto solleva. Minilift F
installazione in appoggio
KESSEL Impianto solleva. Minilift F, acque di scarico con sostanze fecali, installazione d'appoggio, con una pompa sommersa, modalità operativa S3 - 30%, rilevamento del livello pneumatica
- Trituratore ad alte prestazioni SharkTwister
- Tecnologia di controllo intelligente
- Manutenzione semplice
Cod. Art. | 28520 |
---|---|
GTIN (EAN) | 4026092072899 |
Gruppo di prezzo | 20 |
Impianto solleva. Minilift F installazione in appoggio
L'impianto di sollevamento per uso domestico per acque di scarico con o senza sostanze fecali, già pronto all'uso, è adatto allo smaltimento delle acque di scarico dei servizi igienici singoli. Il serbatoio di raccolta in materiale plastico (ABS) è dotato di un blocco antiriflusso, di un filtro carbone attivo, di una funzione di allarme, di un’entrata orizzontale DN 100 e di due entrate laterali DN 40. La centralina integrata controlla l'impianto di sollevamento per uso domestico tramite rilevamento prenumatico del livello. Variante Tipo d’impianto: Unità singola Blocco antiriflusso: integrato Uscita in pressione: orizzontale Caratteristiche generali Colore: bianco Norma: EN 12050-3 Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione d'appoggio Condizioni di consegna: pronto per l’uso Dimensioni Peso netto: 7,33 kg Peso lordo: 7,53 kg Lunghezza: 488 mm Larghezza: 237 mm Altezza: 285 mm Lunghezza imballaggio: 600 mm Larghezza imballaggio: 240 mm Altezza imballaggio: 330 mm Serbatoio/corpo base Uscita in pressione (DA): 28 mm Altezza centro tubo di uscita rispetto al fondo del serbatoio: 108 mm Altezza centro tubo di entrata rispetto al fondo del serbatoio: 180 mm Larghezza nominale (DA) dell’entrata: 110 mm Larghezza nominale (DN) dell’entrata: 100 mm Numero di entrate: 3 Volume di pompaggio: 4 l Volume del serbatoio: 11 l Trasportatore Numero di pompe: 1 Tipo di collegamento: Schuko a 2 poli Corrente nominale: 2,8 A Classe di protezione: I Tipo di protezione della pompa: IP 44 Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 35 °C Resistenza all’acqua calda per un breve periodo (2 min): 80 °C Prevalenza max.: 6,4 m Numero di giri: 2900 U/min Potenza P1: 0,65 kW Potenza P2: 0,35 kW Tipo di funzionamento: S3 - 30% Tipo di cavo di collegamento della pompa: H03 VV-F 3G 0,75 mm² Tipo di girante: Trituratore Lunghezza del cavo di alimentazione della pompa: 1,6 m Comando Tipo di rilevazione del livello: pneumatica Tensione di funzionamento: 230 V Tipo di collegamento: Schuko a 2 poli
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Blocco antiriflusso con uscita in pressione | 680542 | Mostra | |
Kit di entrata DN 40, con clapet di non ritorno | 680543 | Mostra | |
Filtro a carbone attivo per Minilift F | 680544 | Mostra | |
Guarnizione per la pompa Minilift F | 680545 | Mostra | |
Pompa di ricambio Minilift F con monitoraggio della guarnizione | 680546 | Mostra | |
Condensatore per Minilift F | 680547 | Mostra | |
Guarnizione di entrata DN 100, per Minilift F | 680673 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Rapporti di prova e certificati | |
Dichiarazione di prestazione |
- TÜV voto di prova (pruefzeichen): ID 1111241937
- Situazione di installazione (einbausituation): installazione d'appoggio
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): con sostanze fecali
- Larghezza nominale (DN) dell’entrata (zulauf_nennweite_dn): 100 mm
