Kit constr. Pumpfix S Underfloor
DN 100, piastrellabile

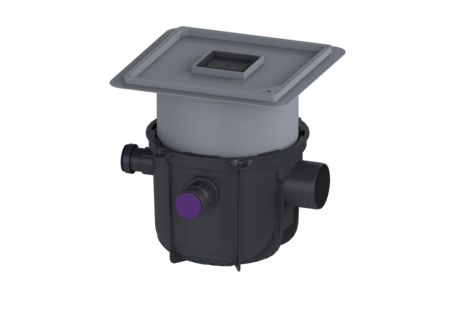

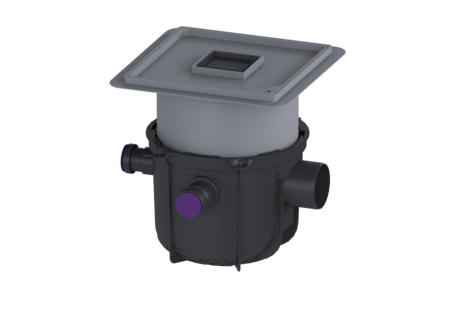

KESSEL Kit constr. Pumpfix S Underfloor DN 100, piastrellabile, acque di scarico senza sostanze fecali, con pompe sommersa, tipo di copertura piastra di copertura piastrellabile
| Cod. Art. | 280451X-RBK |
|---|---|
| GTIN (EAN) | 4026092106808 |
| Gruppo di prezzo | 10 |
Kit constr. Pumpfix S Underfloor DN 100, piastrellabile
Per la combinazione con un kit tecnico KESSEL per la realizzazione di una stazione di pompaggio antiriflusso Pumpfix S Underfloor. La stazione di pompaggio antiriflusso per acque di scarico non contenenti sostanze fecali è dotata di una pompa e di due valvole antiriflusso meccaniche, che si chiudono automaticamente in caso di riflusso. In condizioni normali, il drenaggio avviene tramite la naturale pendenza verso la fognatura. Il drenaggio durante la fase di riflusso avviene tramite la pompa integrata contro la pressione di riflusso direttamente nella rete fognaria. Kit di costruzione KESSEL composto da: - Corpo base con rialzo telescopico per la compensazione senza soluzione di continuità dell’altezza e del livello e scarico a pavimento integrato - Impianto adatto all’installazione nel calcestruzzo impermeabile, resistenza all’acqua freatica di 3 m - Protezione antiriflusso a norma EN 13564 tipo 5 - Bocchettone DN 50 per l’entrata e tubo per cavi inclusi Variante Indicazione sulla profondità di posa: Impianto adatto all’installazione nel calcestruzzo imp. Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 1,6 Caratteristiche generali Norma: EN 13564 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Tipo di acque di scarico: senza sostanze fecali Condizioni di consegna: pronto per l’uso Protezione antiriflusso: Tipo 5 Dimensioni Peso netto: 6,61 kg Peso lordo: 6,61 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 600 mm Dimensione di installazione – lunghezza: 600 mm Profondità di posa: 330 - 460 mm Lunghezza: 485 mm Larghezza: 380 mm Lunghezza imballaggio: 445 mm Larghezza imballaggio: 445 mm Altezza imballaggio: 466 mm Serbatoio/corpo base Collegamento tubo per cavi (DN): 50 Larghezza nominale (DN) dell’entrata: 50 Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Colore della copertura: selezionabile Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Funzione dello scarico: sì Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Larghezza del telaio: 380 mm Lunghezza del telaio: 380 mm Altezza max. del rivestimento: 16 mm Forma rialzo: angolare
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
- Larghezza nominale (DN) (nennweite):
100
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Tipo di acque di scarico (abwasserart_de):
senza sostanze fecali
- Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
- Pompa (pumpe):
- (einbausituation):
