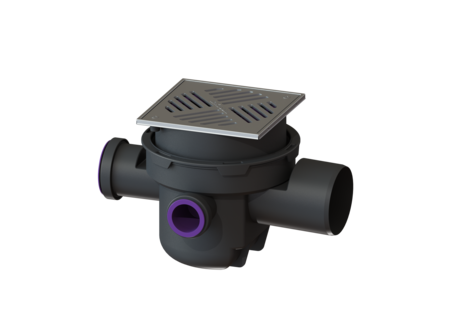

Corpo base "L’Universale" DN100 Griglia inox Prot antiriflusso
Il corpo base in materiale plastico è dotato di una valvola antiriflusso removibile con due clapet antiriflusso, una chiusura di emergenza bloccabile manualmente e un cestello raccolta fanghi. Il corpo base dispone inoltre di due ingressi DN 50 e di un ingresso DN 70 con tappo cieco. Materiale: PP Variante Contenuto del sedimentatore: sì Chiusura di emergenza: sì Flangia impermeabile: Preassemblato in fabbrica Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 1253, EN 13564 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: pronto all’installazione Protezione antiriflusso: Tipo 5 Chiusura antiodore: incluso Sostenibile: grazie all’impiego di materiale riciclato Dimensioni Peso netto: 3,23 kg Peso lordo: 3,55 kg Dimensione di installazione – larghezza: 320 mm Dimensione di installazione – lunghezza: 400 mm Profondità di posa: 216 - 266 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 380 mm Larghezza: 300 mm Lunghezza imballaggio: 380 mm Larghezza imballaggio: 295 mm Altezza imballaggio: 257 mm Serbatoio/corpo base Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Classe di carico: K 3 (EN 1253-1) Dimensioni della griglia in lunghezza: 187 mm Grandezza griglia – larghezza: 187 mm Grandezza griglia – altezza: 4 mm Contenuto del sedimentatore: sì Griglia Dimensioni della griglia in lunghezza: 187 mm Grandezza griglia – larghezza: 187 mm Grandezza griglia – altezza: 4 mm
Corpo base "L’Universale"
DN100 Griglia inox Prot antiriflusso
KESSEL Corpo base "L’Universale", installazione nel pavimento, bocchettone laterale, tipo di copertura Griglia a feritoia, argento, Copertura Acciaio inox 14301, impermeabile Preassemblato in fabbrica, protezione antiriflusso Tipo 5
- Installazione flessibile: rialzo telescopico girevole
- Protezione antiriflusso integrata
- regolabile in altezza
| Cod. Art. | 27621 |
|---|---|
| GTIN (EAN) | 4026092007839 |
| Gruppo di prezzo | 10 |
Corpo base "L’Universale" DN100 Griglia inox Prot antiriflusso
Il corpo base in materiale plastico è dotato di una valvola antiriflusso removibile con due clapet antiriflusso, una chiusura di emergenza bloccabile manualmente e un cestello raccolta fanghi. Il corpo base dispone inoltre di due ingressi DN 50 e di un ingresso DN 70 con tappo cieco. Materiale: PP Variante Contenuto del sedimentatore: sì Chiusura di emergenza: sì Flangia impermeabile: Preassemblato in fabbrica Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 1253, EN 13564 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: pronto all’installazione Protezione antiriflusso: Tipo 5 Chiusura antiodore: incluso Sostenibile: grazie all’impiego di materiale riciclato Dimensioni Peso netto: 3,23 kg Peso lordo: 3,55 kg Dimensione di installazione – larghezza: 320 mm Dimensione di installazione – lunghezza: 400 mm Profondità di posa: 216 - 266 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 380 mm Larghezza: 300 mm Lunghezza imballaggio: 380 mm Larghezza imballaggio: 295 mm Altezza imballaggio: 257 mm Serbatoio/corpo base Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Classe di carico: K 3 (EN 1253-1) Dimensioni della griglia in lunghezza: 187 mm Grandezza griglia – larghezza: 187 mm Grandezza griglia – altezza: 4 mm Contenuto del sedimentatore: sì Griglia Dimensioni della griglia in lunghezza: 187 mm Grandezza griglia – larghezza: 187 mm Grandezza griglia – altezza: 4 mm
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Prolunga con flangia tenuta a press.,contro-flan. | 27298 | Mostra |
 | Pozzetto di transazione DN 100/70 | 27602 | Mostra |
 | Protezione contro i roditori Inserto in acciaio inox | 27609 | Mostra |
 | Prolunga Flangia di tenuta a pres.,Contro-flangia | 48958 | Mostra |
 | Materiale impermeabilizzante per Sistema 200, Calcestruzzo imp. | 48982 | Mostra |
 | Prolunga Sistema 200, H: 175 mm | 48988 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Valvola antiriflusso Modulo per scarichi p cantina c 2 alette | 27603 | Mostra |
 | Cestello raccolta fanghi per scarico per cantina "L’universale" | 27604 | Mostra |
 | Rialzo con griglia in acciaio inox | 48954 | Mostra |
 | Guarnizione Guarnizione a labbro | 680183 | Mostra |
 | Imbuto di prova con guarnizione condotto tubo | 70214 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Rapporti di prova e certificati | |
| Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 100
- Materiale della copertura (abdeckung_material): Acciaio inox 14301
- Situazione di installazione (einbausituation):
installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de):
senza sostanze fecali
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Protezione antiriflusso (rueckstauschutz): Tipo 5
- Chiusura antiodore (geruchsverschluss): incluso
