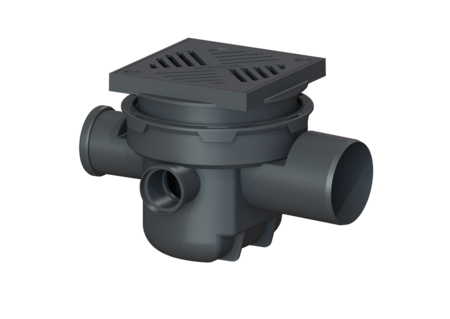

Corpo base "L’Universale"

DN100 Griglia nera Protez antiriflusso

27611
27611

KESSEL Corpo base "L’Universale", installazione nel pavimento, bocchettone laterale, tipo di copertura Griglia a feritoia, nero, Copertura Materiale plastico, impermeabile senza, protezione antiriflusso Tipo 5

  • Installazione flessibile: rialzo telescopico girevole
  • Protezione antiriflusso integrata
  • regolabile in altezza
Cod. Art. 27611
GTIN (EAN) 4026092007822
Gruppo di prezzo 10

Corpo base "L’Universale" DN100 Griglia nera Protez antiriflusso
Il corpo base in materiale plastico è dotato di una valvola antiriflusso removibile con due clapet antiriflusso, una chiusura di emergenza bloccabile manualmente e un cestello raccolta fanghi. Il corpo base dispone inoltre di due ingressi DN 50 e di un ingresso DN 70 con tappo cieco. Materiale: PP Variante Contenuto del sedimentatore: sì Chiusura di emergenza: sì Flangia impermeabile: senza Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 1253 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: pronto all’installazione Protezione antiriflusso: Tipo 5 Chiusura antiodore: incluso Dimensioni Peso netto: 2,69 kg Peso lordo: 3,02 kg Dimensione di installazione – larghezza: 320 mm Dimensione di installazione – lunghezza: 400 mm Profondità di posa: 216 - 276 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 380 mm Larghezza: 300 mm Lunghezza imballaggio: 380 mm Larghezza imballaggio: 295 mm Altezza imballaggio: 257 mm Serbatoio/corpo base Tipo di bocchettone: laterale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Materiale plastico Colore della copertura: nero Classe di carico: K 3 (EN 1253-1) Dimensioni della griglia in lunghezza: 188 mm Grandezza griglia – larghezza: 188 mm Grandezza griglia – altezza: 25 mm Contenuto del sedimentatore: sì Griglia Dimensioni della griglia in lunghezza: 188 mm Grandezza griglia – larghezza: 188 mm Grandezza griglia – altezza: 25 mm
  Designazione Cod. Art.
  Designazione Cod. Art.
  Designazione Cod. Art.
27298 Prolunga con flangia tenuta a press.,contro-flan. 27298 Mostra
27602 Pozzetto di transazione DN 100/70 27602 Mostra
27609 Protezione contro i roditori Inserto in acciaio inox 27609 Mostra
48958 Prolunga Flangia di tenuta a pres.,Contro-flangia 48958 Mostra
48982 Materiale impermeabilizzante per Sistema 200, Calcestruzzo imp. 48982 Mostra
48988 Prolunga Sistema 200, H: 175 mm 48988 Mostra
  Designazione Cod. Art.
27603 Valvola antiriflusso Modulo per scarichi p cantina c 2 alette 27603 Mostra
27604 Cestello raccolta fanghi per scarico per cantina "L’universale" 27604 Mostra
27613 Griglia a feritoie 188x188 mm, in polimero, nera 27613 Mostra
27714 Rialzo per griglie in plastica 27714 Mostra
680183 Guarnizione Guarnizione a labbro 680183 Mostra
70214 Imbuto di prova con guarnizione condotto tubo 70214 Mostra
Manuali
Disegno CAD
Rapporti di prova e certificati
Dichiarazione di prestazione
  • Larghezza nominale (DN) (nennweite): 100
  • Materiale della copertura (abdeckung_material): Materiale plastico
  • Situazione di installazione (einbausituation): installazione nel pavimento
  • Marchio CE (ce_kennzeichnung): sì
  • Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
  • Tipo di bocchettone (stutzen_ausfuehrung): laterale
  • Classe di carico (belastungsklasse): K 3 (EN 1253-1)
  • Protezione antiriflusso (rueckstauschutz): Tipo 5
  • Chiusura antiodore (geruchsverschluss): incluso
  • (verriegelung):
  • (wu-flansch):
  • Contenuto del sedimentatore (schlammeimer): sì
