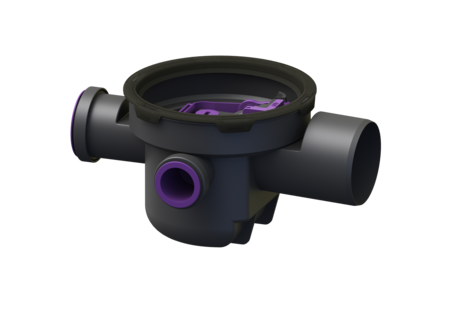

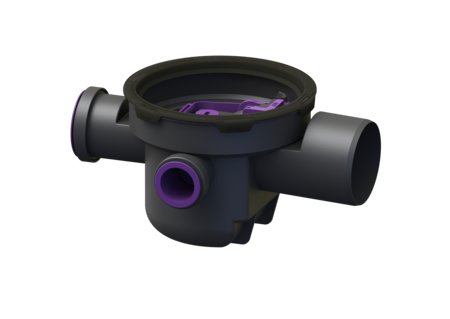

Corpo base "L’Universale"
DN 100 3 ingressi valvola antiriflusso
KESSEL Corpo base "L’Universale", installazione nel pavimento, bocchettone laterale, protezione antiriflusso Tipo 5
- Installazione flessibile: rialzo telescopico girevole
- Protezione antiriflusso integrata
- regolabile in altezza
Cod. Art. | 27600 |
---|---|
GTIN (EAN) | 4026092085141 |
Gruppo di prezzo | 10 |
Corpo base "L’Universale" DN 100 3 ingressi valvola antiriflusso
Il corpo base in materiale plastico è dotato di una valvola antiriflusso removibile con due clapet antiriflusso, una chiusura di emergenza bloccabile manualmente e un cestello raccolta fanghi. Il corpo base dispone inoltre di due ingressi DN 50 e di un ingresso DN 70 con tappo cieco. Materiale: PP Variante Altezza dell’acqua di sbarramento: 60 mm Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 1253-1 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Tipo di acque di scarico: senza sostanze fecali Situazione di installazione: installazione nel pavimento Protezione antiriflusso: Tipo 5 Chiusura antiodore: incluso Dimensioni Peso netto: 2,31 kg Peso lordo: 2,31 kg Lunghezza: 380 mm Larghezza: 285 mm Altezza: 190 mm Lunghezza imballaggio: 380 mm Larghezza imballaggio: 295 mm Altezza imballaggio: 257 mm Serbatoio/corpo base Materiale corpo base: PP Tipo di bocchettone: laterale
Designazione | Cod. Art. | ||
---|---|---|---|
Rialzo con griglia in acciaio inox | 48954 | Mostra | |
Rialzo Griglia a feritoie nera 200x200 mm K 3 | 48964 | Mostra | |
Rialzo Variofix Sistema 200, griglia a feritoie, 304, K3 | 48968 | Mostra | |
Rialzo Variofix Sistema 200, Griglia, AISI304, L 15 | 48969 | Mostra | |
Rialzo Variofix Sistema 200 Gr feritoie, AISI304, L 15 | 48978 | Mostra | |
Rialzo Ferrofix Sistema 200 Griglia AISI304 200x200 mm | 57410 | Mostra | |
Rialzo Ferrofix Sistema 200 Griglia AISI304 300x300mm | 57415 | Mostra | |
Rialzo Classe B, Griglia feritoie roto.,d: 20mm | 67985 | Mostra |
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Prolunga con flangia tenuta a press.,contro-flan. | 27298 | Mostra | |
Pozzetto di transazione DN 100/70 | 27602 | Mostra | |
Protezione contro i roditori Inserto in acciaio inox | 27609 | Mostra | |
Prolunga Flangia di tenuta a pres.,Contro-flangia | 48958 | Mostra | |
Materiale impermeabilizzante per Sistema 200, Calcestruzzo imp. | 48982 | Mostra | |
Prolunga Sistema 200, H: 175 mm | 48988 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 100
- Materiale corpo base (material_grundkoerper): PP
- Situazione di installazione (einbausituation): installazione nel pavimento
- Marchio CE (ce_kennzeichnung): sì
- Tipo di acque di scarico (abwasserart_de): senza sostanze fecali
- Tipo di bocchettone (stutzen_ausfuehrung): laterale
- (abdeckung_material):
- (belastungsklasse):
- Protezione antiriflusso (rueckstauschutz): Tipo 5
- Chiusura antiodore (geruchsverschluss): incluso
