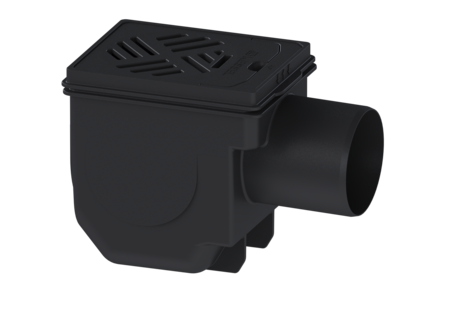

Scarico per cantina Drehfix
DN 100, Griglia nera, Tipo 5
Lo scarico per cantina per le acque di scarico non contenenti sostanze fecali è dotato di due clapet meccaniche, che si chiudono automaticamente in caso di riflusso. Una clapet serve anche come chiusura di emergenza bloccabile manualmente.
- Protezione antiriflusso integrata
- Semplice manutenzione e pulizia senza utensili
| Cod. Art. | 27301 |
|---|---|
| GTIN (EAN) | 4026092007815 |
| Gruppo di prezzo | 10 |
Scarico per cantina Drehfix DN 100, Griglia nera, Tipo 5
Lo scarico per cantina per le acque di scarico non contenenti sostanze fecali è dotato di due clapet meccaniche, che si chiudono automaticamente in caso di riflusso. Una clapet serve anche come chiusura di emergenza bloccabile manualmente. Variante Contenuto del sedimentatore: sì Chiusura di emergenza: sì Capacità di scarico (l/s) con 20 mm di accumulo di acqua: 1,8 Clapet antiriflusso meccaniche: 2 Caratteristiche generali Colore: nero Norma: EN 1253 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Tipo di acque di scarico: Acque di scarico senza sostanze fecali Situazione di installazione: all’interno degli edifici – installazione nel pavimento Condizioni di consegna: pronto all’installazione Protezione antiriflusso: Tipo 5 Dimensioni Peso netto: 1,49 kg Peso lordo: 1,51 kg Dimensione di installazione – larghezza: 190 mm Dimensione di installazione – lunghezza: 320 mm Profondità di posa: 210 - 240 mm Tipo di regolazione in altezza: rialzo telescopico Larghezza: 168 mm Lunghezza: 285 mm Larghezza imballaggio: 170 mm Altezza imballaggio: 205 mm Lunghezza imballaggio: 280 mm Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Colore della copertura: nero Classe di carico: K 3 (EN 1253-1) Dispositivo di sicurezza anti-riflusso: Materiale plastico Dimensioni della griglia in lunghezza: nero Materiale della griglia: 190 mm Grandezza griglia – larghezza: 150 mm Grandezza griglia – altezza: 14 mm Contenuto del sedimentatore: sì Chiusura antiodore: incluso Griglia Dimensioni della griglia in lunghezza: nero Dispositivo di sicurezza anti-riflusso: Materiale plastico Materiale della griglia: 190 mm Grandezza griglia – larghezza: 150 mm Grandezza griglia – altezza: 14 mm
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Pozzetto di transazione DN 100/70 | 27602 | Mostra |
 | Protezione contro i roditori Inserto in acciaio inox | 27609 | Mostra |
 | Prolunga H: 183 mm | 38670 | Mostra |
 | Bocchettone di entrata DN 50, con guarnizione, Anello filettato | 39005 | Mostra |
 | Bocchettone di entrata DN 70, con guarnizione, Anello filettato | 39007 | Mostra |
 | Manicotto di entrata, ABS, Ø 110 | 39100 | Mostra |
| Sega a tazza per DN 50/70/100 | 500101 | Mostra |
| Manuali | |
|---|---|
| Disegno CAD | |
| Dichiarazione di prestazione |
- Larghezza nominale (DN) (nennweite): 100
- Situazione di installazione (einbausituation):
all’interno degli edifici – installazione nel pavimento
- Marchio CE (ce_kennzeichnung):
sì
- Tipo di acque di scarico (abwasserart_de):
Acque di scarico senza sostanze fecali
- Classe di carico (belastungsklasse): K 3 (EN 1253-1)
- Protezione antiriflusso (rueckstauschutz): Tipo 5
- Profondità di posa (einbautiefe): 210 mm
- Chiusura antiodore (geruchsverschluss): incluso
