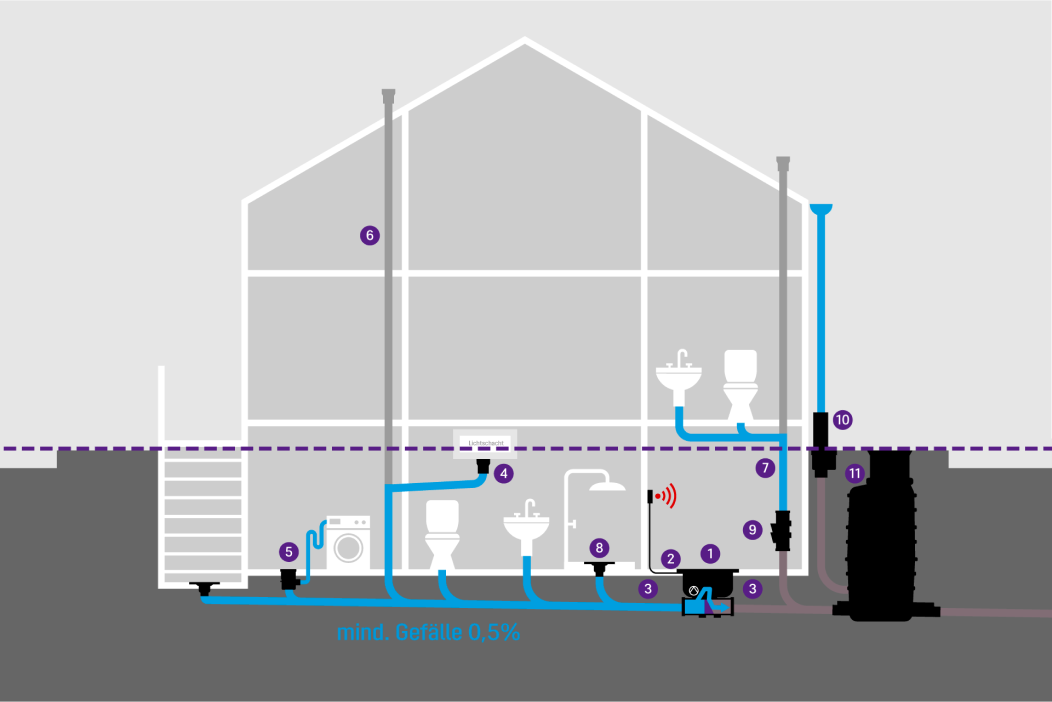

(1) Pumpfix M per l'installazione nella soletta
(2) Tubo vuoto per cavi elettrici DN 50
(3) Tratto di stabilizzazione di 1 m a monte e a valle del Pumpfix M
(4) Scarico a pavimento con Multistop chiusura di protezione contro insetti, schiuma, roditori e cattivi odori per pozzo di luce
(5) Scarico a pavimento con Chiusura antiodore, ad es. Universale Plus
(6) Aerazione e sfiato
(7) Collegamento degli elementi di drenaggio al di sopra del Livello di riflusso
(8) Canaletta per doccia Linearis
(9) Tubo di pulizia
(10) Scarico per l’acqua piovana
(11) Pozzetto di allacciamento domestico
Stazione di pompaggio antiriflusso Pumpfix M
per acque nere e grigie

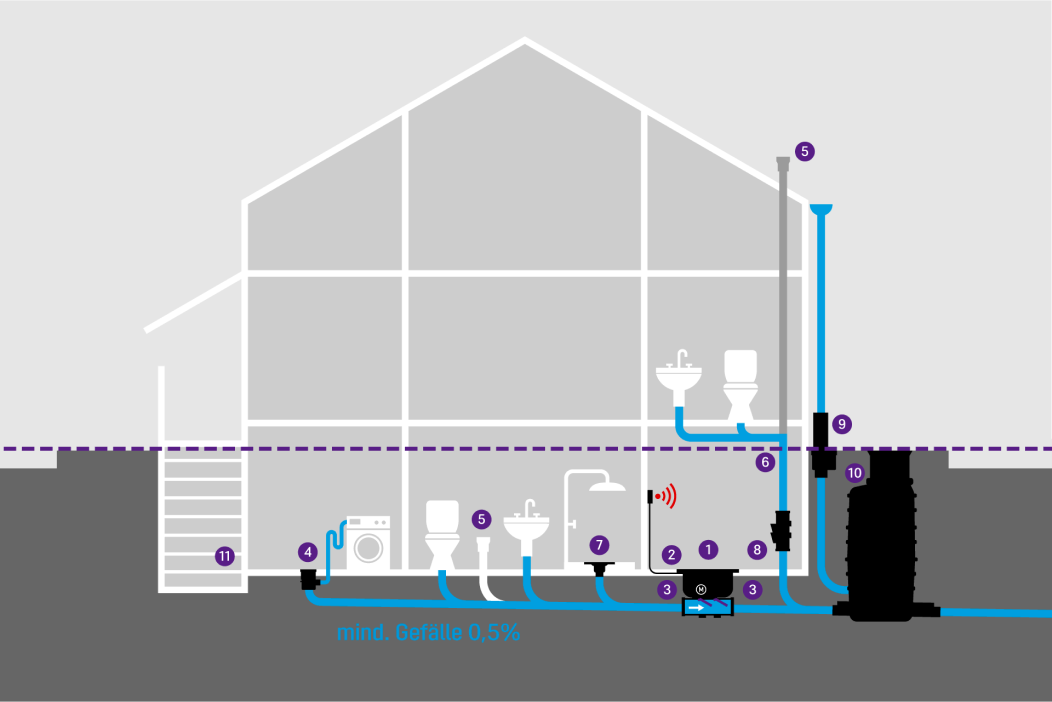

(1) Valvola Staufix FKA KESSEL per l'installazione nella soletta
(2) Tubo elettrico DN 50
(3) Tratto di stabilizzazione di 1 m a monte e a valle della valvola Staufix FKA
(4) Scarico a pavimento con Chiusura antiodore, ad es. Universale Plus
(5) Aerazione e sfiato
(6) Allacciamento degli elementi di scarico al di sopra del Livello di riflusso
(7) Canaletta per doccia Linearis
(8) Tubo di pulizia
(9) Scarico per l’acqua piovana
(10) Pozzetto di allacciamento domestico
(11) Scala coperta che conduce alla cantina con soglia
Valvola antiriflusso Staufix FKA
per acque nere e grigie

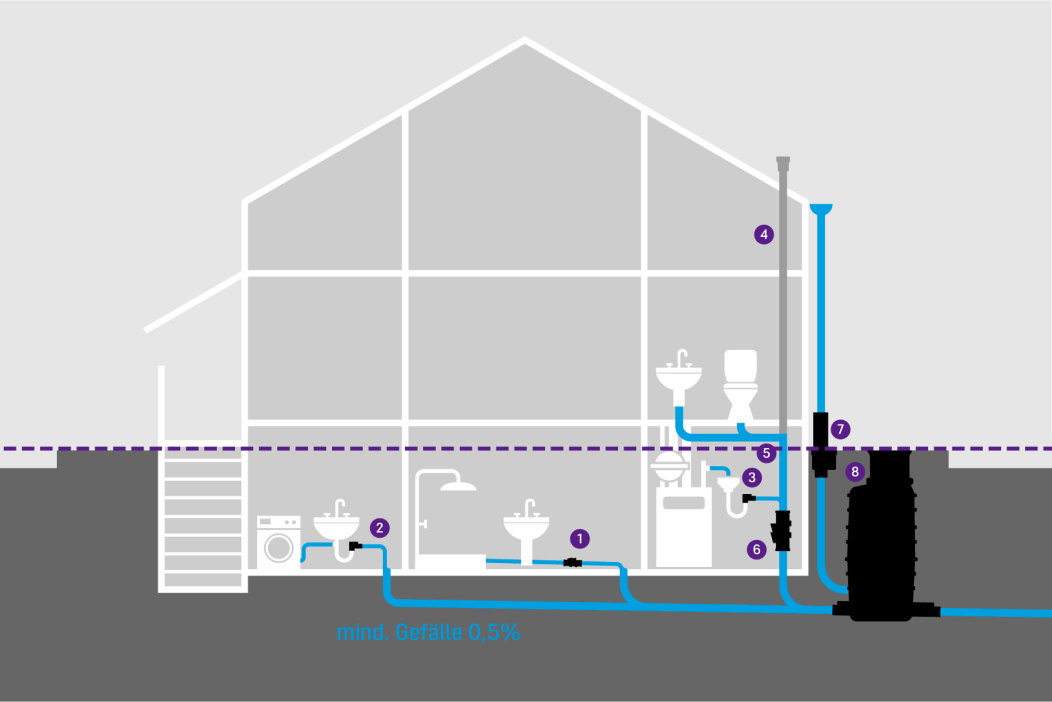

(1) KESSEL Staufix DN 50
(2) Sifone KESSEL Staufix
(3) Sifone KESSEL Staufix
(4) Aerazione e sfiato
(5) Collegamento degli elementi di scarico al di sopra del Livello di riflusso
(6) Tubo di pulizia
(7) Scarico per l’acqua piovana
(8) Pozzetto di allacciamento domestico
Valvola antiriflusso Staufix DN 50/70 e Staufix Siphon DN 50
per le acque grigie

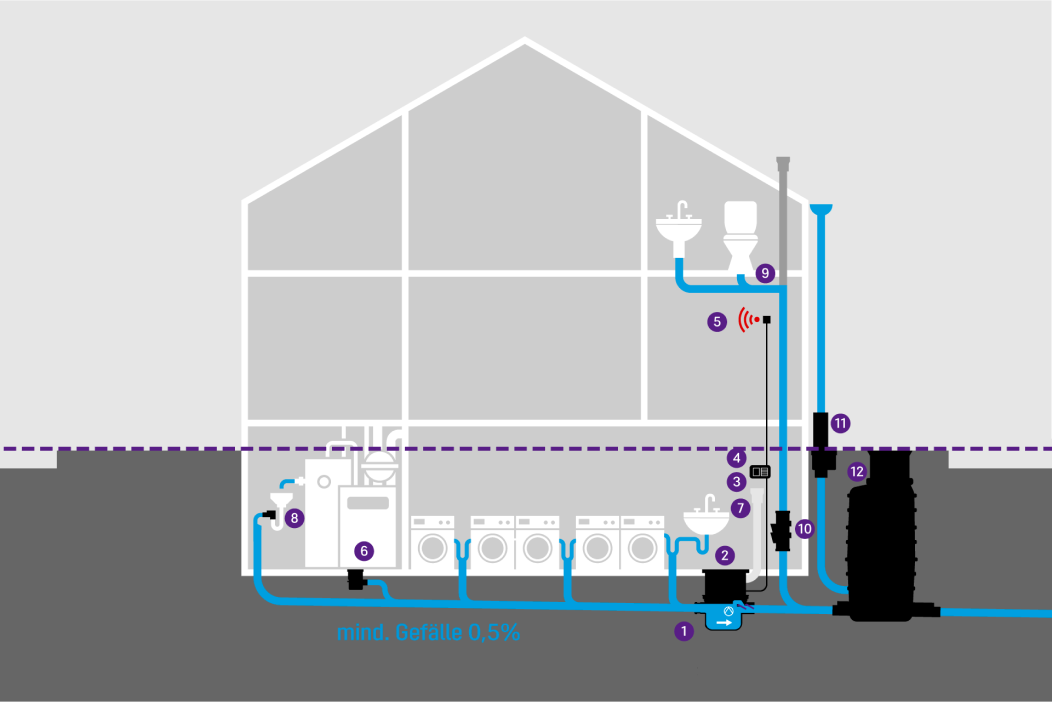

(1) KESSEL Pumpfix S
(2) Scarico a pavimento integrato nel Coperchio
(3) Opzionale: Segnalatore acustico Basic
(4) Opzionale: Contatto a potenziale zero per Segnalatore acustico Basic
(5) Opzionale: Segnalatore a distanza
(6) Barriera per liquidi leggeri
(7) Filtro a carbone attivo KESSEL
(8) Raccordo per gocciolamento dell'accumulatore di acqua calda con sifone a imbuto
(9) Raccordo degli elementi di scarico al di sopra del Livello di riflusso
(10) Tubo di pulizia
(11) Scarico per l’acqua piovana
(12) Pozzetto di allacciamento domestico
Scarico per cantina con protezione antiriflusso e pompa Pumpfix S
per le acque grigie

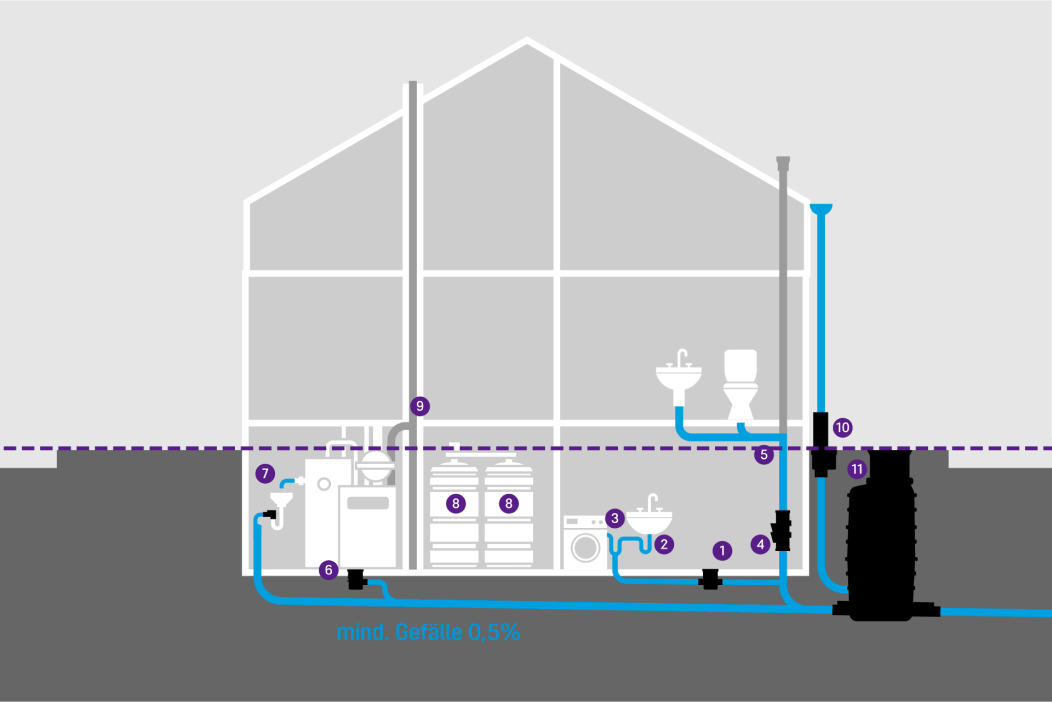

(1) Scarico per cantina "L’Universale"
(6) Barriera per liquidi leggeri con dispositivo antiriflusso
(7) Sifone Staufix
(2) Sifone standard
(3) Sifone standard per lavatrice
(4) Tubo di pulizia
(5) Collegamento degli elementi di scarico al di sopra del Livello di riflusso
(8) Serbatoi di gasolio
(9) Camino
(10) Scarico per l’acqua piovana
(11) Pozzetto di allacciamento
Scarico per cantina con protezione antiriflusso "L’Universale"
per le acque grigie

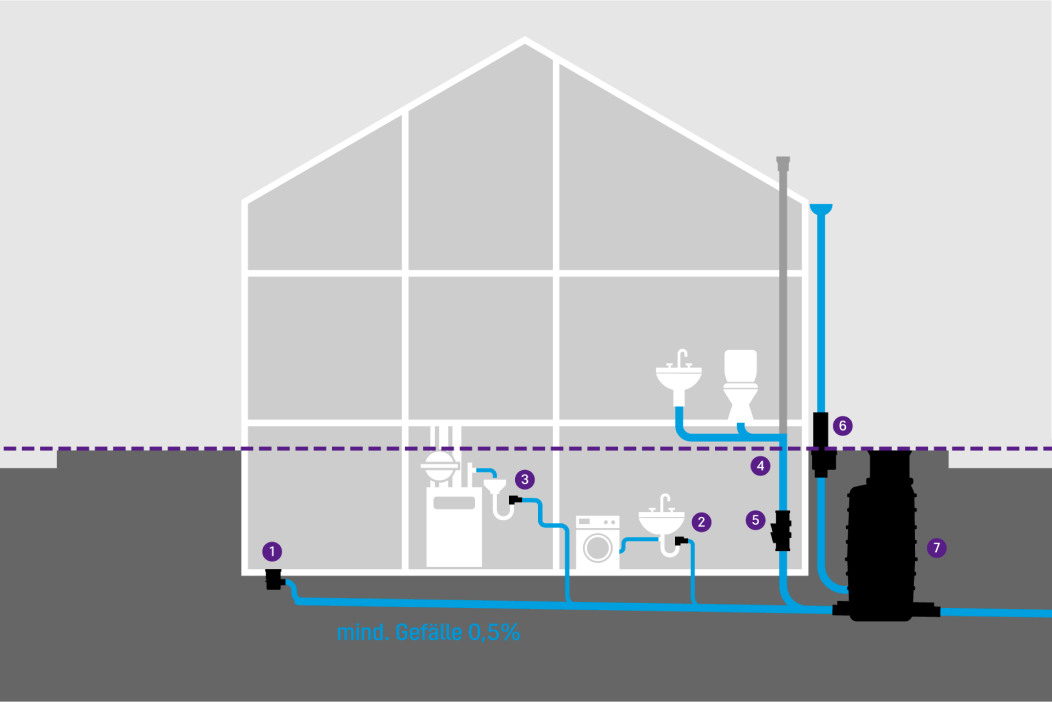

(1) KESSEL Drehfix
(2) Sifone KESSEL Staufix
(3) Sifone KESSEL Staufix
(4) Collegamento degli elementi di scarico al di sopra del Livello di riflusso
(5) Tubo di pulizia
(6) Scarico per l’acqua piovana
(7) Pozzetto di allacciamento domestico
Scarico per cantina con protezione antiriflusso Drehfix
per le acque grigie

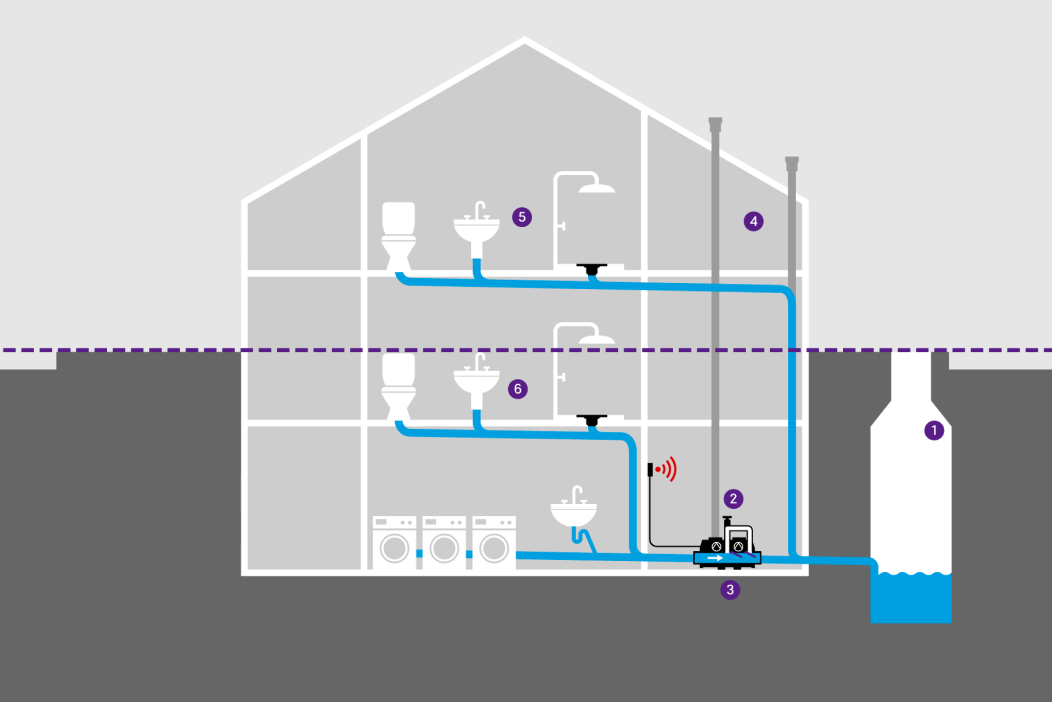

(3) Impianto di sollevamento ibrido KESSEL Ecolift L
(1) Pozzetto di allacciamento domestico
(2) Bypass all'interno dell'Ecolift L
(4) Aerazione e sfiato
(5) Allacciamento degli elementi di scarico al di sopra del Livello di riflusso
(6) Elementi di scarico al piano terra al di sotto del Livello di riflusso
Impianto di sollevamento ibrido Ecolift L
per acque nere e grigie
