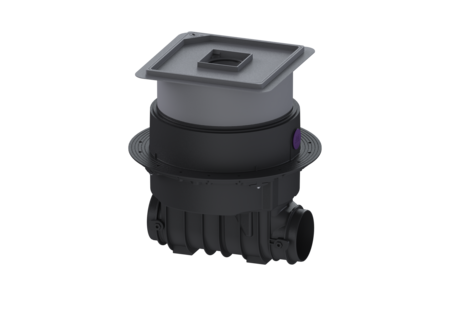

St pomp antiriflusso Pumpfix M
Underfloor, s. bocchettone, piastrella.
KESSEL St pomp antiriflusso Pumpfix M, acque di scarico con sostanze fecali, con una SPZ 1000 pompa sommersa, tipo di copertura piastra di copertura piastrellabile, chiusura Lock & Lift, rilevamento del livello Sonda ottica
- Stazione di pompaggio antiriflusso: sfrutta la naturale pendenza verso la fognatura – la pompa interviene solo in caso di riflusso
- Montaggio flessibile, disponibilità di diverse coperture con funzione di scarico per installazione a pavimento
- Silenzioso e a risparmio energetico
| Cod. Art. | 24000X |
|---|---|
| GTIN (EAN) | 4026092072998 |
| Gruppo di prezzo | 30 |
St pomp antiriflusso Pumpfix M Underfloor, s. bocchettone, piastrella.
La valvola antiriflusso con stazione di pompaggio premium per acque di scarico con e senza sostanze fecali è dotata di una pompa e di un sistema di chiusura motorizzato. In condizioni normali, la sezione trasversale del tubo è liberamente aperta. In caso di riflusso, il sistema di chiusura motorizzato viene chiuso automaticamente. Il drenaggio durante la fase di riflusso avviene tramite la pompa con trituratore integrato. Il controllo avviene attraverso una centralina di facile utilizzo, che opzionalmente può essere integrata nel sistema di gestione dell'edificio tramite un contatto a potenziale zero oppure può emettere messaggi di allarme e di guasto collettivi tramite un’interfaccia GSM. Variante Chiusura di emergenza: sì Comando della pompa: Centralina Tipo di protezione della sonda: IP 68 (3m/48h) Clapet antiriflusso motorizzate: 1 Caratteristiche generali Colore: nero Tipo di acque di scarico: con sostanze fecali Situazione di installazione: installazione nel pavimento Condizioni di consegna: Premontato per il montaggio finale in cantiere (pompa e sensori devono essere montati in cantiere e la centralina deve essere collegata) Tipo di motore: KSM 140 Tipo di protezione del motore: IP 68 (3m/48h) Omologazione: Z-53.2-388,Z-53.2-388_V Dimensioni Peso netto: 28,2 kg Peso lordo: 31 kg Resistenza all’acqua freatica dal fondo serbatoio: 3000 mm Dimensione di installazione – larghezza: 750 mm Dimensione di installazione – lunghezza: 750 mm Salto di pendenza: 9 mm Profondità di posa: 516 - 669 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 590 mm Larghezza: 590 mm Lunghezza imballaggio: 785 mm Larghezza imballaggio: 615 mm Altezza imballaggio: 550 mm Serbatoio/corpo base Tipo di bocchettone: opzionale Caratteristiche di copertura Tipo di copertura: piastra di copertura piastrellabile Materiale della copertura : Materiale plastico Larghezza della copertura: 366 mm Lunghezza della copertura: 366 mm Funzione dello scarico: sì Blocco: Lock & Lift Classe di carico: K 3 (EN 1253-1) Altezza max. del rivestimento: 16 mm : Trasportatore Pompa: SPZ 1000 Numero di pompe: 1 Peso, pompa: 10 kg Tipo di collegamento: presa codificata Tensione di funzionamento: 230 V Classe di protezione: I Classe di isolamento: F Cosφ – fattore di potenza: 0,97 Tipo di protezione della pompa: IP 68 (3m/48h) Monitoraggio della temperatura: integrato Temperatura materiale (permanente) max.: 40 °C Portata max.: 11,5 m³/h Prevalenza max.: 10 m Numero di giri: 2800 U/min Potenza P1: 1,2 kW Potenza P2: 0,69 kW Tipo di funzionamento: S3 - 50% Tipo di cavo di collegamento della pompa: H07RN-F 3G 1,5 mm² Tipo di girante: Trituratore Tipo di cavo di collegamento del motore: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Tipo di cavo di collegamento della sonda: ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2 mm² Lunghezza del cavo di alimentazione della pompa: 5 m Corrente nominale: 5,2 A Comando Centralina: Comfort Tensione di funzionamento: 230 V Tipo di protezione della centralina: IP 54 Protezione necessaria (centralina): C 16 A Sistema di auto-diagnostica (SDS): sì Batteria tampone: sì Display multi-riga: sì Funzione di diario d’esercizio: sì Contatto a potenziale zero: opzionale Dispositivo di allarme: sonda ottica Strumento di rilevazione del livello: Sonda ottica Tipo di rilevazione del livello: ottica Interfaccia USB: sì Tipo di collegamento: presa codificata Lunghezza del cavo di alimentazione alla centralina: 1,4 m Interfaccia GSM: sì
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Riduzione raccordo maschio DN 100, con guarnizione condotto tubo | 83081 | Mostra |
 | Riduzione raccordo maschio DN 125, con guarnizione condotto tubo | 83082 | Mostra |
 | Riduzione raccordo maschio DN 150, con guarnizione condotto tubo | 83083 | Mostra |
 | Riduzione raccordo maschio DN 200, con guarnizione condotto tubo | 83084 | Mostra |
 | Manicotto DN 100, con guarnizione | 83085 | Mostra |
 | Manicotto DN 125, con guarnizione | 83086 | Mostra |
 | Manicotto DN 150, con guarnizione | 83087 | Mostra |
 | Manicotto DN 200, con guarnizione condotto tubo | 83088 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Segnalatore a distanza Cavo di 20 m, 2x0,75 qmm | 20162 | Mostra |
 | Accessori per i cavi Prolunga per sonda | 80889 | Mostra |
 | Accessori per i cavi Prolunga per motore | 80890 | Mostra |
 | Accessori per i cavi Prolunga per pompa | 80891 | Mostra |
 | Prolunga H: 200 mm | 83070 | Mostra |
 | Prolunga A: 234 mm, con flangia e contro-flangia | 83073 | Mostra |
 | Prolunga H: 360 mm, con flangia centrale | 83075 | Mostra |
 | Manicotto DN 90, con guarnizione | 83089 | Mostra |
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Coperchio Lato di entrata | 28054 | Mostra |
 | Coperchio Comfort Lato di scarico | 28056 | Mostra |
 | Sfiato con filtro a carbone attivo | 28060 | Mostra |
 | Filtro a carbone attivo 5 pezzi | 28061 | Mostra |
 | Centralina Comfort 230 V, Ecolift M, Pumpfix M da 01/2011 | 28071 | Mostra |
 | Set di ricambio per coltelli KTP 1000 / SPZ 1000 | 28075 | Mostra |
 | Pompa di ricambio KTP/SPZ1000 230 V, lunghezza del cavo di 5 m | 28351 | Mostra |
 | Chiusura a sgancio rapido per il blocco antiriflusso | 680018 | Mostra |
 | Batteria Blocco 9 V | 680034 | Mostra |
 | Porta paletta per i clapet motorizzati e meccanici | 680101 | Mostra |
 | Uscita in pressione con blocco antiriflusso | 680104 | Mostra |
 | Guarnizione Per il rialzo, da 07/ 2014 | 680150 | Mostra |
 | Collegamento di scarico DN 70, guarnizione per condotto del tubo | 680215 | Mostra |
 | Guarnizione per piastra di copertura, sistema 330 mm | 686114 | Mostra |
 | Kit di guarnizioni Pumpfix M e Ecolift M | 70319 | Mostra |
 | Clapet antiriflusso motorizzate, con porta paletta | 80038 | Mostra |
 | Porta paletta per le clapet motoriz. con porta paletta | 80039 | Mostra |
 | Motore di propulsione pronto per l’uso, cavo 5 m | 80076 | Mostra |
 | Kit di ricambi per sonda ottica Cavo di 5 m | 80888 | Mostra |
 | Adattatore Kit di sonda ottica | 80892 | Mostra |
 | Piastra di copertura 366 x 366 mm corpo di scarico piatto,Multistop piatto | 830045 | Mostra |
 | Rialzo sistema 400 Chiudibile, grigio argento | 830065 | Mostra |
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Dichiarazione di prestazione | |
| Dichiarazione di conformità |
- Tipo di acque di scarico (abwasserart_de):
con sostanze fecali
- Centralina (schaltgeraet):
Comfort
- Materiale della copertura (abdeckung_material):
Materiale plastico
- Situazione di installazione (einbausituation):
installazione nel pavimento
- (nennweite):
- Tipo di copertura (abdeckungsart): piastra di copertura piastrellabile
- Lunghezza (laenge): 590 mm
- Larghezza (breite): 590 mm
