Scarico pavim. Ecoguss fl. press.

DN100, vert., Variofix, Griglia feritoie

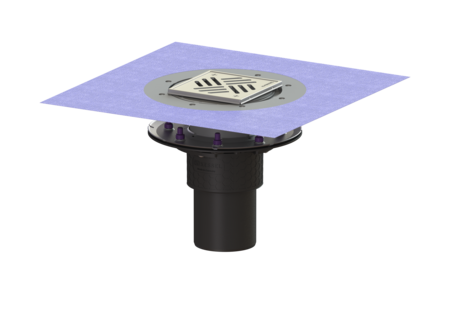

48811.51
48811.51
Scheda prodotto in PDF

KESSEL Scarico pavim. Ecoguss fl. press., DN 100, lunghezza copertura 138 mm, bocchettone verticale, drenaggio attraverso Scarico puntuale, altezza rivestimento pavimento max. 17 mm, tipo di copertura Griglia a feritoia, regolabile in tre dimensioni

  • Effetto di isolamento acustico scientificamente provato
  • I più elevati standard di protezione antincendio
Cod. Art. 48811.51
GTIN (EAN) 4026092053256
Gruppo di prezzo 40

    Scarico pavim. Ecoguss fl. press. DN100, vert., Variofix, Griglia feritoie
    Lo Scarico a pavimento/soffitto Ecoguss viene utilizzato in combinazione con un Rialzo in acciaio inox, Ecoguss e polimero riciclato per il drenaggio puntuale ed è dotato di una Chiusura antiodore rimovibile e di una copertura di protezione per il periodo di costruzione. Il materiale composito riciclabile Ecoguss soddisfa i più elevati requisiti di isolamento acustico, è permanentemente resistente a 350 sostanze aggressive secondo la lista di resistenza, è resistente alla temperatura e ha una superficie permanentemente esente da corrosione. Può essere trattato alla fiamma per brevi periodi da 100 a 400 gradi Celsius. La flangia di tenuta a pressione con viti e bulloni in acciaio inox è utilizzata per il serraggio o la saldatura di membrane bituminose e bitume polimero, nonché di guaine impermeabilizzanti in polimero e in elastomero. Per la guarnizione termosaldata si possono utilizzare solo guaine impermeabilizzanti testate dal produttore. Il raccordo di uscita è adatto per il collegamento a tubi SML. Non è richiesto il collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul rialzo: Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 Guarnizione termosaldata sul corpo base: Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Chiusura antiodore: incluso Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Dimensioni Peso netto: 4,35 kg Peso lordo: 5,34 kg Diametro: 273 mm Tipo di regolazione in altezza: rialzo telescopico Lunghezza: 273 mm Larghezza: 273 mm Lunghezza imballaggio: 586 mm Larghezza imballaggio: 386 mm Altezza imballaggio: 400 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: verticale Caratteristiche di copertura Tipo di copertura: Griglia a feritoia Materiale della copertura : Acciaio inox 14301 Colore della copertura: argento Larghezza della copertura: 138 mm Lunghezza della copertura: 138 mm Altezza rivestimento min.: 10 mm Superficie: Acciaio inox lucidato Materiale del telaio: Acciaio inox 14301 Blocco: avvitato Classe di carico: K 3 (EN 1253-1) Larghezza del telaio: 150 mm Lunghezza del telaio: 150 mm Altezza max. del rivestimento: 17 mm Rialzo: regolabile in tre dimensioni Forma rialzo: angolare Materiale del rialzo: ABS
      Designazione Cod. Art.
      Designazione Cod. Art.
      Designazione Cod. Art.
    48100 Inserto di protezione antincendio Fire-Kit 100, per DN 100 48100 Mostra
    48403 Prolunga H: 140 mm, con flangia adesiva 48403 Mostra
    48404 Prolunga H: 147 mm, con flangia di tenuta a pres. 48404 Mostra
    48900 Prolunga H: 120 mm, con flangia adesiva 48900 Mostra
    48987 Prolunga H: 136 mm, senza entrata 48987 Mostra
    48989 Prolunga H: 136 mm, con entrata laterale DN 50 48989 Mostra
    48990 Doorvoerdichting Quick-Fit per i carotaggi 48990 Mostra
    48991 Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. 48991 Mostra
      Designazione Cod. Art.
    27169 Chiusura antiodore per Practicus, Ecoguss, Ferrofix 27169 Mostra
    48407 Flangia di tenuta a press Ecoguss Sistema 125, incl. fermagli di fissaggio 48407 Mostra
    48651 Membrana impermeabilizzante per l’impermea. a strato sottile liquida 48651 Mostra
    48811 Corpo base Ecoguss Flangia press, DN 100, Uscita verticale 48811 Mostra
    48963 Rialzo Variofix Griglia a feritoie, AISI304, K 3 48963 Mostra
    • Larghezza nominale (DN) (nennweite): 100
    • Materiale della copertura (abdeckung_material): Acciaio inox 14301
    • Materiale del telaio (rahmen_material): Acciaio inox 14301
    • Materiale del rialzo (material_aufsatzstueck): ABS
    • Tipo di bocchettone (stutzen_ausfuehrung): verticale
    • Classe di carico (belastungsklasse): K 3 (EN 1253-1)
    • Chiusura antiodore (geruchsverschluss): incluso
    • Guarnizione termosaldata sul rialzo (abdichtung_aufsatzstueck): Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534
