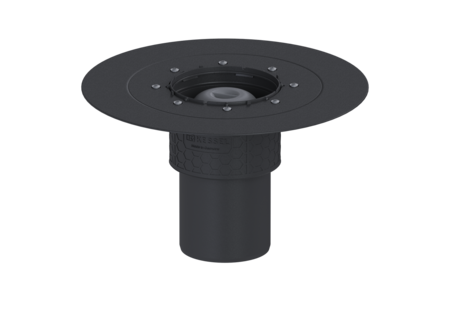

Corpo base Ecoguss
Flangia adesiva DN 100 Uscita verticale
KESSEL Corpo base Ecoguss, DN 100, bocchettone verticale, drenaggio attraverso Scarico puntuale, chiusura antiodore incluso, guarnizione del corpo base attraverso Flangia adesiva (adatta come barriera contro l’umidità)
- Ecoguss in materiale composito ad alta tecnologia
- I più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 48611 |
|---|---|
| GTIN (EAN) | 4026092032596 |
| Gruppo di prezzo | 40 |
Corpo base Ecoguss Flangia adesiva DN 100 Uscita verticale
Il corpo base Ecoguss è utilizzato, in combinazione con un rialzo superiore, per il drenaggio puntuale ed è dotato di una chiusura antiodore removibile e di una copertura di protezione, per uso durante la fase di installazione. Il materiale composito riciclabile soddisfa i più elevati requisiti di isolamento acustico, è resistente ai fluidi aggressivi ed alle temperature ed ha una superficie a prova di corrosione. Può essere sottoposto a fiamma diretta per breve tempo da 100 a 400 Gradi Celsius. La flangia adesiva con una larghezza di 50 mm è adatta al collegamento delle impermeabilizzazioni a strato sottile, a norma DIN 18534, per tutte le classi di esposizione all’acqua. La flangia sciolta viene utilizzata per il fissaggio delle guaine impermeabilizzanti in polimero ed elastomero, nonché di impermeabilizzazioni con bitume a freddo, ed è quindi adatta solo all’impiego in presenza di impermeabilizzazioni contro l’umidità. L'ugello di uscita è adatto al collegamento ai tubi SML. Non è necessario un collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul corpo base: Flangia adesiva (adatta come barriera contro l’umidità) Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 100 Diametro esterno (DA): 110 mm Omologazione: Z-19.53-2414,Z-19.53-2414_V,Z-19.17-1719,Z-19.17-1719_V Chiusura antiodore: incluso Dimensioni Peso netto: 1,46 kg Peso lordo: 2,1 kg Diametro: 348 mm Altezza: 215 mm Lunghezza imballaggio: 360 mm Larghezza imballaggio: 360 mm Altezza imballaggio: 250 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: verticale
| Title | Cod. Art. | ||
|---|---|---|---|
 | Rialzo Griglia a feritoie, antiscivolo, L 15 | 48176 | Mostra |
 | Rialzo Ecoguss Griglia a feritoie nera 150x150 mm, K 3 | 48194 | Mostra |
 | Scarico per parcheggio Ecoguss DN125 ang Coll tubo materiale plastico | 48502 | Mostra |
 | Scarico per parcheggio Ecoguss DN125 tonda Colleg tubo mater plastico | 48504 | Mostra |
 | Rialzo Variofix Grig feritoie AISI304 antiscivolo L 15 | 48907 | Mostra |
 | Rialzo Variofix Griglia, AISI304, L 15 | 48965 | Mostra |
 | Rialzo Ferrofix Sis125 Griglia feritoie 146x146 mm, K 3 | 48977 | Mostra |
 | Prolunga Sistema 125, Griglia, 150 x 150 mm | 54914 | Mostra |
 | Rialzo Ferrofix Sistema 125 Flan ades Griglia 146x146mm | 54915 | Mostra |
 | Rialzo Ferrofix Sistema 125, Griglia, 200 x 200 mm | 54916 | Mostra |
 | Rialzo Ferrofix Sis 125 Flangia ades Griglia 200x200mm | 54917 | Mostra |
 | Rialzo Ferrofix Sis 125 Flan ades Gr feritoie 146x146mm | 54919 | Mostra |
 | Rialzo Ferrofix S125 Flan ades Griglia, 6mm, 146x146mm | 54921 | Mostra |
 | Rialzo Ferrofix S125 Flan ades Griglia, 6mm, 146x146mm | 54922 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A 15mm 300x300mm griglia | 54923 | Mostra |
 | Rialzo Ferrofix senza flangia adesiva 300x300mm Griglia | 54926 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A: 6mm 200x200mm griglia | 54928 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A: 6mm 300x300mm griglia | 54929 | Mostra |
 | Rialzo Ferrofix Sis 125 Flangia ades Griglia forata K 3 | 59010 | Mostra |
 | Rialzo Ferrofix Sis 125 Fl ades Griglia ferit 100x100mm | 59165 | Mostra |
 | Rialzo Ferrofix Sis 125 rivest PVC Griglia forata L 15 | 59192 | Mostra |
 | Rialzo Ferrofix Sis 125 Griglia rettangolare Classe D | 59400 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 1000x1000mm | 6000100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1000mm, centro | 6002100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1000mm, margine | 6002101 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1400mm, centro | 6002140 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1400mm, margine | 6002141 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x2000mm, centro | 6002200 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x2000mm, margine | 6002201 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x3000mm, centro | 6002300 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x3000mm, margine | 6002301 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x4000mm, centro | 6002400 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x4000mm, margine | 6002401 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 153x511mm | 6015050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 153x1011mm | 6015100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156x1514mm | 6015150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 2014 mm | 6015200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 2514 mm | 6015250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 3014 mm | 6015300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x550mm | 6020050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x1050mm | 6020100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x1550mm | 6020150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x2050mm | 6020200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x2550mm | 6020250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x3050mm | 6020300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x550mm | 6030050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x1050mm | 6030100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x1550mm | 6030150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x2050mm | 6030200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x2550mm | 6030250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x3050mm | 6030300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 350x350mm | 6035035 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x550mm | 6040050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x1050mm | 6040100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x1550mm | 6040150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x2050mm | 6040200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x2550mm | 6040250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x3050mm | 6040300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 500x500mm | 6050050 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 500x1000mm | 6050100 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 600x600mm | 6060600 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 800x800mm | 6080800 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 1000x1000mm | 6200100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1000mm, centro | 6202100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1000mm, margine | 6202101 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1400mm, centro | 6202140 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1400mm, margine | 6202141 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x2000mm, centro | 6202200 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x2000mm, margine | 6202201 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x3000mm, centro | 6202300 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x3000mm, margine | 6202301 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x4000mm, centro | 6202400 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x4000mm, margine | 6202401 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x550mm | 6220050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x1050mm | 6220100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x1550mm | 6220150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x2050mm | 6220200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x2550mm | 6220250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x3050mm | 6220300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x550mm | 6230050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x1050mm | 6230100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x1550mm | 6230150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x2050mm | 6230200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x2550mm | 6230250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x3050mm | 6230300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 350x350mm | 6235035 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x550mm | 6240050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x1050mm | 6240100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x1550mm | 6240150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x2050mm | 6240200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x2550mm | 6240250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x3050mm | 6240300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 500x500mm | 6250050 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 500x1000mm | 6250100 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 600x600mm | 6260600 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 800x800mm | 6280800 | Mostra |
| Title | Cod. Art. |
|---|
| Title | Cod. Art. | ||
|---|---|---|---|
 | Inserto di protezione antincendio Fire-Kit 100, per DN 100 | 48100 | Mostra |
 | Prolunga H: 140 mm, con flangia adesiva | 48403 | Mostra |
 | Prolunga H: 147 mm, con flangia di tenuta a pres. | 48404 | Mostra |
 | Prolunga H: 120 mm, con flangia adesiva | 48900 | Mostra |
 | Prolunga H: 136 mm, senza entrata | 48987 | Mostra |
 | Prolunga H: 136 mm, con entrata laterale DN 50 | 48989 | Mostra |
 | Doorvoerdichting Quick-Fit per i carotaggi | 48990 | Mostra |
 | Guarniz. cond. del tubo Quick-Fit p carotaggi, senza inserto prote. antin. | 48991 | Mostra |
| Title | Cod. Art. |
|---|
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Approval | |
| Test Reports and Certificates |
- Larghezza nominale (DN) (nennweite): 100
- Tipo di bocchettone (stutzen_ausfuehrung):
verticale
- Chiusura antiodore (geruchsverschluss): incluso
