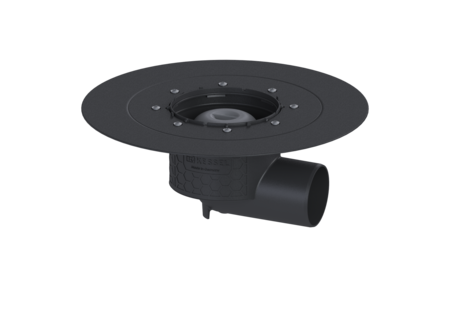

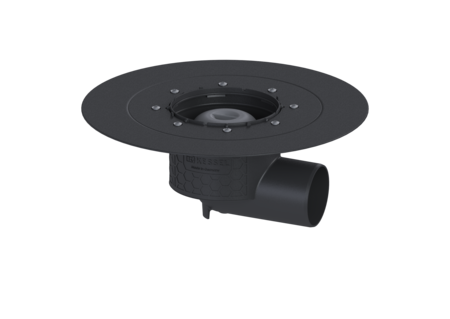

Corpo base Ecoguss
Flangia adesiva, DN 70, Uscita laterale
KESSEL Corpo base Ecoguss, DN 70, bocchettone laterale, drenaggio attraverso Scarico puntuale, chiusura antiodore incluso, guarnizione del corpo base attraverso Flangia adesiva (adatta come barriera contro l’umidità)
- Ecoguss in materiale composito ad alta tecnologia
- I più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 48578 |
|---|---|
| GTIN (EAN) | 4026092032626 |
| Gruppo di prezzo | 40 |
Corpo base Ecoguss Flangia adesiva, DN 70, Uscita laterale
Il corpo base Ecoguss viene utilizzato in combinazione con un Rialzo in acciaio inox, Ecoguss e polimero riciclato per il drenaggio puntuale ed è dotato di una chiusura antiodore rimovibile e di un coperchio di protezione per il periodo di costruzione. Il materiale composito riciclabile Ecoguss soddisfa i più elevati requisiti di isolamento acustico, è permanentemente resistente a 350 sostanze aggressive secondo la lista di resistenza, è resistente alla temperatura e ha una superficie permanentemente esente da corrosione. Può essere trattato alla fiamma per brevi periodi da 100 a 400 gradi Celsius. La Flangia adesiva con viti e bulloni in acciaio inox è utilizzata per il serraggio o la saldatura di membrane bituminose e bitume polimero, nonché di guaine impermeabilizzanti in polimero e in elastomero. Per la guarnizione termosaldata si possono utilizzare solo guaine impermeabilizzanti testate dal produttore. Il raccordo di uscita è adatto per il collegamento ai tubi SML. Con opzione di collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul corpo base: Flangia adesiva (adatta come barriera contro l’umidità) Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Chiusura antiodore: incluso Dimensioni Peso netto: 1,68 kg Peso lordo: 2,18 kg Diametro: 348 mm Altezza: 145 mm Lunghezza imballaggio: 360 mm Larghezza imballaggio: 360 mm Altezza imballaggio: 175 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: laterale
| Designazione | Cod. Art. | ||
|---|---|---|---|
 | Rialzo Griglia a feritoie, antiscivolo, L 15 | 48176 | Mostra |
 | Rialzo Ecoguss Griglia a feritoie nera 150x150 mm, K 3 | 48194 | Mostra |
 | Scarico per parcheggio Ecoguss DN125 ang Coll tubo materiale plastico | 48502 | Mostra |
 | Scarico per parcheggio Ecoguss DN125 tonda Colleg tubo mater plastico | 48504 | Mostra |
 | Rialzo Variofix Grig feritoie AISI304 antiscivolo L 15 | 48907 | Mostra |
 | Rialzo Variofix Griglia, AISI304, L 15 | 48965 | Mostra |
 | Rialzo Ferrofix Sis125 Griglia feritoie 146x146 mm, K 3 | 48977 | Mostra |
 | Prolunga Sistema 125, Griglia, 150 x 150 mm | 54914 | Mostra |
 | Rialzo Ferrofix Sistema 125 Flan ades Griglia 146x146mm | 54915 | Mostra |
 | Rialzo Ferrofix Sistema 125, Griglia, 200 x 200 mm | 54916 | Mostra |
 | Rialzo Ferrofix Sis 125 Flangia ades Griglia 200x200mm | 54917 | Mostra |
 | Rialzo Ferrofix Sis 125 Flan ades Gr feritoie 146x146mm | 54919 | Mostra |
 | Rialzo Ferrofix S125 Flan ades Griglia, 6mm, 146x146mm | 54921 | Mostra |
 | Rialzo Ferrofix S125 Flan ades Griglia, 6mm, 146x146mm | 54922 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A 15mm 300x300mm griglia | 54923 | Mostra |
 | Rialzo Ferrofix senza flangia adesiva 300x300mm Griglia | 54926 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A: 6mm 200x200mm griglia | 54928 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A: 6mm 300x300mm griglia | 54929 | Mostra |
 | Rialzo Ferrofix Sis 125 Flangia ades Griglia forata K 3 | 59010 | Mostra |
 | Rialzo Ferrofix Sis 125 Fl ades Griglia ferit 100x100mm | 59165 | Mostra |
 | Rialzo Ferrofix Sis 125 rivest PVC Griglia forata L 15 | 59192 | Mostra |
 | Rialzo Ferrofix Sis 125 Griglia rettangolare Classe D | 59400 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 1000x1000mm | 6000100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1000mm, centro | 6002100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1000mm, margine | 6002101 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1400mm, centro | 6002140 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1400mm, margine | 6002141 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x2000mm, centro | 6002200 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x2000mm, margine | 6002201 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x3000mm, centro | 6002300 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x3000mm, margine | 6002301 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x4000mm, centro | 6002400 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x4000mm, margine | 6002401 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 153x511mm | 6015050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 153x1011mm | 6015100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156x1514mm | 6015150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 2014 mm | 6015200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 2514 mm | 6015250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 3014 mm | 6015300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x550mm | 6020050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x1050mm | 6020100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x1550mm | 6020150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x2050mm | 6020200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x2550mm | 6020250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x3050mm | 6020300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x550mm | 6030050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x1050mm | 6030100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x1550mm | 6030150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x2050mm | 6030200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x2550mm | 6030250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x3050mm | 6030300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 350x350mm | 6035035 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x550mm | 6040050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x1050mm | 6040100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x1550mm | 6040150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x2050mm | 6040200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x2550mm | 6040250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x3050mm | 6040300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 500x500mm | 6050050 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 500x1000mm | 6050100 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 600x600mm | 6060600 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 800x800mm | 6080800 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 1000x1000mm | 6200100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1000mm, centro | 6202100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1000mm, margine | 6202101 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1400mm, centro | 6202140 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1400mm, margine | 6202141 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x2000mm, centro | 6202200 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x2000mm, margine | 6202201 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x3000mm, centro | 6202300 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x3000mm, margine | 6202301 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x4000mm, centro | 6202400 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x4000mm, margine | 6202401 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x550mm | 6220050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x1050mm | 6220100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x1550mm | 6220150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x2050mm | 6220200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x2550mm | 6220250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x3050mm | 6220300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x550mm | 6230050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x1050mm | 6230100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x1550mm | 6230150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x2050mm | 6230200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x2550mm | 6230250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x3050mm | 6230300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 350x350mm | 6235035 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x550mm | 6240050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x1050mm | 6240100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x1550mm | 6240150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x2050mm | 6240200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x2550mm | 6240250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x3050mm | 6240300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 500x500mm | 6250050 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 500x1000mm | 6250100 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 600x600mm | 6260600 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 800x800mm | 6280800 | Mostra |
| Designazione | Cod. Art. |
|---|
| Designazione | Cod. Art. |
|---|
| Data Sheet | |
|---|---|
| Manuali | |
| Disegno CAD | |
| Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 70
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Chiusura antiodore (geruchsverschluss): incluso
