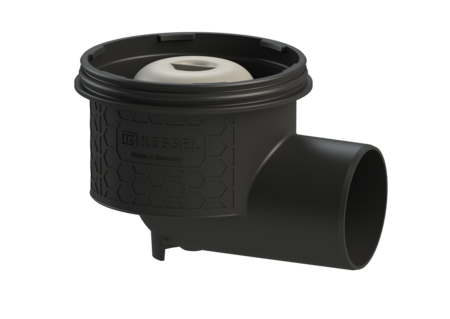

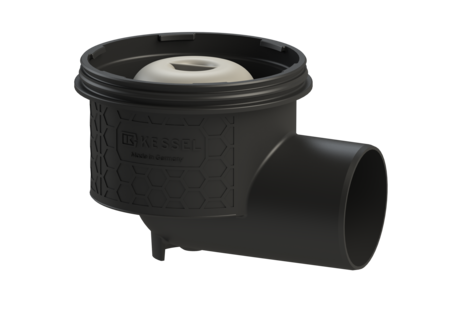

Corpo base Ecoguss
DN 80, Uscita laterale
KESSEL Corpo base Ecoguss, DN 80, bocchettone laterale, drenaggio attraverso Scarico puntuale, chiusura antiodore incluso, guarnizione del corpo base attraverso Bordo di connessione
- Ecoguss in materiale composito ad alta tecnologia
- I più elevati standard di protezione antincendio
- Effetto di isolamento acustico scientificamente provato
| Cod. Art. | 48383 |
|---|---|
| GTIN (EAN) | 4026092033265 |
| Gruppo di prezzo | 40 |
Corpo base Ecoguss DN 80, Uscita laterale
Il corpo base Ecoguss è utilizzato, in combinazione con un rialzo superiore, per il drenaggio puntuale ed è dotato di una chiusura antiodore removibile e di una copertura di protezione, per uso durante la fase di installazione. Il materiale composito riciclabile soddisfa i più elevati requisiti di isolamento acustico, è resistente ai fluidi aggressivi ed alle temperature ed ha una superficie a prova di corrosione. Può essere sottoposto a fiamma diretta per breve tempo da 100 a 400 Gradi Celsius. La flangia di tenuta a pressione con bulloni e viti in acciaio inox si utilizza per il serraggio o per la saldatura delle guaine in bitume o bitume polimero, oltre che delle guaine impermeabilizzanti in materiale plastico ed elastomeri. Per l’impermeabilizzazione, devono essere utilizzate solo membrane impermeabilizzanti testate in fabbrica. L'ugello di uscita è adatto al collegamento ai tubi SML. Non è necessario un collegamento equipotenziale. Variante Sistema: 125 Guarnizione termosaldata sul corpo base: Bordo di connessione Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 80 Diametro esterno (DA): 83 mm Chiusura antiodore: incluso Dimensioni Peso netto: 1,04 kg Peso lordo: 1,15 kg Diametro: 135 mm Altezza: 132 mm Lunghezza imballaggio: 200 mm Larghezza imballaggio: 200 mm Altezza imballaggio: 175 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Ecoguss resistant Tipo di bocchettone: laterale
| Title | Cod. Art. | ||
|---|---|---|---|
 | Rialzo Griglia a feritoie, antiscivolo, L 15 | 48176 | Mostra |
 | Rialzo Ecoguss Griglia a feritoie nera 150x150 mm, K 3 | 48194 | Mostra |
 | Scarico per parcheggio Ecoguss DN125 ang Coll tubo materiale plastico | 48502 | Mostra |
 | Scarico per parcheggio Ecoguss DN125 tonda Colleg tubo mater plastico | 48504 | Mostra |
 | Rialzo Variofix Grig feritoie AISI304 antiscivolo L 15 | 48907 | Mostra |
 | Rialzo Variofix Griglia, AISI304, L 15 | 48965 | Mostra |
 | Rialzo Ferrofix Sis125 Griglia feritoie 146x146 mm, K 3 | 48977 | Mostra |
 | Prolunga Sistema 125, Griglia, 150 x 150 mm | 54914 | Mostra |
 | Rialzo Ferrofix Sistema 125 Flan ades Griglia 146x146mm | 54915 | Mostra |
 | Rialzo Ferrofix Sistema 125, Griglia, 200 x 200 mm | 54916 | Mostra |
 | Rialzo Ferrofix Sis 125 Flangia ades Griglia 200x200mm | 54917 | Mostra |
 | Rialzo Ferrofix Sis 125 Flan ades Gr feritoie 146x146mm | 54919 | Mostra |
 | Rialzo Ferrofix S125 Flan ades Griglia, 6mm, 146x146mm | 54921 | Mostra |
 | Rialzo Ferrofix S125 Flan ades Griglia, 6mm, 146x146mm | 54922 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A 15mm 300x300mm griglia | 54923 | Mostra |
 | Rialzo Ferrofix senza flangia adesiva 300x300mm Griglia | 54926 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A: 6mm 200x200mm griglia | 54928 | Mostra |
 | Rialzo Ferrofix Flangia adesiv A: 6mm 300x300mm griglia | 54929 | Mostra |
 | Rialzo Ferrofix Sis 125 Flangia ades Griglia forata K 3 | 59010 | Mostra |
 | Rialzo Ferrofix Sis 125 Fl ades Griglia ferit 100x100mm | 59165 | Mostra |
 | Rialzo Ferrofix Sis 125 rivest PVC Griglia forata L 15 | 59192 | Mostra |
 | Rialzo Ferrofix Sis 125 Griglia rettangolare Classe D | 59400 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 1000x1000mm | 6000100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1000mm, centro | 6002100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1000mm, margine | 6002101 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1400mm, centro | 6002140 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x1400mm, margine | 6002141 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x2000mm, centro | 6002200 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x2000mm, margine | 6002201 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x3000mm, centro | 6002300 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x3000mm, margine | 6002301 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x4000mm, centro | 6002400 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 15mm, 17x4000mm, margine | 6002401 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 153x511mm | 6015050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 153x1011mm | 6015100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156x1514mm | 6015150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 2014 mm | 6015200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 2514 mm | 6015250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 156 x 3014 mm | 6015300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x550mm | 6020050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x1050mm | 6020100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x1550mm | 6020150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x2050mm | 6020200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x2550mm | 6020250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 200x3050mm | 6020300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x550mm | 6030050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x1050mm | 6030100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x1550mm | 6030150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x2050mm | 6030200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x2550mm | 6030250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 300x3050mm | 6030300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 350x350mm | 6035035 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x550mm | 6040050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x1050mm | 6040100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x1550mm | 6040150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x2050mm | 6040200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x2550mm | 6040250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 15mm, 400x3050mm | 6040300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 500x500mm | 6050050 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 500x1000mm | 6050100 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 600x600mm | 6060600 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 15mm, 800x800mm | 6080800 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 1000x1000mm | 6200100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1000mm, centro | 6202100 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1000mm, margine | 6202101 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1400mm, centro | 6202140 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x1400mm, margine | 6202141 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x2000mm, centro | 6202200 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x2000mm, margine | 6202201 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x3000mm, centro | 6202300 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x3000mm, margine | 6202301 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x4000mm, centro | 6202400 | Mostra |
 | Canaletta a fessura Ferrofix FlangiadesivA: 6mm, 17x4000mm, margine | 6202401 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x550mm | 6220050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x1050mm | 6220100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x1550mm | 6220150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x2050mm | 6220200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x2550mm | 6220250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 200x3050mm | 6220300 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x550mm | 6230050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x1050mm | 6230100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x1550mm | 6230150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x2050mm | 6230200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x2550mm | 6230250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 300x3050mm | 6230300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 350x350mm | 6235035 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x550mm | 6240050 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x1050mm | 6240100 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x1550mm | 6240150 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x2050mm | 6240200 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x2550mm | 6240250 | Mostra |
 | Canaletta scatolare Ferrofix Flangia adesiva A: 6mm, 400x3050mm | 6240300 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 500x500mm | 6250050 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 500x1000mm | 6250100 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 600x600mm | 6260600 | Mostra |
 | Vasca a pavimento Ferrofix Flangia adesiva A: 6mm, 800x800mm | 6280800 | Mostra |
| Title | Cod. Art. |
|---|
| Title | Cod. Art. |
|---|
| Data Sheet | |
|---|---|
| Manuals | |
| CAD Data | |
| Test Reports and Certificates |
- Larghezza nominale (DN) (nennweite): 80
- TÜV voto di prova (pruefzeichen):
ID 1111244461
- Tipo di bocchettone (stutzen_ausfuehrung):
laterale
- Chiusura antiodore (geruchsverschluss): incluso
