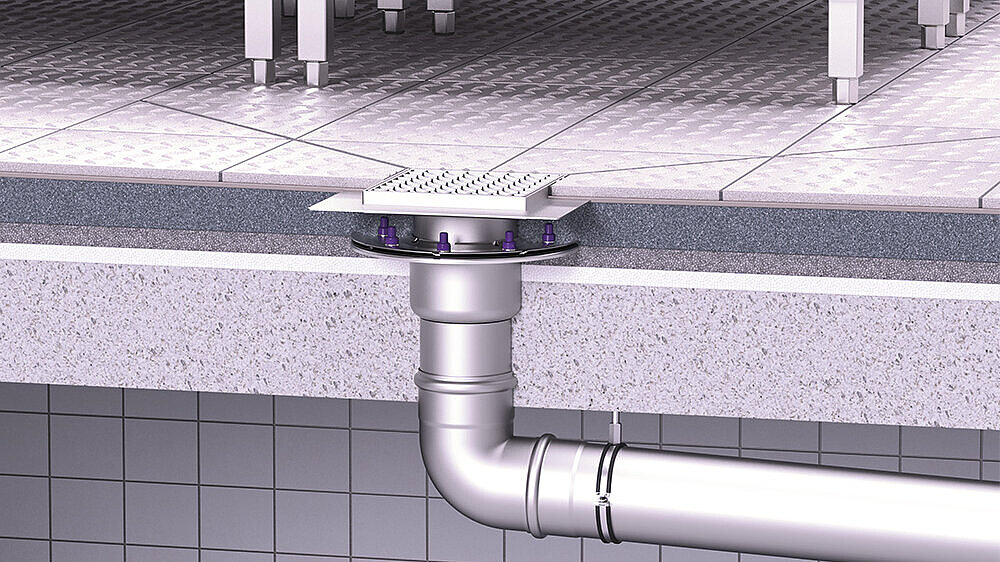

![[Translate to Italienisch (IT):] Bodenablauf aus Edelstahl.](/fileadmin/_processed_/f/b/csm_kes-edelstahl-4zu3-ferrofix-ebvs-bodenablaeufe_2699cef570.jpg "[Translate to Italienisch (IT):] Bodenablauf aus Edelstahl.")
Nei casi in cui devono essere rispettate norme igieniche particolari non si accettano compromessi. Grazie al materiale utilizzato– rappresentato dall’acciaio inox 1.4301 (1.4571 su richiesta) – gli scarichi a pavimento della serie di prodotti Ferrofix sono adatti anche agli impieghi più impegnativi, ad esempio nella ristorazione.
Con i sistemi modulari 125 e 200 vi offriamo numerose possibilità di combinazione per i nostri scarichi a pavimento. Su richiesta, il modello Ferrofix è disponibile anche come produzione speciale super-piatta in acciaio inox AISI304 – ideale per le ristrutturazioni. Con profondità di installazione da 100 a 107 mm, le varianti per le ristrutturazioni sono particolarmente compatte. Gli scarichi monoblocco vengono forniti a scelta con bordo di connessione o flangia adesiva.

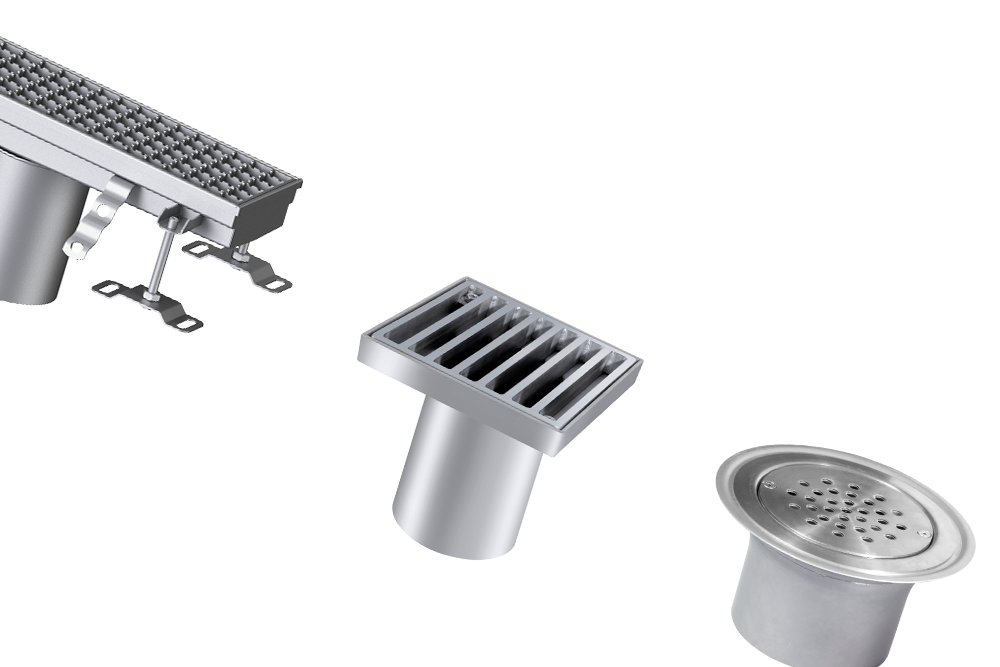

![[Translate to Italienisch (IT):] Unterschiedliche Aufsatzstücke aus Edelstahl.](/fileadmin/Bilder/Produkte/04_Ablauftechnik/Edelstahl/kes-edelstahl-ferrofix-bodenablaeufe-baukasten.png "[Translate to Italienisch (IT):] Unterschiedliche Aufsatzstücke aus Edelstahl.")

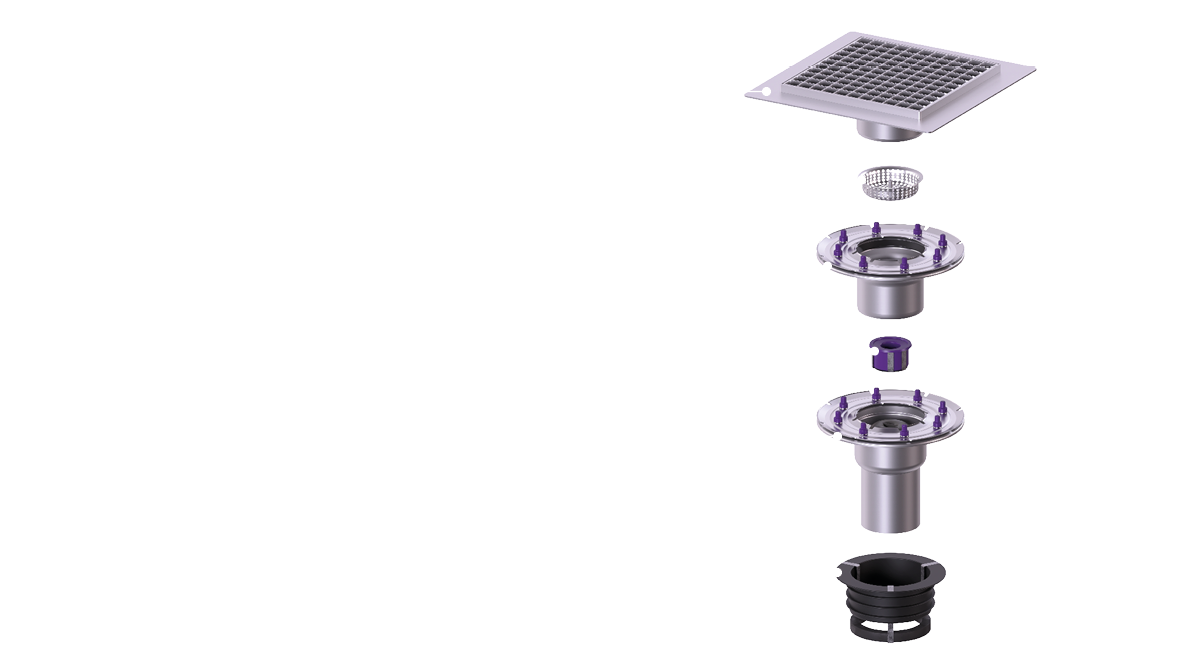

Il sistema modulare Ferrofix
Sono presenti requisiti particolari in fatto di protezione acustica o antincendio? È richiesta una forma particolare? La griglia deve soddisfare determinati requisiti per la sicurezza di funzionamento? Ferrofix risponde a tutte queste domande. Grazie al sistema modulare, la tecnica di scarico può essere assemblata in modo flessibile.

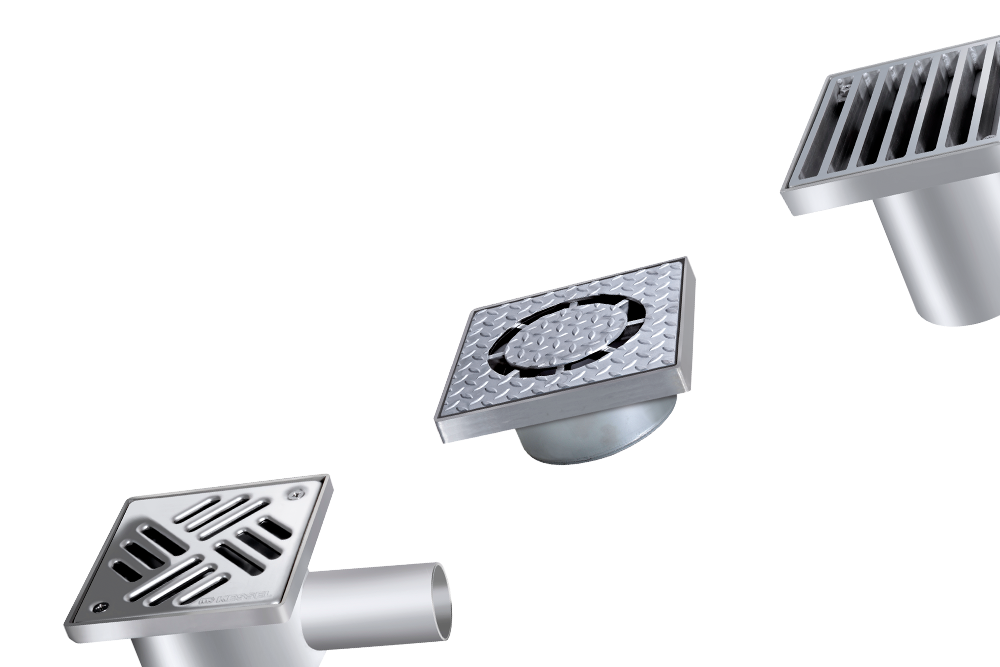

![[Translate to Italienisch (IT):] Abläufe aus Edelstahl mit verschiedenen Rosten.](/fileadmin/Bilder/Produkte/04_Ablauftechnik/Edelstahl/kes-edelstahl-ferrofix-bodenablaeufe-individuell.png "[Translate to Italienisch (IT):] Abläufe aus Edelstahl mit verschiedenen Rosten.")
La soluzione giusta per qualsiasi evenienza
Ogni immobile ha le proprie peculiarità, ogni utilizzo ha esigenze diverse. Grazie alle varie opzioni di personalizzazione, gli scarichi a pavimento si adattano perfettamente alle specifiche esigenze. Griglia di copertura antiscivolo, cestello raccolta fanghi o inserto antincendio? Nell’assortimento KESSEL troverete sempre quello che cercate.
Maggiore possibilità di adattamento
In via opzionale offriamo anche le nostre canalette, le vasche e gli scarichi a pavimento Ferrofix con il bocchettone di scarico Variofix in acciaio inox, che offre flessibilità nell’installazione delle canalette e delle vasche a pavimento, in quanto consente di compensare gli scostamenti fino a 5 millimetri per ogni bocchettone in ogni direzione.
Scarico per progetti Ferrofix Sistema 125
Uscita verticale
| Classe di carico | Larghezza nominale (DN) | Chiusura antiodore | Guarnizione termosaldata sul rialzo | Cod. Art. | ||
|---|---|---|---|---|---|---|
54210.20 | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 54210.20 | Mostra |
54210.21 | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54210.21 | Mostra |
54210.52 | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54210.52 | Mostra |
54210.61 | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 54210.61 | Mostra |
54230.20 | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 54230.20 | Mostra |
54230.21 | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54230.21 | Mostra |
54230.52 | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54230.52 | Mostra |
54230.61 | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 54230.61 | Mostra |
| Classe di carico | Larghezza nominale (DN) | Chiusura antiodore | Guarnizione termosaldata sul rialzo | Cod. Art. | ||
|---|---|---|---|---|---|---|
54410.20 | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 54410.20 | Mostra |
54410.21 | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54410.21 | Mostra |
54410.52 | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54410.52 | Mostra |
54410.61 | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 54410.61 | Mostra |
54430.20 | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 54430.20 | Mostra |
54430.21 | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54430.21 | Mostra |
54430.52 | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54430.52 | Mostra |
54430.61 | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 54430.61 | Mostra |
Uscita orizzontale
| Classe di carico | Larghezza nominale (DN) | Chiusura antiodore | Guarnizione termosaldata sul rialzo | Cod. Art. | ||
|---|---|---|---|---|---|---|
54400.20 | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 54400.20 | Mostra |
54400.21 | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54400.21 | Mostra |
54400.52 | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54400.52 | Mostra |
54400.61 | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 54400.61 | Mostra |
54420.20 | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 54420.20 | Mostra |
54420.21 | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54420.21 | Mostra |
54420.52 | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54420.52 | Mostra |
54420.61 | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 54420.61 | Mostra |
| Classe di carico | Larghezza nominale (DN) | Chiusura antiodore | Guarnizione termosaldata sul rialzo | Cod. Art. | ||
|---|---|---|---|---|---|---|
54200.20 | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 54200.20 | Mostra |
54200.21 | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54200.21 | Mostra |
54200.52 | L 15 (EN 1253-1) | 70 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54200.52 | Mostra |
54200.61 | L 15 (EN 1253-1) | 70 | incluso | Bordo di connessione | 54200.61 | Mostra |
54220.20 | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 54220.20 | Mostra |
54220.21 | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54220.21 | Mostra |
54220.52 | L 15 (EN 1253-1) | 100 | incluso | Membrana impermeabilizzante (db) da incollare secondo norma DIN 18534 | 54220.52 | Mostra |
54220.61 | L 15 (EN 1253-1) | 100 | incluso | Bordo di connessione | 54220.61 | Mostra |
Rialzo Ferrofix Sistema 185
Con flangia adesiva 15 mm
| Classe di carico | Tipo di copertura | Lunghezza | Larghezza | Materiale della copertura | Cod. Art. | ||
|---|---|---|---|---|---|---|---|
55130 | L 15 / M 125 (EN 1253-1) | Griglia | 206 mm | 206 mm | Acciaio inox 14301 | 55130 | Mostra |
55131 | L 15 / M 125 (EN 1253-1) | Griglia | 300 mm | 300 mm | Acciaio inox 14301 | 55131 | Mostra |
55136 | L 15 / M 125 (EN 1253-1) | Griglia rettangolare | 206 mm | 206 mm | Acciaio inox 14301 | 55136 | Mostra |
55137 | L 15 / M 125 (EN 1253-1) | Griglia rettangolare | 300 mm | 300 mm | Acciaio inox 14301 | 55137 | Mostra |
55144 | L 15 (EN 1253-1) | Griglia | mm | 250 mm | Acciaio inox 14301 | 55144 | Mostra |
Con flangia adesiva 6 mm
| Classe di carico | Tipo di copertura | Lunghezza | Larghezza | Materiale della copertura | Cod. Art. | ||
|---|---|---|---|---|---|---|---|
55132 | L 15 / M 125 (EN 1253-1) | Griglia | 230 mm | 230 mm | 55132 | Mostra | |
55133 | L 15 / M 125 (EN 1253-1) | Griglia | 300 mm | 300 mm | 55133 | Mostra | |
55138 | L 15 / M 125 (EN 1253-1) | Griglia rettangolare | 230 mm | 230 mm | 55138 | Mostra | |
55139 | L 15 / M 125 (EN 1253-1) | Griglia rettangolare | 300 mm | 300 mm | 55139 | Mostra | |
55145 | L 15 (EN 1253-1) | Griglia | 250 mm | 250 mm | 55145 | Mostra |
Con bordo di connessione
| Classe di carico | Tipo di copertura | Lunghezza | Larghezza | Materiale della copertura | Cod. Art. | ||
|---|---|---|---|---|---|---|---|
55134 | L 15 / M 125 (EN 1253-1) | Griglia | 206 mm | 206 mm | Acciaio inox 14301 | 55134 | Mostra |
55135 | L 15 / M 125 (EN 1253-1) | Griglia | 300 mm | 300 mm | Acciaio inox 14301 | 55135 | Mostra |
55140 | L 15 / M 125 (EN 1253-1) | Griglia rettangolare | 206 mm | 206 mm | Acciaio inox 14301 | 55140 | Mostra |
55141 | L 15 / M 125 (EN 1253-1) | Griglia rettangolare | 300 mm | 300 mm | Acciaio inox 14301 | 55141 | Mostra |
55142 | L 15 (EN 1253-1) | Rialzo igienico | 250 mm | 250 mm | Acciaio inox 14301 | 55142 | Mostra |
55143 | L 15 (EN 1253-1) | Rialzo igienico | 250 mm | 250 mm | Acciaio inox 14301 | 55143 | Mostra |
55146 | L 15 (EN 1253-1) | Griglia | 250 mm | Acciaio inox 14301 | 55146 | Mostra |
