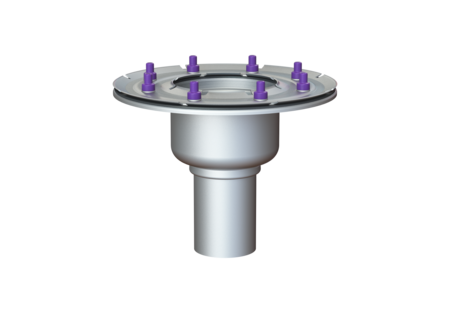

Corpo base Ferrofix, Flangia TP
Sis 125, DN 70, Uscita vert
KESSEL Corpo base Ferrofix, Flangia TP, larghezza nominale (DN) 70, Sistema 125, bocchettone verticale, guarnizione del corpo base attraverso Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna
- In acciaio inox particolarmente igienico e resistente in contesti meccanici
- Abbinabile in modo variabile con i rialzi
Cod. Art. | 54210 |
---|---|
GTIN (EAN) | 4026092053676 |
Gruppo di prezzo | 70 |
Corpo base Ferrofix, Flangia TP Sis 125, DN 70, Uscita vert
Il corpo base Ferrofix in acciaio inox, in combinazione con un rialzo nel sistema 125, è destinato al drenaggio a punto ed è dotato di una chiusura antiodore rimovibile e di una copertura protettiva per cantiere. La flangia di tenuta a pressione con bulloni e viti in acciaio inox si utilizza per il serraggio o per la saldatura delle guaine in bitume o bitume polimero, oltre che delle guaine impermeabilizzanti in materiale plastico ed elastomeri. Per l’impermeabilizzazione, devono essere utilizzate solo membrane impermeabilizzanti testate in fabbrica. L'ugello di uscita è adatto al collegamento ai tubi SML. Variante Sistema: 125 Guarnizione termosaldata sul corpo base: Flangia di tenuta a pressione (adatta per l‘impermeabilizzazione a tenuta stagna Altezza dell’acqua di sbarramento: 50 mm Caratteristiche generali Norma: EN 1253-1 Larghezza nominale (DN): 70 Diametro esterno (DA): 78 mm Foro (DN) max. dell’entrata: Z-19.53-2414,Z-19.17-1719 Dimensioni Peso netto: 2,13 kg Peso lordo: 2,64 kg Lunghezza: 273 mm Larghezza: 273 mm Altezza: 201 mm Lunghezza imballaggio: 280 mm Larghezza imballaggio: 280 mm Altezza imballaggio: 260 mm Serbatoio/corpo base Numero di uscite: 1 Materiale corpo base: Acciaio inox 14301 Sistema: verticale Caratteristiche di copertura Chiusura antiodore: incluso
Designazione | Cod. Art. | ||
---|---|---|---|
Rialzo Ferrofix Sistema 125 manicotto colleg DN50 L 15 | 48435 | Mostra | |
Rialzo Variofix Grig feritoie AISI304 antiscivolo L 15 | 48907 | Mostra | |
Rialzo Variofix Griglia a feritoie, AISI304, K 3 | 48963 | Mostra | |
Rialzo Variofix Griglia, AISI304, L 15 | 48965 | Mostra | |
Rialzo Ferrofix Sis125 Griglia feritoie 146x146 mm, K 3 | 48977 | Mostra | |
Chiusura di pulizia Ferrofix Sistema 125, piastr., a tenuta antiodore | 54910 | Mostra | |
Chiusura di pulizia Ferrofix Sis 125, Flangia ades, piast, antiodore | 54911 | Mostra | |
Chiusura di pulizia Ferrofix Sistema 125, a tenuta antiodore | 54912 | Mostra | |
Chiusura di pulizia Ferrofix Sistema 125 Flangia adesiva antiodore | 54913 | Mostra | |
Rialzo Ferrofix Sistema 125, Griglia, 150 x 150 mm | 54914 | Mostra | |
Rialzo Ferrofix Sistema 125 Flan ades Griglia 146x146mm | 54915 | Mostra | |
Rialzo Ferrofix Sistema 125, Griglia, 200 x 200 mm | 54916 | Mostra | |
Rialzo Ferrofix Sis 125 Flangia ades Griglia 200x200mm | 54917 | Mostra | |
Rialzo Ferrofix Sis 125 Flan ades Gr feritoie 146x146mm | 54919 | Mostra | |
Chiusura di pulizia Sis 125 ABS copertura AISI304 avvitata | 54920 | Mostra |
Designazione | Cod. Art. |
---|
Designazione | Cod. Art. | ||
---|---|---|---|
Inserto di protezione antincendio Fire-Kit 100, per DN 50, 70, 80 | 48099 | Mostra | |
Inserto di protezione antincendio Fire-Kit 100, per DN 100 | 48100 | Mostra | |
Prolunga H: 136 mm, senza entrata | 48987 | Mostra | |
Pezzo intermedio systema 125 | 48989 | Mostra | |
Quick-Fit con protezione antincendio | 48990 | Mostra | |
Ferrofix 125 Pz.interm. a.inox fl. | 54187 | Mostra | |
Pz.interm.a.inox c.alim.e fl.a press. | 54189 | Mostra | |
Prolunga Sistema 125, Acciaio inox | 54900 | Mostra | |
V2A con flangia adesiva | 54901 | Mostra | |
Prolunga Sistema 125, entrata laterale DN 50 | 54902 | Mostra | |
Prolunga V2A ingr. Lat. DN 50, flangia | 54903 | Mostra |
Manuali | |
---|---|
Disegno CAD | |
Approvazione | |
Rapporti di prova e certificati |
- Larghezza nominale (DN) (nennweite): 70
- Materiale corpo base (material_grundkoerper): Acciaio inox 14301
- TÜV voto di prova (pruefzeichen): ID 1111244461
- Sistema (stutzen_ausfuehrung): verticale
- Chiusura antiodore (geruchsverschluss): incluso
